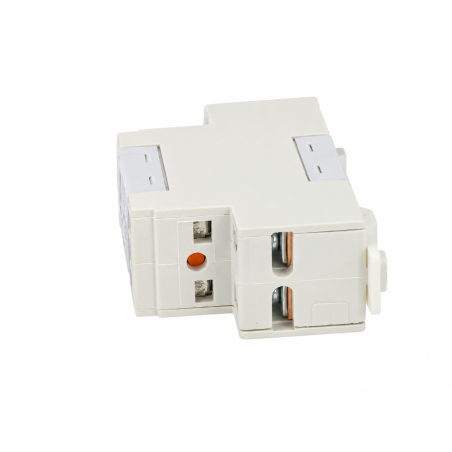

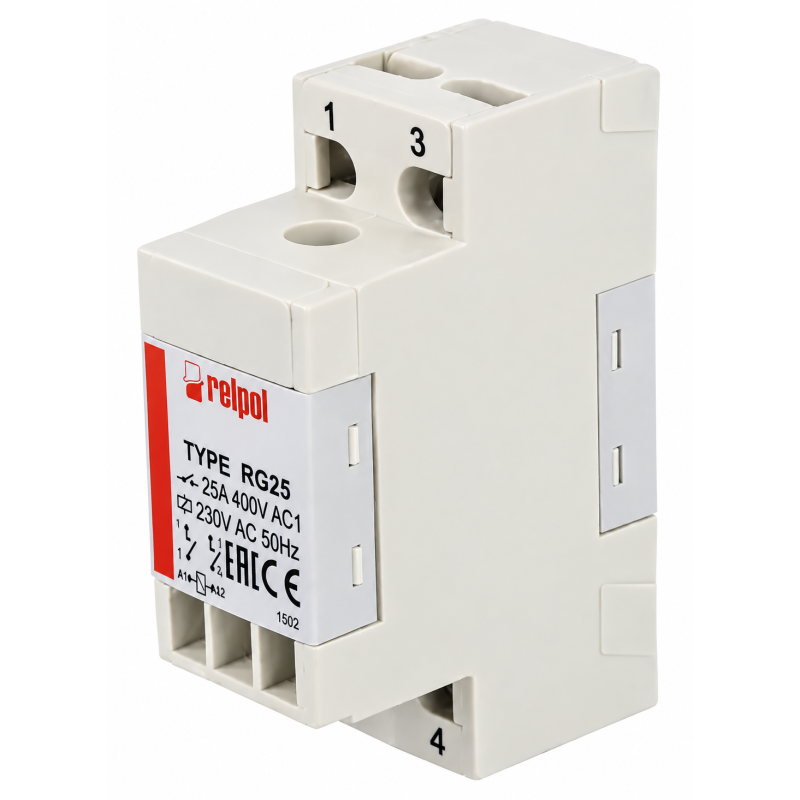

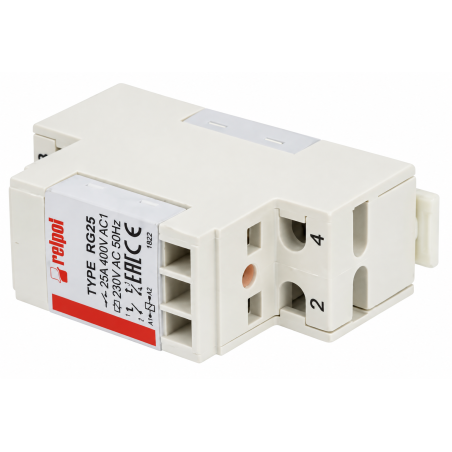

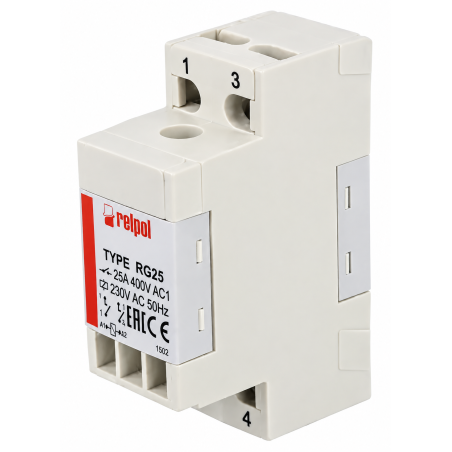

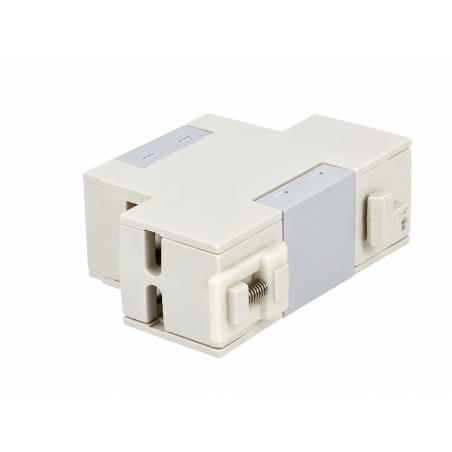

RELPOL RG25 – Relé modular DIN 2 NA 25 A, bobina 230 V CA

El RELPOL RG25-3022-28-3230 es un relé electromagnético industrial en formato modular para montaje en carril DIN . Dispone de dos contactos normalmente abiertos (2 NA, DPST-NA) y una bobina de 230 V CA , con conexiones mediante bornes de tornillo.

Gama de contactos

Para cargas resistivas , la capacidad indicada es de 25 A a 400 V CA o 25 A a 24 V CC . La corriente máxima por contacto es de 25 A. Para otros tipos de cargas, consulte los límites de funcionamiento en la documentación del fabricante.

Características técnicas

• Fabricante: RELPOL
• Serie: RG25
• Código completo: RG25-3022-28-3230
• Número de pieza del fabricante original: 862722
• Tipo: relé electromagnético industrial

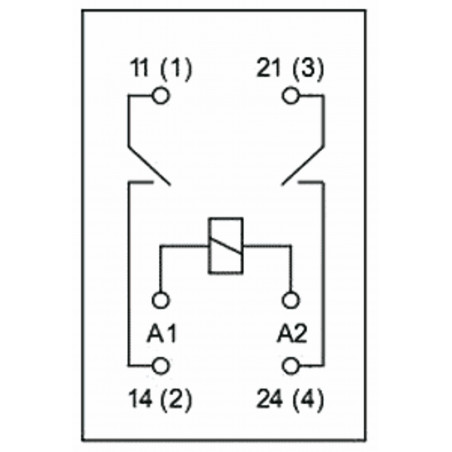

• Configuración de contactos: 2 NA (DPST-NO)
• Tensión nominal de la bobina: 230 V CA
• Tensión mínima/máxima de la bobina: 161/253 V CA
• Resistencia de la bobina: 6,8 kΩ
• Consumo de energía de la bobina: 3 VA
• Corriente nominal con carga resistiva de CA: 25 A / 400 V CA
• Corriente nominal con carga resistiva de CC: 25 A / 24 V CC
• Corriente máxima por contacto: 25 A
• Corriente máxima: 40 A
• Tensión máxima de conmutación: 440 V CA / 250 V CC
• Material de contacto: AgSnO₂
• Resistencia de contacto: 100 mΩ
• Tiempo de respuesta: 20 ms
• Tiempo de liberación: 20 ms
• Conexiones: terminales de tornillo
• Montaje: Carril DIN

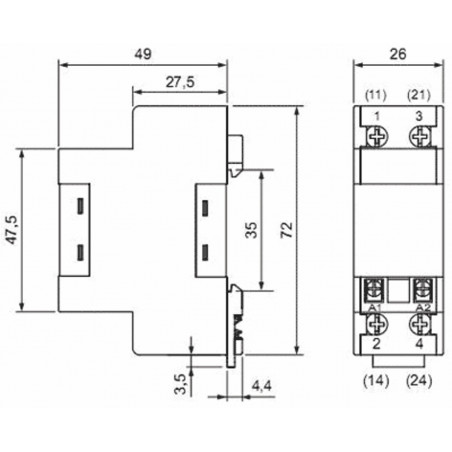

• Dimensiones externas: 26 × 53,7 × 75,5 mm
• Temperatura de funcionamiento: de -25 a +85 °C
• Peso: 130 g

Selección e instalación

La bobina debe funcionar a 230 V CA. Las tensiones máximas de conmutación de los contactos no implican una capacidad de 25 A a ninguna tensión: dimensione la carga según los datos del fabricante y la categoría de uso.

Antes de la instalación, compruebe la compatibilidad entre el circuito de control y la carga. El cableado debe ser realizado por personal cualificado.
