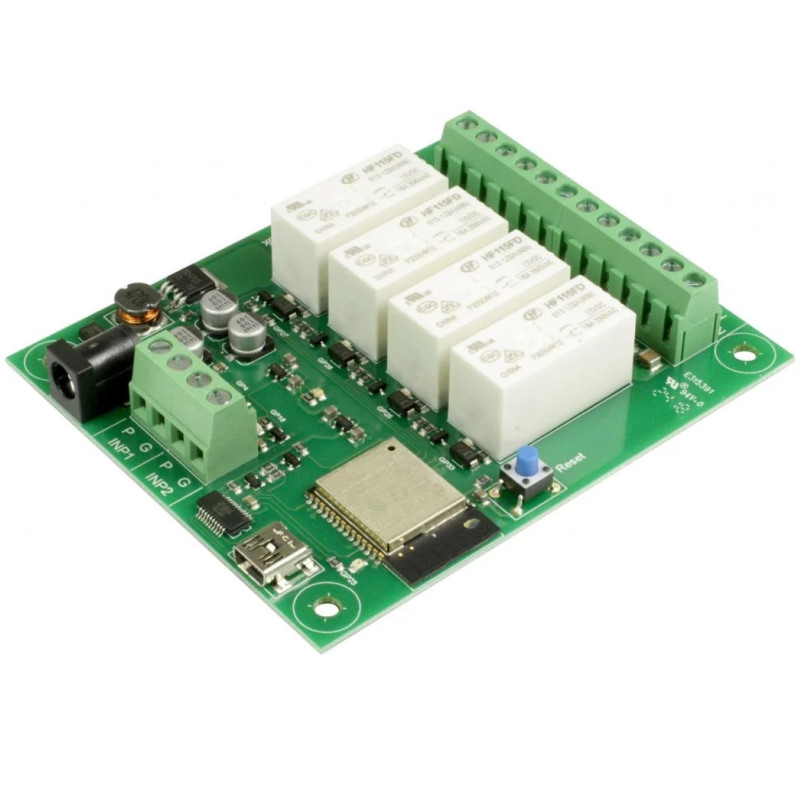

ESP32LR42 WiFi-relaismodule ESP32 4x16A 12V met 2 digitale ingangen MQTT Web HTML

De ESP32LR42 is een op ESP32 gebaseerde wifi-relaismodule, ideaal voor domotica, automatisering en afstandsbediening van elektrische apparaten. Hij biedt 4 relais die elk tot 16A kunnen schakelen en 2 digitale ingangen met pull-upweerstand, ontworpen voor directe aansluiting op potentiaalvrije contacten zoals alarmcontacten, thermostaten, eindschakelaars en sensoren.

De normaal open (NO) contacten van de relais zijn voorzien van beschermende snubbercircuits , waardoor de module ook geschikt is voor het aansturen van inductieve belastingen zoals contactoren, magneetventielen, externe relais en solenoïden, en storingen en elektrische vlambogen tijdens het schakelen worden verminderd.

De voeding bedraagt 12V DC , die kan worden verkregen via een standaard netadapter. Voor een stabiele werking wordt een voeding van 1A of hoger aanbevolen.

Ondersteunde besturingsmethoden

De module kan op verschillende manieren worden aangestuurd, afhankelijk van de gewenste integratie:

• Tekstcommando's (ASCII) via het netwerk

• HTML-opdrachten (aanroepen van browsers of systemen die HTTP GET-verzoeken uitvoeren)

• MQTT voor integratie met Home Assistant, Node-RED en IoT-platformen

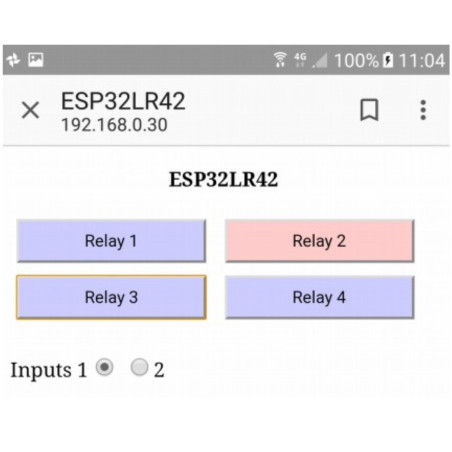

• Geïntegreerde webpagina voor browsergebaseerde bediening en monitoring

Wifi-verbinding en installatie

De verbinding wordt tot stand gebracht via een 2,4 GHz wifi- netwerk. Om een stabiel signaal te garanderen, moet het apparaat op een locatie met goede wifi-dekking worden geplaatst. Het is raadzaam om metalen objecten die het signaal blokkeren te vermijden.

Configuratie

De initiële configuratie gebeurt via een USB-verbinding met een pc en een seriële terminal (bijvoorbeeld typische instellingen: 115200 baud, 8N1). Na de configuratie kan de module via het netwerk worden aangestuurd met behulp van de hierboven vermelde protocollen.

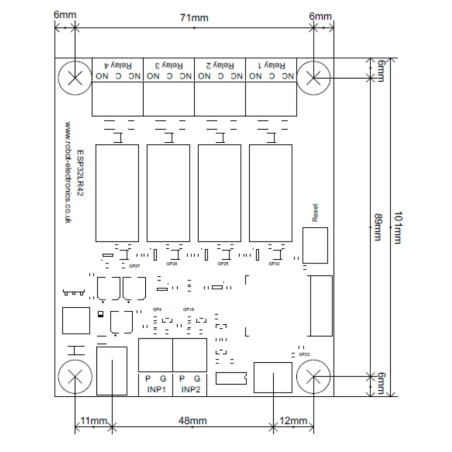

Belangrijkste kenmerken

• ESP32 -gebaseerde wifi-module

• 4 relais tot 16A

• 2 digitale ingangen met pull-upweerstand voor potentiaalvrije contacten

• Snubber op NO-contacten voor een betere beheersing van inductieve belastingen

• Voeding 12V DC (aanbevolen ≥ 1A )

• Bediening via tekstcommando's, HTML, MQTT en een geïntegreerde webpagina.

• Geschikt voor automatisering, domotica en bediening op afstand van systemen.

Typische toepassingen

• Domotica (verlichting, stopcontacten, scenario's, belastingen)

• Controleer contactoren, magneetventielen en solenoïden.

• Poort-/slotautomatisering (via geschikte contactoren of relais)

• Beheer van technische systemen, ventilatie, pompen (via contactoren)

• Integratie met Home Assistant / Node-RED via MQTT

• Statusmeting via schone contacten (alarmen, thermostaten, eindschakelaars)
