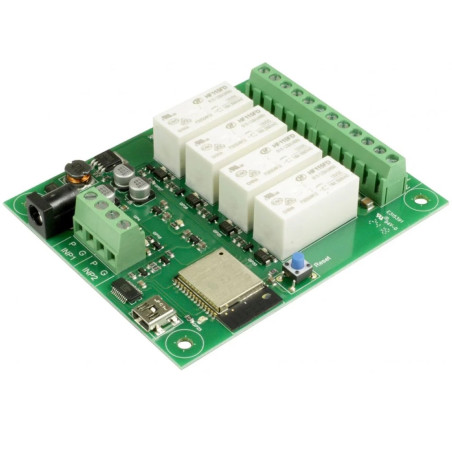

Moduł przekaźnika WiFi ESP32LR42 ESP32 4x16A 12V z 2 wejściami cyfrowymi MQTT Web HTML

ESP32LR42 to moduł przekaźnikowy WiFi oparty na ESP32 , idealny do automatyki domowej, automatyki domowej i zdalnego sterowania obciążeniami elektrycznymi. Oferuje 4 przekaźniki o natężeniu do 16 A każdy oraz 2 wejścia cyfrowe z rezystorem podciągającym, przeznaczone do bezpośredniego podłączenia do styków bezpotencjałowych , takich jak styki alarmowe, termostaty, wyłączniki krańcowe i czujniki.

Normalnie otwarte (NO) styki przekaźników zawierają zintegrowane zabezpieczenia, dzięki którym moduł nadaje się również do zarządzania obciążeniami indukcyjnymi, takimi jak styczniki, zawory elektromagnetyczne, przekaźniki zewnętrzne i elektromagnesy, redukując zakłócenia i łuki elektryczne podczas przełączania.

Zasilanie wynosi 12 V DC , które można uzyskać ze standardowego zasilacza ściennego. Dla stabilnej pracy zaleca się użycie zasilacza o natężeniu 1 A lub wyższym .

Obsługiwane metody sterowania

Modułem można sterować na kilka sposobów, w zależności od pożądanej integracji:

• Polecenia tekstowe (ASCII) przez sieć

• Polecenia HTML (wywołania z przeglądarek lub systemów wykonujących HTTP GET)

• MQTT do integracji z platformami Home Assistant, Node-RED i IoT

• Zintegrowana strona internetowa do sterowania i monitorowania za pomocą przeglądarki

Połączenie i instalacja WiFi

Połączenie jest realizowane za pośrednictwem sieci Wi-Fi 2,4 GHz . Aby zapewnić stabilny sygnał, urządzenie należy zainstalować w miejscu o dobrym zasięgu Wi-Fi i unikać metalowych obudów, które blokują sygnał.

Konfiguracja

Konfiguracja wstępna odbywa się poprzez połączenie USB z komputerem PC i terminalem szeregowym (np. typowe ustawienia: 115200 bodów, 8N1). Po skonfigurowaniu modułem można sterować przez sieć, korzystając z protokołów wymienionych powyżej.

Główne cechy

• Moduł WiFi oparty na ESP32

• 4 przekaźniki do 16A

• 2 wejścia cyfrowe z funkcją podciągania dla styków bezpotencjałowych

• Tłumik na stykach NO dla lepszego zarządzania obciążeniami indukcyjnymi

• Zasilanie 12V DC (zalecane ≥ 1A )

• Sterowanie za pomocą poleceń tekstowych, HTML, MQTT i zintegrowanej strony internetowej

• Nadaje się do automatyki, automatyki domowej i zdalnego sterowania systemami

Typowe zastosowania

• Automatyka domowa (oświetlenie, gniazdka, scenariusze, obciążenia)

• Sprawdź styczniki, zawory elektromagnetyczne, elektromagnesy

• Automatyka bram/śluz (za pomocą odpowiednich styczników lub przekaźników)

• Zarządzanie systemami technicznymi, wentylacją, pompami (poprzez styczniki)

• Integracja z Home Assistant / Node-RED przez MQTT

• Rejestracja stanów z czystych styków (alarmy, termostaty, wyłączniki krańcowe)
