ESP32LR42 WiFi-relämodul ESP32 4x16A 12V med 2 digitala ingångar MQTT Web HTML

ESP32LR42 är en ESP32- baserad WiFi-relämodul, idealisk för hemautomation, automation och fjärrstyrning av elektriska belastningar. Den erbjuder fyra reläer som kan växla upp till 16A vardera och två digitala ingångar med pull-up, utformade för direkt anslutning till potentialfria kontakter som larmkontakter, termostater, gränsbrytare och sensorer.

Reläernas normalt öppna (NO) kontakter har integrerade skyddsdämpare , vilket gör modulen även lämplig för att hantera induktiva laster som kontaktorer, magnetventiler, externa reläer och solenoider, vilket minskar störningar och ljusbågar vid omkoppling.

Strömförsörjningen är 12V DC , som kan erhållas via ett vanligt eluttag. För stabil drift rekommenderas en strömförsörjning på 1A eller högre .

Stödda kontrollmetoder

Modulen kan styras på flera sätt, beroende på önskad integration:

• Textkommandon (ASCII) över nätverket

• HTML-kommandon (anrop från webbläsare eller system som använder HTTP GET)

• MQTT för integration med Home Assistant, Node-RED och IoT-plattformar

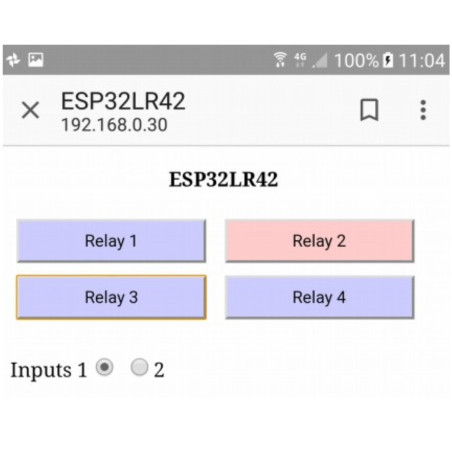

• Integrerad webbsida för webbläsarkontroll och övervakning

WiFi-anslutning och installation

Anslutningen sker via ett 2,4 GHz WiFi- nätverk. För att säkerställa en stabil signal måste enheten installeras på en plats med god WiFi-täckning och det är att föredra att undvika metallbehållare som skärmar av signalen.

Konfiguration

Initial konfiguration görs via en USB-anslutning till en PC och en seriell terminal (t.ex. typiska inställningar: 115200 baud, 8N1). Efter konfigurationen kan modulen styras via nätverket med hjälp av protokollen som anges ovan.

Huvudfunktioner

• ESP32 -baserad WiFi-modul

• 4 reläer upp till 16A

• 2 digitala ingångar med pull-up för torra kontakter

• Snubber på slutande kontakter för bättre hantering av induktiva laster

• Strömförsörjning 12V DC (rekommenderas ≥ 1A )

• Styrning via textkommandon, HTML, MQTT och integrerad webbsida

• Lämplig för automation, hemautomation och fjärrstyrning av system

Typiska tillämpningar

• Hemautomation (lampor, uttag, scenarier, laster)

• Kontrollera kontaktorer, magnetventiler, solenoider

• Grind-/låsautomation (via lämpliga kontaktorer eller reläer)

• Hantering av tekniska system, ventilation, pumpar (via kontaktorer)

• Integration med Home Assistant / Node-RED via MQTT

• Insamling av tillstånd från rena kontakter (larm, termostater, gränsbrytare)
