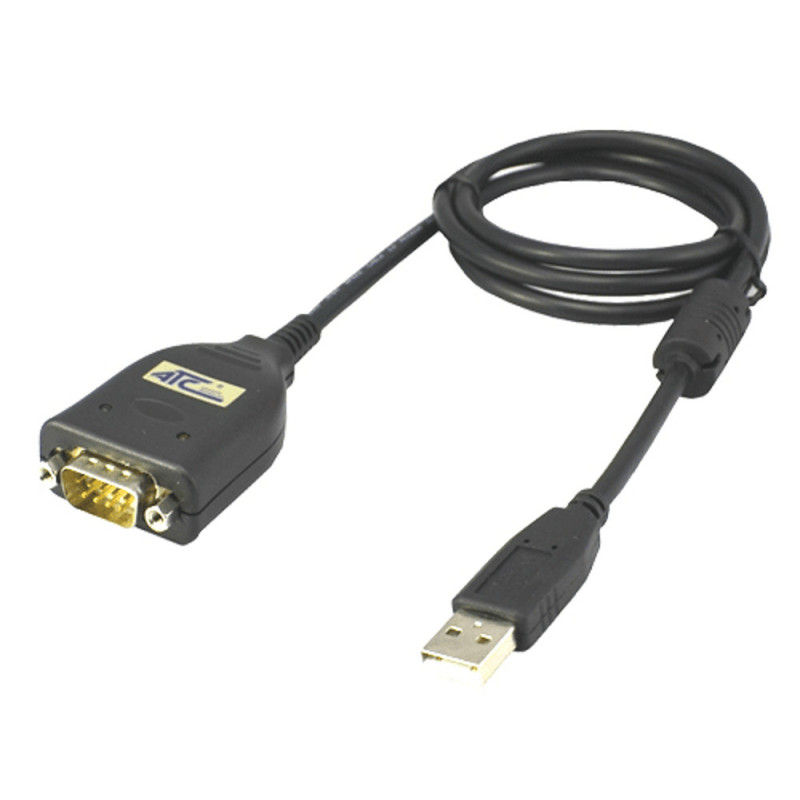

ATC-810 USB naar RS232-converter met FTDI-chipset en DB9-stekker.

USB-RS232 ATC-810-converter met FTDI-chipset

De ATC-810 is een compacte en voordelige converter die een RS232 seriële interface toevoegt aan een pc met een USB-poort. Hij maakt gebruik van een FTDI-chipset en een DB9-male (DTE) connector voor het aansluiten van seriële apparaten.

Virtuele COM-poort voor seriële toepassingen

Zodra het apparaat is aangesloten op de pc en het FTDI VCP-stuurprogramma is geïnstalleerd, wordt het herkend als een virtuele seriële poort, die kan worden gebruikt door applicaties die via COM communiceren. Automatische detectie en installatie van het stuurprogramma is afhankelijk van het besturingssysteem en de bijbehorende configuratie.

De converter ondersteunt standaard DB9 seriële signalen en is geschikt voor het aansluiten van instrumenten, controllers, weegschalen, terminals en andere apparatuur met een compatibele RS232-interface.

Snelheid en beveiliging

De USB-interface is compatibel met USB 2.0 Full Speed met een snelheid van 12 Mbit/s , terwijl de seriële snelheid 460,8 kbit/s bedraagt. De RS232-poort beschikt over 15 kV ESD-bescherming en 600 W overspanningsbeveiliging op de TXD- en RXD-signalen , wat ook nuttig is in industriële toepassingen.

Technische kenmerken

• Model: ATC-810.
• Conversie: USB naar RS232.
• Chipset: FTDI.
• USB-interface: USB 2.0 Full Speed, 12 Mbit/s.
• Maximale seriële snelheid: 460,8 kbit/s.
• RS232-connector: DB9 mannelijk, DTE.
• Seriële signalen: Ondersteuning voor standaard DB9-signalen.
• LED-indicatoren: USB-activiteit, verzenden (TXD) en ontvangen (RXD).
• ESD-bescherming: 15 kV op de RS232-poort.
• Overspanningsbeveiliging: 600W op TXD en RXD.

Stuurprogramma's en besturingssystemen

FTDI-stuurprogramma's zijn beschikbaar voor Windows 10 en Windows 11 , evenals voor macOS . Op Linux is FTDI-ondersteuning ingebouwd in compatibele kernels en distributies. De seriële poort verschijnt als COM op Windows en als een serieel apparaat op het Linux- of macOS-systeem.

FTDI levert ook stuurprogramma's voor oudere Windows CE- platformen. Voor elk systeem moet u het juiste stuurprogramma gebruiken voor uw besturingssysteemversie, architectuur en chipset.

Toepassingen

Geschikt voor pc's en industriële systemen die een extra RS232-poort nodig hebben. Het kan ook worden gebruikt met Raspberry Pi's die Linux draaien. Voor het aansluiten van RS485- of RS422-apparaten is een extra interfaceconverter nodig, die niet is inbegrepen.
