4-kanaals LoRa-radiobesturingsset met feedback en 868 MHz-relaisontvanger – FT1359SET

4-kanaals LoRa-afstandsbediening met commando-bevestiging

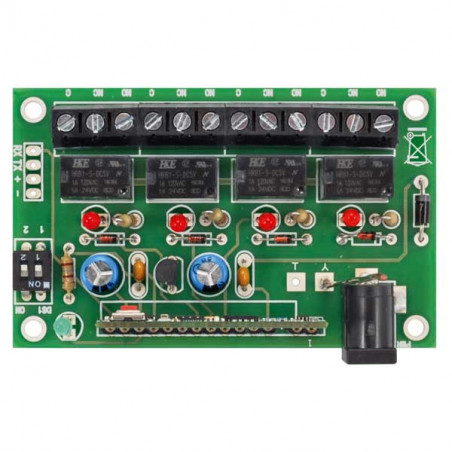

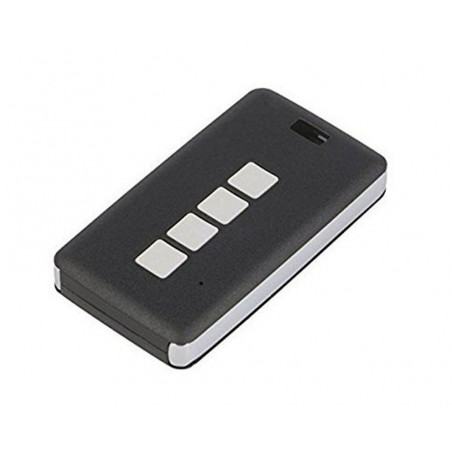

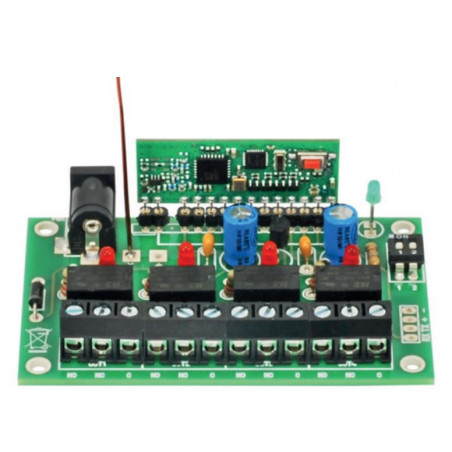

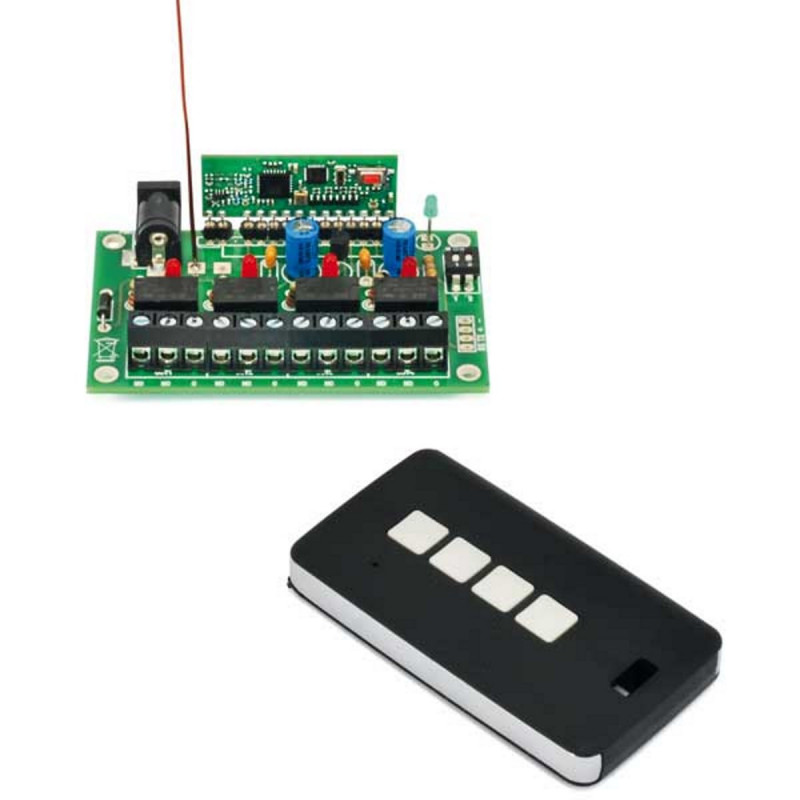

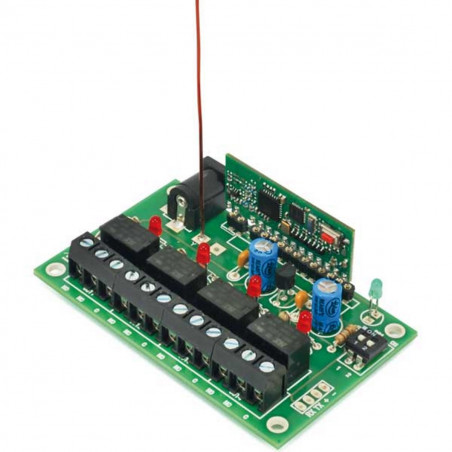

De FT1359SET bestaat uit een ontvanger met 4 relaisuitgangen , gebaseerd op de Aurel XTR-8LR-DEC-module, en de XTR-8LR-4ZN handbediende afstandsbediening . Het systeem werkt op 868,3 MHz met LoRa-modulatie en bidirectionele communicatie, waarbij de afstandsbediening visuele feedback geeft over de ontvangst van commando's.

De ontvanger wordt gemonteerd en gebruiksklaar geleverd.

Belangrijkste kenmerken

• Vier kanalen voor het aansturen van externe belastingen via een relais.
• Half-duplex radiocommunicatie met LoRa-modulatie.
• Rolling code-codering.
• De uitvoermodus kan worden geselecteerd via de DIP-schakelaars SET1 en SET2.
• Afstandsbedieningen koppelen via zelflerende functie of handmatige knopkoppeling.
• Het opgegeven bereik bedraagt tot 8 km onder gunstige omstandigheden en in vogelvlucht; de werkelijke afstand is afhankelijk van obstakels, installatie en de radio-omgeving.

Afsluitmodi

• Monostabiel: de uitgang blijft actief zolang de knop op de afstandsbediening wordt ingedrukt.
• Bistabiel: Elke keer dat je op de knop drukt, verandert de toestand van de uitgang.
• Monostabiel met een vertraging van 0,5 s: de uitgang blijft actief tijdens het indrukken en gedurende nog eens 0,5 seconden na het loslaten.

De DIP-schakelaarinstellingen worden bij het inschakelen van de stroom uitgelezen. Om van modus te wisselen, schakelt u de stroom uit, wijzigt u de instellingen van SET1 en SET2 en schakelt u de ontvanger weer in.

De afstandsbediening koppelen

Voorzie de ontvanger van stroom met 5 V DC via een voeding die ongeveer 300 mA kan leveren. Druk kort op de knop op de XTR-8LR-DEC-module: de LED knippert 10 seconden lang snel. Druk binnen deze tijdsspanne op een knop op de afstandsbediening. De geheugenfunctie wordt bevestigd doordat de LED 1 seconde oplicht, of 0,5 seconde als de zender al gekoppeld was.

Handmatige toetsenbinding

1. Start de leerfase door de knop op de module in te drukken en los te laten.
2. Druk binnen 10 seconden nogmaals op de knop: de LED blijft continu branden.
3. Druk op de knop om OUT1 te selecteren, dit wordt bevestigd door een knipperend lampje; na verdere drukken, wanneer de LED weer continu brandt, selecteert u OUT2 en de daaropvolgende uitgangen.
4. Nadat u de gewenste uitvoer hebt geselecteerd, drukt u op de knop op de afstandsbediening waarmee u wilt koppelen. De LED bevestigt dit met een aantal knipperende lampjes, overeenkomend met de geselecteerde uitvoer.

De hierboven beschreven handmatige koppeling werkt in monostabiele modus. Herhaal de procedure voor andere knoppen of afstandsbedieningen.

Ontvangergegevens

• Radiomodule: XTR-8LR-DEC.
• Frequentie: 868,3 MHz.
• Voeding van de printplaat: 5 V DC.
• Uitgangen: 4 relais, maximaal opgegeven belasting 1 A.
• Codering: rolling code.

Gegevens voor afstandsbediening inbegrepen

• Model: XTR-8LR-4ZN.
• Modulatie: LoRa, half-duplex communicatie.
• Voeding: 3V via CR2032 lithiumbatterij.
• Frequentie: 868,30 MHz.
• Aangegeven gevoeligheid: −122 dBm.
• Uitgangsvermogen: 10 mW ERP.
• Opgegeven stroomverbruik: 35 mA.

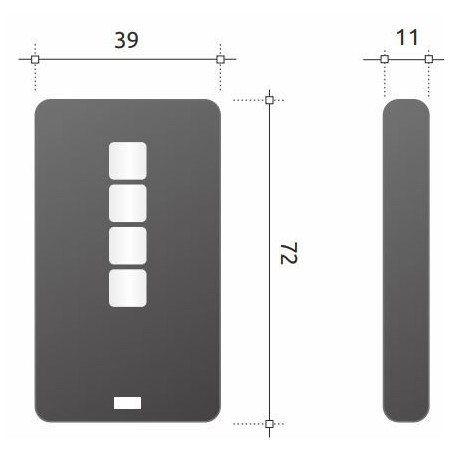

• Afmetingen: 72 × 39 × 11 mm.

Toepassingen

Afstandsbediening van irrigatiesystemen, landbouwautomatisering, belastingen en industriële apparaten die vier aan/uit-commando's op afstand vereisen.
