4-kanaligt LoRa-radiostyrningsset med återkoppling och 868 MHz relämottagare – FT1359SET

4-kanalig LoRa-fjärrkontroll med kommandobekräftelse

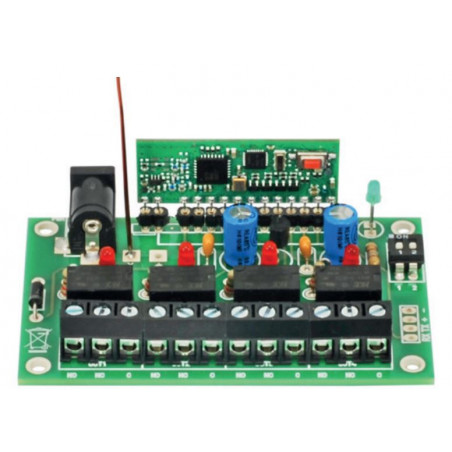

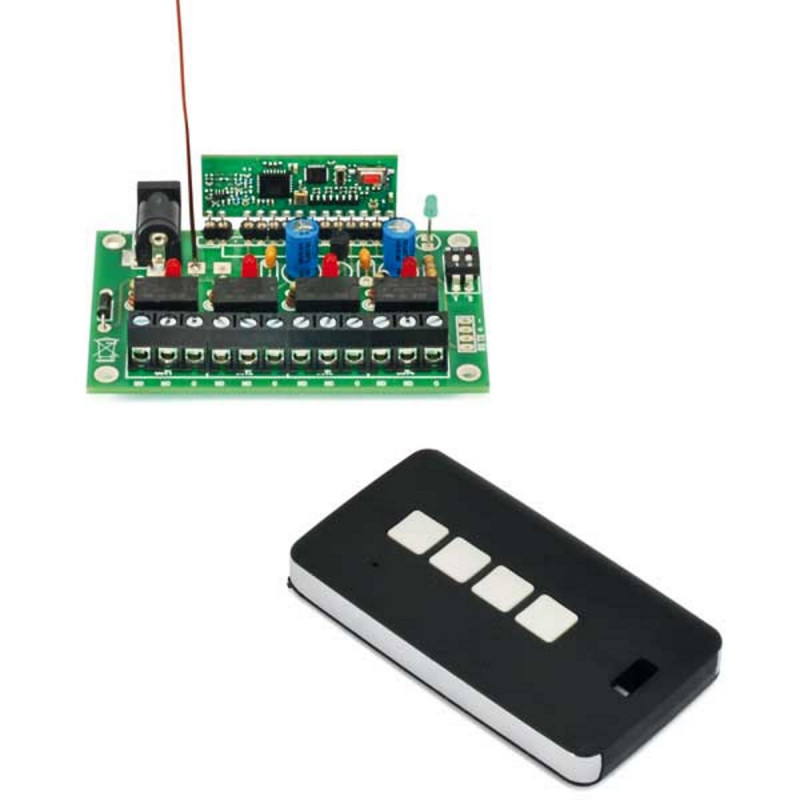

FT1359SET består av en mottagare med fyra reläutgångar , baserade på Aurel XTR-8LR-DEC-modulen, och den handhållna fjärrkontrollen XTR-8LR-4ZN . Systemet arbetar på 868,3 MHz med LoRa-modulering och tvåvägskommunikation, vilket ger visuell feedback på fjärrkontrollen för kommandomottagning.

Mottagaren levereras monterad och klar att användas.

Huvudfunktioner

• Fyra kanaler för styrning av fjärrlaster via relä.
• Halvduplex radiokommunikation med LoRa-modulering.
• Rullande kodkodning.
• Utgångsläge kan väljas via DIP-switcharna SET1 och SET2.
• Para ihop fjärrkontroller via självinlärning eller manuell knappparning.
• Deklarerad räckvidd upp till 8 km under gynnsamma förhållanden och fågelvägen; faktisk avstånd beror på hinder, installation och radiomiljö.

Avslutslägen

• Monostabil: utgången förblir aktiv medan fjärrkontrollknappen trycks in.
• Bistabil: Varje tryckning på knappen ändrar utgångens tillstånd.
• Monostabil med 0,5 s fördröjning: utgången förblir aktiv under tryckningen och i ytterligare 0,5 sekunder efter att den släppts.

DIP-omkopplarnas inställningar avläses vid uppstart. För att ändra lägen, stäng av strömmen, ändra SET1 och SET2 och slå på mottagaren igen.

Para ihop fjärrkontrollen

Strömförsörj mottagaren med 5 V DC med en strömförsörjning som kan leverera cirka 300 mA . Tryck och släpp knappen på XTR-8LR-DEC-modulen: lysdioden blinkar snabbt i 10 sekunder. Inom detta intervall trycker du på en knapp på fjärrkontrollen. Memoreringen bekräftas genom att lysdioden tänds i 1 sekund, eller i 0,5 sekunder om sändaren redan var parad.

Manuell tangentbindning

1. Starta inlärningen genom att trycka och släppa knappen på modulen.
2. Tryck på knappen igen inom 10 sekunder: lysdioden lyser med fast sken.
3. Tryck på knappen för att välja OUT1, bekräftat med en blinkning; ytterligare tryck, efter att lysdioden återgår till ett fast läge, välj OUT2 och efterföljande utgångar.
4. När du har valt önskad utgång trycker du på den fjärrkontrollknapp du vill para ihop. Lysdioden bekräftar med ett antal blinkningar som motsvarar utgången.

Den manuella parkopplingen som beskrivs ovan fungerar i monostabilt läge. Upprepa proceduren för andra knappar eller fjärrkontroller.

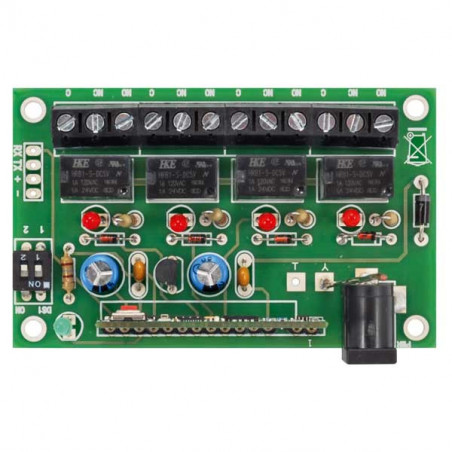

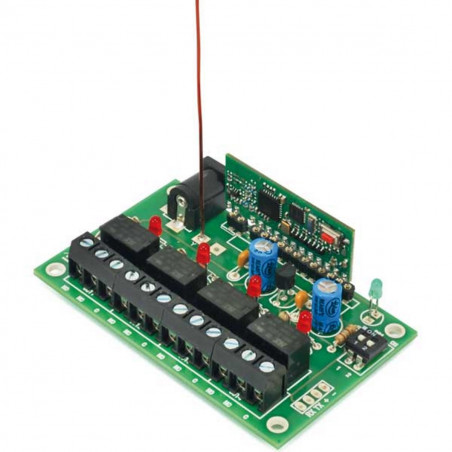

Mottagardata

• Radiomodul: XTR-8LR-DEC.
• Frekvens: 868,3 MHz.
• Strömförsörjning till kortet: 5 V DC.
• Utgångar: 4 reläer, maximal deklarerad belastning 1 A.
• Kodning: rullande kod.

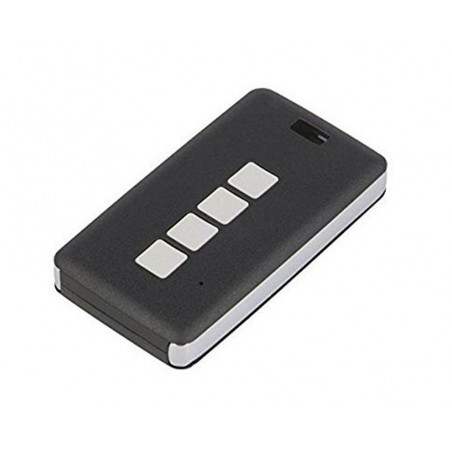

Fjärrkontrolldata ingår

• Modell: XTR-8LR-4ZN.
• Modulering: LoRa, halvduplexkommunikation.
• Strömförsörjning: 3V via CR2032 litiumbatteri.
• Frekvens: 868,30 MHz.
• Deklarerad känslighet: −122 dBm.
• Uteffekt: 10 mW ERP.
• Deklarerad strömförbrukning: 35 mA.

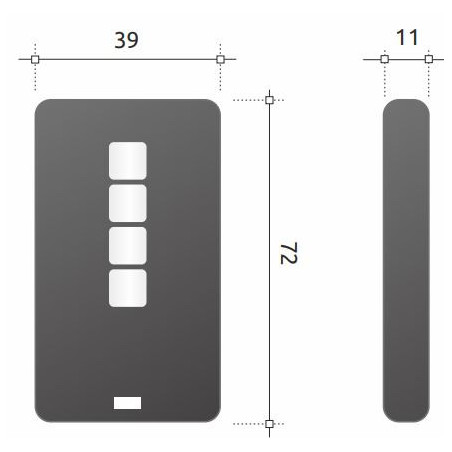

• Mått: 72 × 39 × 11 mm.

Applikationer

Fjärrstyrning av bevattningssystem, jordbruksautomation, laster och industriella apparater som kräver fyra fjärrstyrda PÅ/AV-kommandon.
