Conjunto de control remoto LoRa de 4 canales con retroalimentación y receptor de relé de 868 MHz – FT1359SET

Control remoto LoRa de 4 canales con confirmación de comandos

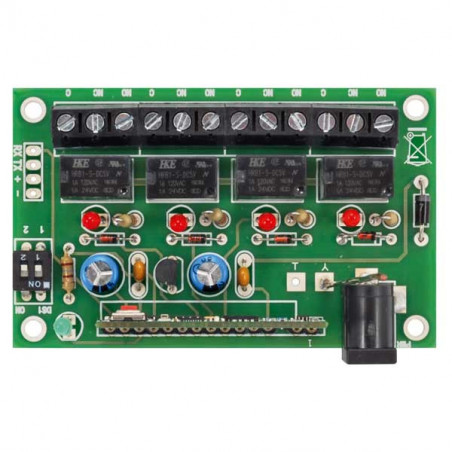

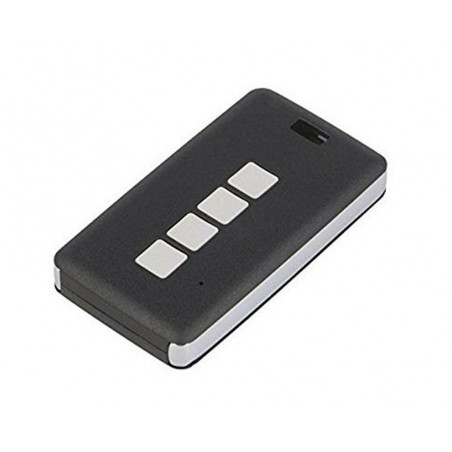

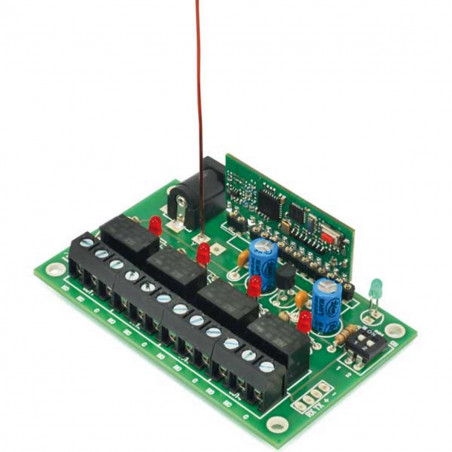

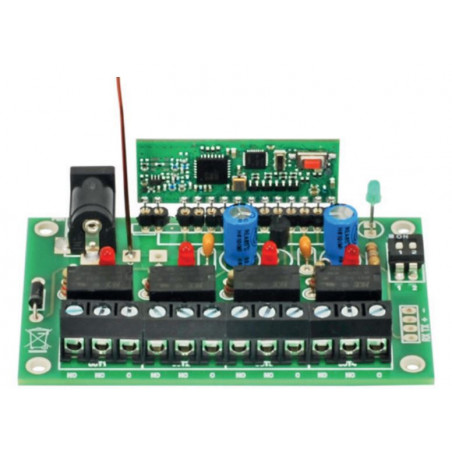

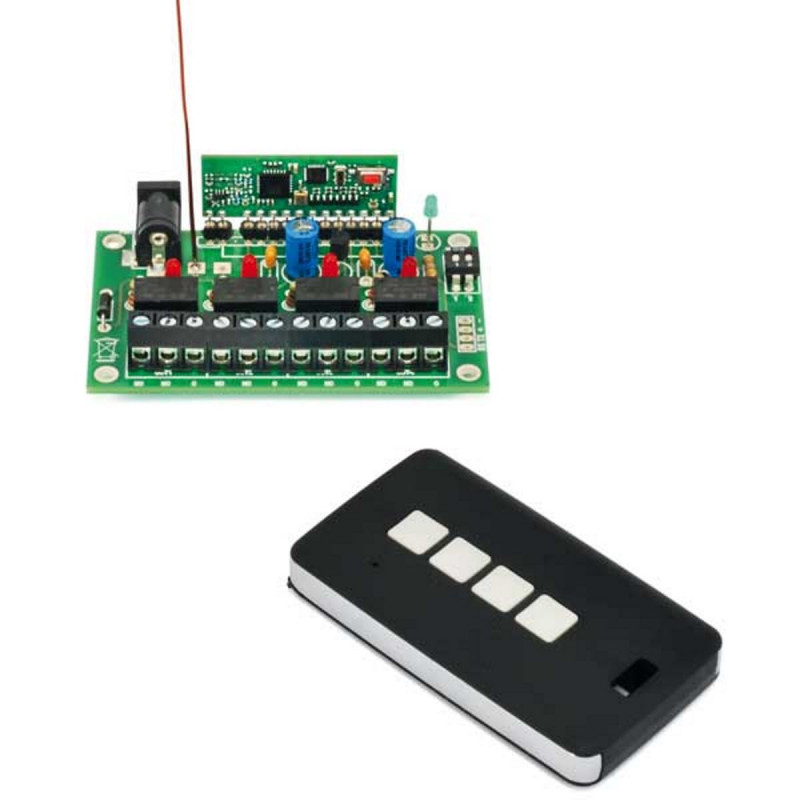

El FT1359SET consta de un receptor con 4 salidas de relé , basado en el módulo Aurel XTR-8LR-DEC, y el control remoto portátil XTR-8LR-4ZN . El sistema funciona a 868,3 MHz con modulación LoRa y comunicación bidireccional, proporcionando información visual sobre la recepción de comandos en el control remoto.

El receptor se suministra montado y listo para usar.

Características principales

• Cuatro canales para el control de cargas remotas mediante relé.
• Comunicación por radio semidúplex con modulación LoRa.
• Codificación de código variable.
• El modo de salida se puede seleccionar mediante los interruptores DIP SET1 y SET2.
• Emparejamiento de mandos a distancia mediante autoaprendizaje o emparejamiento manual mediante botones.
• Alcance declarado de hasta 8 km en condiciones favorables y en línea recta; la distancia real depende de los obstáculos, la instalación y el entorno radioeléctrico.

Modos de salida

• Monoestable: la salida permanece activa mientras se pulsa el botón del mando a distancia.
• Biestable: Cada vez que se pulsa el botón, cambia el estado de la salida.
• Monoestable con retardo de 0,5 s: la salida permanece activa mientras se pulsa el botón y durante otros 0,5 segundos después de soltarlo.

Los ajustes de los interruptores DIP se leen al encender el dispositivo. Para cambiar de modo, apague el dispositivo, modifique los ajustes SET1 y SET2 y vuelva a encender el receptor.

Emparejamiento del control remoto

Alimente el receptor con 5 V CC mediante una fuente de alimentación capaz de suministrar aproximadamente 300 mA . Pulse y suelte el botón del módulo XTR-8LR-DEC: el LED parpadeará rápidamente durante 10 segundos. Dentro de este intervalo, pulse un botón del mando a distancia. La memorización se confirma cuando el LED se ilumina durante 1 segundo, o durante 0,5 segundos si el transmisor ya estaba emparejado.

Vinculación manual de teclas

1. Acceda al aprendizaje pulsando y soltando el botón del módulo.
2. Vuelva a pulsar el botón en un plazo de 10 segundos: el LED permanecerá encendido de forma continua.
3. Pulse el botón para seleccionar OUT1, lo cual se confirmará con un destello; si vuelve a encenderse el LED de forma continua, seleccione OUT2 y las salidas subsiguientes.
4. Una vez seleccionada la salida deseada, pulse el botón del mando a distancia que desea emparejar. El LED parpadeará varias veces, indicando la salida seleccionada.

El emparejamiento manual descrito anteriormente funciona en modo monoestable. Repita el procedimiento para los demás botones o mandos a distancia.

Datos del receptor

• Módulo de radio: XTR-8LR-DEC.
• Frecuencia: 868,3 MHz.
• Alimentación de la placa: 5 V CC.
• Salidas: 4 relés, carga máxima declarada 1 A.
• Codificación: código continuo.

Datos de control remoto incluidos

• Modelo: XTR-8LR-4ZN.
• Modulación: LoRa, comunicación semidúplex.
• Alimentación: 3V mediante batería de litio CR2032.
• Frecuencia: 868,30 MHz.
• Sensibilidad declarada: −122 dBm.
• Potencia de salida: 10 mW ERP.
• Consumo de corriente declarado: 35 mA.

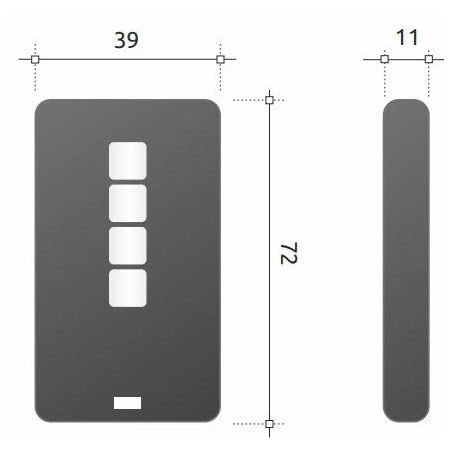

• Dimensiones: 72 × 39 × 11 mm.

Aplicaciones

Control remoto de sistemas de riego, automatización agrícola, cargas y dispositivos industriales que requieren cuatro comandos remotos de encendido/apagado.
