Zestaw 4-kanałowego sterowania radiowego LoRa ze sprzężeniem zwrotnym i odbiornikiem przekaźnikowym 868 MHz – FT1359SET

4-kanałowy pilot LoRa z potwierdzeniem poleceń

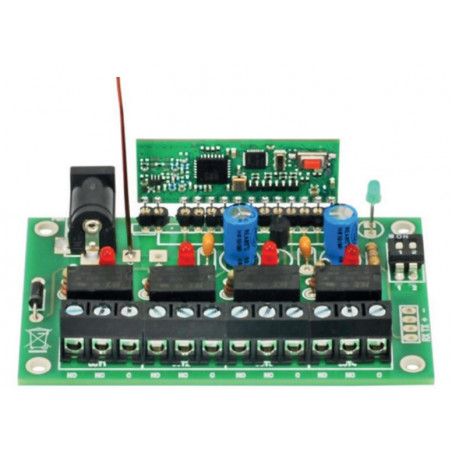

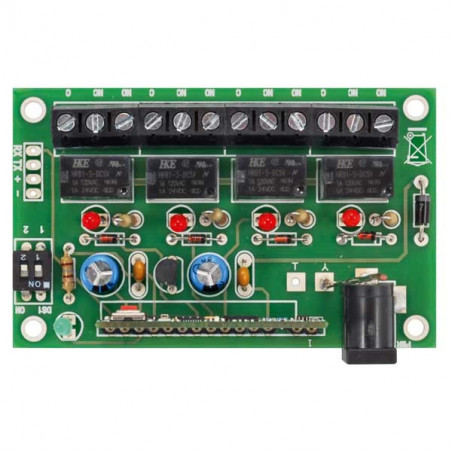

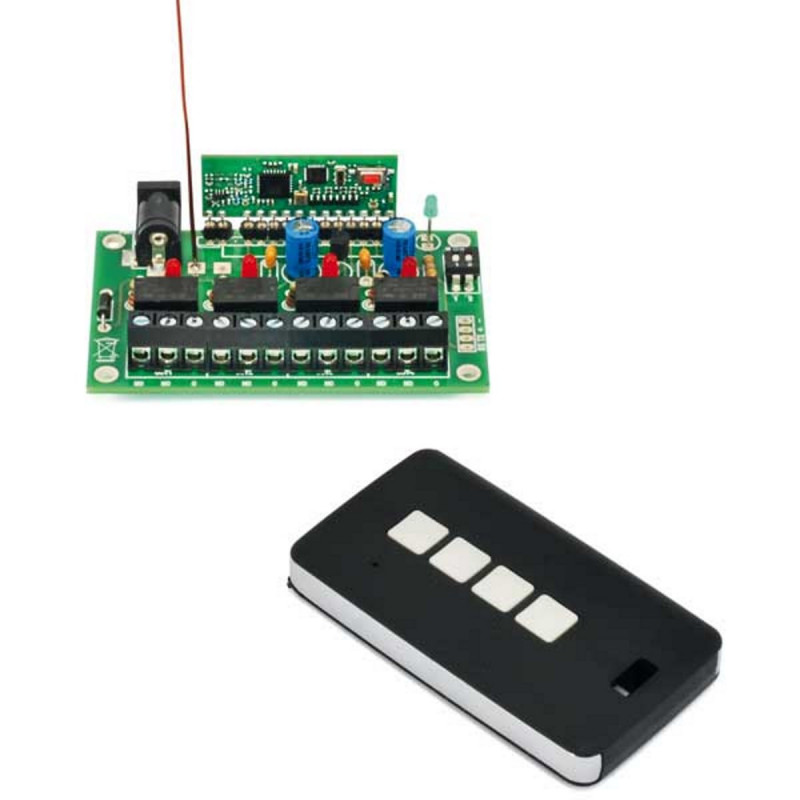

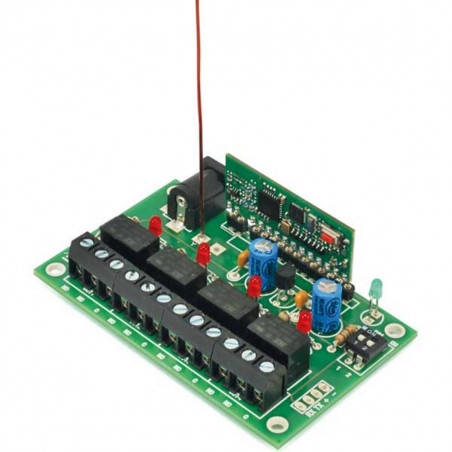

Zestaw FT1359SET składa się z odbiornika z 4 wyjściami przekaźnikowymi , opartego na module Aurel XTR-8LR-DEC, oraz pilota zdalnego sterowania XTR-8LR-4ZN . System działa na częstotliwości 868,3 MHz z modulacją LoRa i dwukierunkową komunikacją, zapewniając wizualne potwierdzenie odbioru poleceń na pilocie.

Odbiornik dostarczany jest w stanie zmontowanym i gotowym do użycia.

Główne cechy

• Cztery kanały do zdalnego sterowania obciążeniami poprzez przekaźnik.
• Komunikacja radiowa półdupleksowa z modulacją LoRa.
• Kodowanie kodem zmiennym.
• Tryb wyjścia można wybrać za pomocą przełączników DIP SET1 i SET2.
• Parowanie pilotów zdalnego sterowania poprzez funkcję samouczenia lub ręczne parowanie przycisków.
• Deklarowany zasięg wynosi do 8 km w sprzyjających warunkach i w linii prostej; rzeczywista odległość zależy od przeszkód, instalacji i środowiska radiowego.

Tryby wyjścia

• Monostabilny: wyjście pozostaje aktywne tak długo, jak długo wciśnięty jest przycisk pilota.
• Bistabilny: Każde naciśnięcie przycisku zmienia stan wyjścia.
• Monostabilny z opóźnieniem 0,5 s: wyjście pozostaje aktywne podczas naciśnięcia i przez kolejne 0,5 sekundy po jego zwolnieniu.

Ustawienia przełączników DIP są odczytywane po włączeniu zasilania. Aby zmienić tryb, wyłącz zasilanie, zmień ustawienia SET1 i SET2, a następnie ponownie włącz odbiornik.

Parowanie pilota

Zasil odbiornik napięciem stałym 5 V , używając zasilacza o wydajności około 300 mA . Naciśnij i zwolnij przycisk na module XTR-8LR-DEC: dioda LED będzie migać szybko przez 10 sekund. W tym czasie naciśnij dowolny przycisk na pilocie. Zapamiętanie zostanie potwierdzone zapaleniem się diody LED na 1 sekundę lub na 0,5 sekundy, jeśli nadajnik został już sparowany.

Ręczne przypisywanie klawiszy

1. Rozpocznij naukę naciskając i zwalniając przycisk na module.
2. Naciśnij przycisk ponownie w ciągu 10 sekund: dioda LED zacznie świecić światłem ciągłym.
3. Naciśnij przycisk, aby wybrać OUT1, co zostanie potwierdzone mignięciem; kolejne naciśnięcia, po powrocie diody LED do stanu stabilnego, wybiorą OUT2 i kolejne wyjścia.
4. Po wybraniu żądanego wyjścia naciśnij przycisk na pilocie, który chcesz sparować. Dioda LED potwierdzi wybór liczbą mignięć odpowiadającą wybranemu wyjściu.

Opisane powyżej parowanie ręczne działa w trybie monostabilnym. Powtórz procedurę dla innych przycisków lub pilotów.

Dane odbiornika

• Moduł radiowy: XTR-8LR-DEC.
• Częstotliwość: 868,3 MHz.
• Zasilanie płytki: 5 V DC.
• Wyjścia: 4 przekaźniki, maksymalne deklarowane obciążenie 1 A.
• Kodowanie: kod zmienny.

Dołączone dane zdalnego sterowania

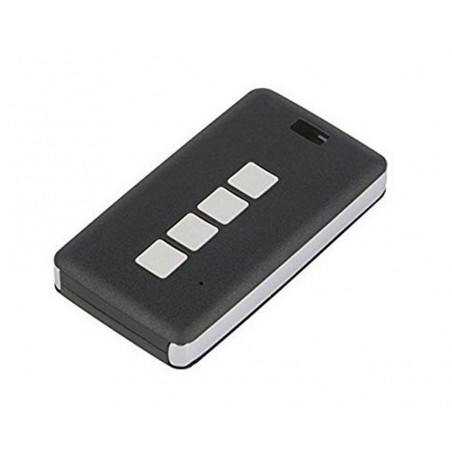

• Model: XTR-8LR-4ZN.
• Modulacja: LoRa, komunikacja półdupleksowa.
• Zasilanie: 3 V poprzez baterię litową CR2032.
• Częstotliwość: 868,30 MHz.
• Deklarowana czułość: −122 dBm.
• Moc wyjściowa: 10 mW ERP.
• Deklarowany pobór prądu: 35 mA.

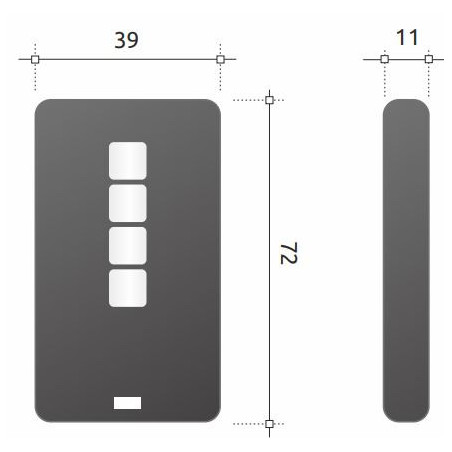

• Wymiary: 72 × 39 × 11 mm.

Aplikacje

Zdalne sterowanie systemami nawadniającymi, automatyzacją rolniczą, obciążeniami i urządzeniami przemysłowymi wymagającymi czterech zdalnych poleceń WŁ./WYŁ.
