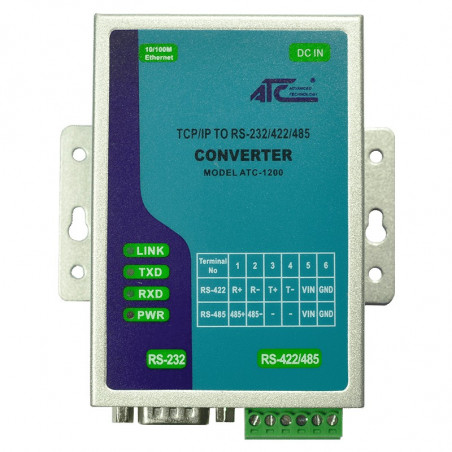

ATC-1200 Serieller Ethernet-LAN-Konverter RS232 RS485 RS422 COM TCP-Emulator

Seine Vielseitigkeit ist außergewöhnlich, denn es vereint drei Geräte in einem: Durch einfaches Ändern der Einstellungen auf der Webseite oder im Konfigurationsprogramm können Sie über RS232 (Standard-DB9-Schnittstelle), RS485 und RS422 mit praktischen, abnehmbaren Klemmen kommunizieren. Der Konverter unterstützt alle gängigen RS232/RS485/RS422-Kommunikationseinstellungen (Baudrate, Stoppbits, Parität usw.) und lässt sich so über die Weboberfläche an jedes serielle Gerät anpassen.

Ideal für die Verwendung mit RS232-, RS485- und RS422-Geräten wie Waagen, seriellen Bussen, Photovoltaik-Wechselrichtern, seriellen Barcode-Lesegeräten, Präsenzmeldern, Steuereinheiten und elektronischen Geräten.

Das Gerät unterstützt verschiedene Betriebsmodi:

•          Client/Server-Modus mit PC und COM-Port-Emulator

In diesem Modus ermöglicht der Konverter die Fernverbindung über einen virtuellen COM-Port, der auf Ihrem Windows-PC mithilfe der mitgelieferten Software VCOM erstellt wurde. So können Sie Ihre gewohnte Software zur Kommunikation mit Ihren seriellen Geräten, die über das LAN oder das Internet an den Konverter angeschlossen sind, verwenden.

Die Kommunikation ist wie bei einer Standard-Seriellen Schnittstelle stets bidirektional und bei RS232 und RS422 zudem vollduplex. RS232 unterstützt alle Signale einer Standard-DB9-Seriellen Schnittstelle, einschließlich der Steuersignale.

Im Servermodus stellt die Software auf dem PC die erste Verbindung her, kontaktiert den Konverter im Servermodus und initiiert die Kommunikation. Im Clientmodus hingegen versucht der Konverter, eine zuvor im Konfigurationsfenster registrierte IP-Adresse zu kontaktieren, um die Kommunikation zu starten. Diese beiden Modi eignen sich, um Router oder Internetnutzer hinter einem NAT-Router zu umgehen.

•          Client/Server-Modus mit PC und direkter TCP-Socket-Verbindung

Es ermöglicht die direkte Kommunikation mit der seriellen Schnittstelle über einen TCP-Socket. In der Praxis werden Zeichen, die an den geöffneten TCP-Socket adressiert sind, direkt an die serielle Schnittstelle RS232, RS485 oder RS422 weitergeleitet und umgekehrt.

Es besteht die Möglichkeit, beliebige Sendepuffer mit Abschlusszeichen festzulegen, um die Kommunikation sowie die Sende- und Empfangsmodi der Daten zu steuern.

Die Kommunikation ist wie bei einer Standard-Seriellen Schnittstelle stets bidirektional und bei RS232 und RS422 zudem vollduplex. RS232 unterstützt alle Signale einer Standard-DB9-Seriellen Schnittstelle, einschließlich Steuersignale. Dadurch können Sie über das LAN oder das Internet mit Ihren an den Konverter angeschlossenen seriellen Geräten kommunizieren.

Im Servermodus stellt die Software auf dem PC die erste Verbindung her, kontaktiert den Konverter im Servermodus und initiiert die Kommunikation. Im Clientmodus hingegen versucht der Konverter, eine zuvor im Konfigurationsfenster registrierte IP-Adresse zu kontaktieren, um die Kommunikation zu starten. Diese beiden Modi eignen sich, um Router oder Internetnutzer hinter einem NAT-Router zu umgehen.

•          Client/Server-Modus mit zwei ATC 1200 (erfordert einen zweiten, nicht im Lieferumfang enthaltenen Konverter)

In diesem Modus können zwei ATC 1200 direkt ohne PC oder weitere Geräte kommunizieren. Beispielsweise lassen sich zwei RS232-, RS485- oder RS422-Geräte miteinander verbinden oder zwei verschiedene Schnittstellen an den beiden Geräten nutzen. Die Kommunikation ist somit völlig transparent und benutzerfreundlich. Das Ethernet-Netzwerk dient dabei als Brücke zwischen den beiden Ports und ist zu einem LAN und dem Internet erweiterbar.

Die Kommunikation ist wie bei einer Standard-Seriellen Schnittstelle stets bidirektional und bei RS232 und RS422 zudem vollduplex. RS232 unterstützt alle Signale einer Standard-DB9-Seriellen Schnittstelle, einschließlich Steuersignale. Dadurch können Sie über das LAN oder das Internet mit Ihren an den Konverter angeschlossenen seriellen Geräten kommunizieren.

Jeder der beiden Konverter kann als Client oder Server fungieren. Der als Client konfigurierte Konverter versucht, eine Verbindung zur IP-Adresse des auf der Webkonfigurationsseite voreingestellten Server-Konverters herzustellen. Die Möglichkeit, den Server- oder Client-Konverter auszuwählen, ist hilfreich, um Router oder Internetnutzer hinter einem NAT zu umgehen.

Es kann auch in drahtlosen WLAN-Netzwerken verwendet werden, indem ein Access Point (AP) oder ein AP-Client-Access-Point wie unser im Angebot enthaltenes hinzugefügt wird.EBAY|MECTRONICA STOREFür Informationen zur Konfiguration, zum Versand in großen Mengen oder zu anderen Themen zögern Sie nicht, uns zu kontaktieren!

Der ATC-1200 ist ein hochintegrierter, kostengünstiger Ethernet-zu-Seriell-Konverter (Geräteserver). Er verfügt über einen AX11005 RISC-Prozessor mit Single-Cycle-Pro-Instruction-Architektur und einer maximalen Taktfrequenz von 100 MHz (100 MIPS), 512 KB integrierten Flash-Speicher und 32 kB SRAM-Datenspeicher. Er ist mit einem 10/100-Mbit/s-Ethernet-Anschluss und einer seriellen Schnittstelle mit RTS/CTS-Hardware-Handshake ausgestattet.

Das Gerät kann Geräte mit RS232/422/485-Anschlüssen an nahezu jedem beliebigen Ort steuern (über Ethernet oder das Internet). Es erkennt Geräte in der Netzwerkkonfiguration automatisch über Treiberpanels, die serielle Schnittstelle, Telnet, Webbrowser, SNMP-basierte automatische Treiberumschaltung und im RAW-Modus.

Unterstützt die Protokolle TCP/IP, UDP, DHCP, ICMP, IPv4, BOOTP, ARP, DNS, SMTP, SNTP, uPNP und HTTP.

Der ATC-1200 stellt eine Weiterentwicklung des Bestsellers ATC-1000 dar. Diese neue zweite Generation bietet erweiterte Funktionen zu einem etwas höheren Preis. Das Ergebnis ist ein verbessertes, zuverlässigeres Design, das sich für mehr Anwendungen und Geräte eignet.

Dank des neuen Prozessors mit besserer Leistung, geringerer Latenz und mehr Funktionen verfügt das Gerät über folgende neue Funktionen:

E-Mail-Benachrichtigungen

Sie können E-Mail-Benachrichtigungen erhalten, wenn ein Benutzer den Konverter neu startet, wenn ein Authentifizierungsfehler auftritt, wenn sich die lokale IP-Adresse geändert hat oder wenn das Passwort geändert wurde.

IP-Adressbeschränkungen

Sie können festlegen, dass nur bestimmte IP-Adressen eine Verbindung zum ATC-1200 herstellen dürfen.

Höhere Baudraten

Baudraten bis zu 921600 bps für RS485/RS422.

Funktioniert am besten im virtuellen COM-Modus

Der ATC-1200 ist ein industrieller Geräteserver, der Geräte mit RS232/422/485-Anschlüssen, wie z. B. CNC-Maschinen, SPS-Steuerungen, elektronische Waagen, Scanner und andere Geräte, direkt mit einem 10/100-Mbit/s-Ethernet-TCP/IP-Netzwerk verbindet.

Zusätzlich zur Ermöglichung der Vernetzung serieller Geräte kann jeder Host (PC-Server oder Workstation) auch auf entfernte serielle Geräte zugreifen, indem ein ATC-1000 an den vorhandenen seriellen Port angeschlossen wird.

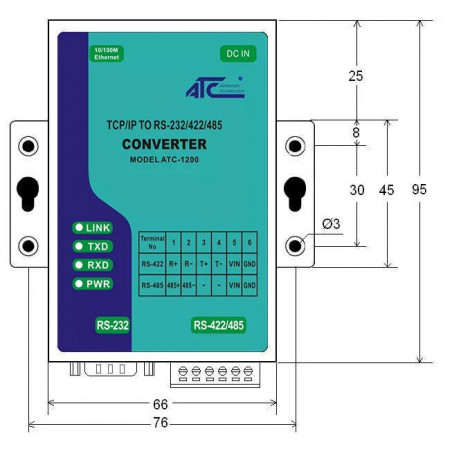

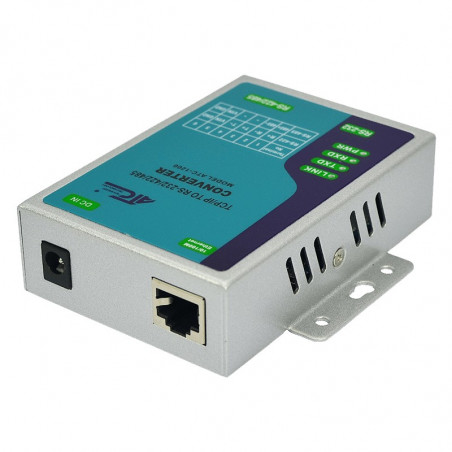

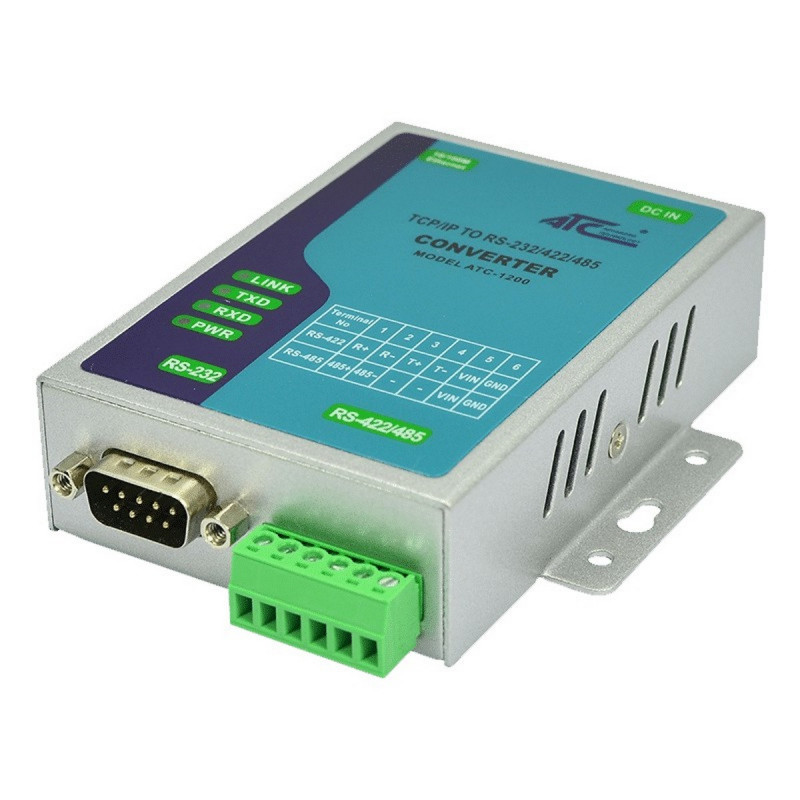

Das Gerät verfügt über eine Ethernet-Schnittstelle (RJ45-Stecker), DB9M-Anschlüsse (DTE) für die RS232-Schnittstelle und herausziehbare Klemmen für RS422/485-Verbindungen. Der Konverter ist zudem mit einem Überspannungsschutz an der RS422/485-Schnittstelle ausgestattet.

Die Stromversorgung kann entweder über abnehmbare Klemmen oder über ein standardmäßiges 9-V-Gleichstromnetzteil (im Lieferumfang enthalten) erfolgen (Buchse). 2.1mm).

Das Gerät ist mit einem Webserver ausgestattet, der die Konfiguration über einen Standardbrowser (z. B. Internet Explorer) ermöglicht.

Das Gerät kann im Master- oder Slave-Modus betrieben werden, sodass zwei Geräte unabhängig voneinander miteinander verbunden werden können, um eine serielle Schnittstelle über ein Ethernet-Netzwerk fernzusteuern (gepaarter Modus).

Das Produkt wird mit folgendem Zubehör geliefert:

• AC/DC-Netzteil
• CD-ROM-Dokumentation und Treiber
• Optional ist ein Adapter zur Montage auf DIN-Schienen erhältlich (nicht im Lieferumfang enthalten).
