ATC-1200 Seriell Ethernet LAN-omvandlare RS232 RS485 RS422 COM TCP-emulator

Dess mångsidighet är exceptionell, eftersom den låter dig ha 3 enheter i en: genom att helt enkelt ändra inställningarna på webbsidan eller konfigurationsprogrammet kan du kommunicera i RS232 på standard DB9 seriell, RS485 och RS422 via praktiska, avtagbara terminaler. Omvandlaren stöder alla vanliga RS232/RS485/RS422 kommunikationsinställningar (baudhastighet, stoppbitar, paritet etc.), vilket gör att den kan anpassas till vilken seriell enhet som helst via webbgränssnittet.

Idealisk för arbete med alla RS232-, RS485- och RS422-enheter, såsom vågar, seriella BUS-enheter, solcellsväxelriktare, seriella streckkodsläsare, närvarodetektorer, styrenheter och elektroniska enheter.

Enheten stöder olika driftlägen:

· Klient/server-läge med PC och COM-portemulator

I det här läget låter konverteraren dig fjärransluta en virtuell COM-port som skapats på din Windows-dator med hjälp av den medföljande programvaran VCOM. Detta gör att du kan använda den programvara du normalt använder för att kommunicera med dina seriella enheter som är anslutna till konverteraren via LAN eller internet.

Kommunikation är alltid dubbelriktad som en vanlig seriell port, och i RS232 och RS422 är den även FULL DUPLEX. I RS232 stöds alla signaler från en vanlig DB9 seriell port, inklusive styrsignaler.

I serverläge skapar programvaran på datorn den initiala anslutningen, kontaktar omvandlaren i serverläge och initierar kommunikationen. I klientläge, å andra sidan, försöker omvandlaren kontakta en förregistrerad IP-adress i konfigurationsfönstret för att initiera kommunikationen. Dessa två lägen är användbara för att undvika routrar eller internetanvändare bakom NAT.

· Klient/server-läge med PC och direkt TCP-socketanslutning

Den låter dig kommunicera direkt med serieporten via TCP-uttaget. I praktiken kommer tecken som är adresserade till det öppna TCP-uttaget att vidarebefordras direkt till serieportarna RS232, RS485, RS422 och vice versa.

Det finns möjlighet att ställa in valfria sändbuffertar med terminatortecken för att hantera kommunikationen och sändnings- och mottagningslägena för data.

Kommunikationen är alltid dubbelriktad, precis som en vanlig seriell port, och i RS232 och RS422 är den även FULL DUPLEX. RS232 stöder alla signaler från en vanlig DB9 seriell port, inklusive styrsignaler. Detta gör att du kan kommunicera med dina seriella enheter som är anslutna till omvandlaren via LAN eller internet.

I serverläge skapar programvaran på datorn den initiala anslutningen, kontaktar omvandlaren i serverläge och initierar kommunikationen. I klientläge, å andra sidan, försöker omvandlaren kontakta en förregistrerad IP-adress i konfigurationsfönstret för att initiera kommunikationen. Dessa två lägen är användbara för att undvika routrar eller internetanvändare bakom NAT.

· Klient/server-läge med två ATC 1200 (kräver en andra omvandlare, medföljer ej)

I det här läget kan två ATC 1200 kommunicera direkt utan en PC eller annan utrustning. Till exempel kan två RS232-, RS485- eller RS422-enheter anslutas tillsammans, eller så kan två olika gränssnitt användas på de två enheterna. Kommunikationsläget är således helt transparent och enkelt att använda. Ethernet-nätverket blir därmed en brygga mellan de två portarna, utökningsbart till ett LAN och internet.

Kommunikationen är alltid dubbelriktad, precis som en vanlig seriell port, och i RS232 och RS422 är den även FULL DUPLEX. RS232 stöder alla signaler från en vanlig DB9 seriell port, inklusive styrsignaler. Detta gör att du kan kommunicera med dina seriella enheter som är anslutna till omvandlaren via LAN eller internet.

Var och en av de två omvandlarna kan fungera som klient eller server. Omvandlaren som är konfigurerad som klient kommer att försöka ansluta till IP-adressen för serveromvandlaren som är förkonfigurerad på webbkonfigurationssidan. Möjligheten att välja vilken omvandlare som ska fungera som server eller klient är användbar för att undvika routrar eller internetanvändare bakom en NAT.

Den kan också användas i trådlösa WIFI-nätverk genom att lägga till en AP eller AP-klientåtkomstpunkt som vår som säljs påEBay|MECTRONICA BUTIKFör information om konfiguration, bulkfrakt eller något annat, tveka inte att kontakta oss!

ATC-1200 är en högintegrerad, kostnadseffektiv Ethernet-till-seriell-omvandlare (enhetsserver). Den innehåller en encykels, instruktionsvis AX11005 RISC-processor med en maximal driftsfrekvens på 100 MHz (100 MIPS), 512 KB inbyggt flashminne och 32 kB SRAM-dataminne. Den har en 10/100 Mbps Ethernet-port och en seriell port med RTS/CTS-hårdvaruhandskakning.

Enheten kan styra enheter med RS232/422/485-portar som finns praktiskt taget var som helst (via Ethernet eller internet). Den detekterar automatiskt enheter i nätverkskonfigurationen via drivrutinspaneler, serieporten, Telnet, webbläsare, automatisk SNMP-växling mellan drivrutiner och i RAW-läge.

Stöder TCP/IP-, UDP-, DHCP-, TCP-, UDP-, ICMP-, IPv4-, DHCP-, BOOTP-, ARP-, DNS-, SMTP-, SNTP-, uPNP- och HTTP-protokoll.

ATC-1200 representerar ett steg upp från den bästsäljande ATC-1000. Denna nya andra generation erbjuder mer avancerade funktioner till ett något högre pris. Resultatet är en bättre och mer tillförlitlig design som kan användas för fler applikationer och enheter.

Tack vare den nya processorn, med bättre prestanda, lägre latens och fler funktioner, har enheten följande nya funktioner:

E-postmeddelanden

Du kan få e-postmeddelanden om en användare kallstartar konverteraren, om ett autentiseringsfel uppstår, om den lokala IP-adressen har ändrats eller om lösenordet har ändrats.

IP-adressbegränsningar

Du kan endast tillåta angivna IP-adresser att ansluta till ATC-1200.

Högre baudhastigheter

Baudrater upp till 921600 bps för RS485/RS422.

Fungerar bäst i virtuellt COM-läge

ATC-1200 är en industriell enhetsserver utformad för att ansluta enheter med RS232/422/485-portar, såsom CNC-maskiner, PLC-maskiner, elektroniska vågar, skannrar och andra enheter, direkt till ett 10/100 Mbps Ethernet TCP/IP-nätverk.

Förutom att möjliggöra seriellt enhetsnätverk kan vilken värd som helst (PC-server eller arbetsstation) också komma åt fjärranslutna seriella enheter genom att lägga till en ATC-1000 till den befintliga seriella porten.

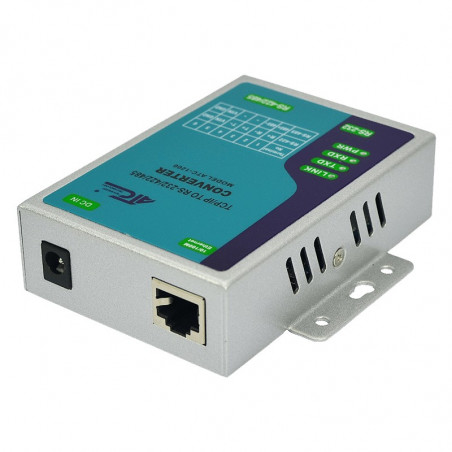

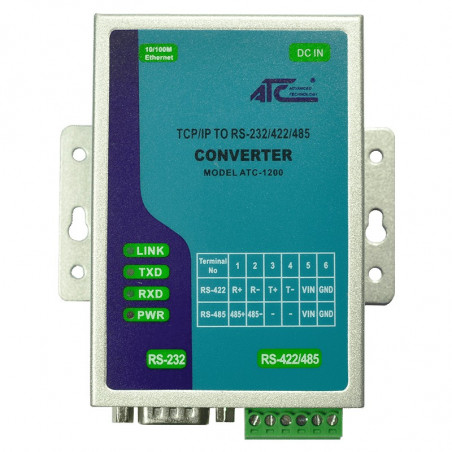

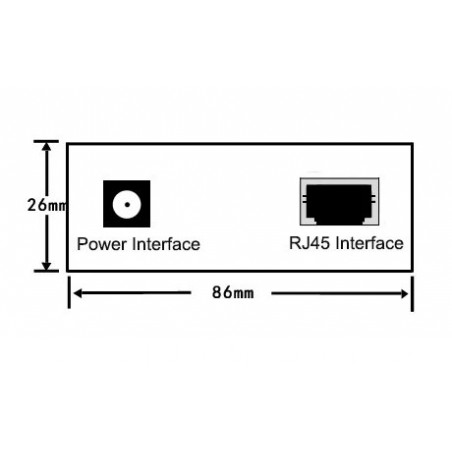

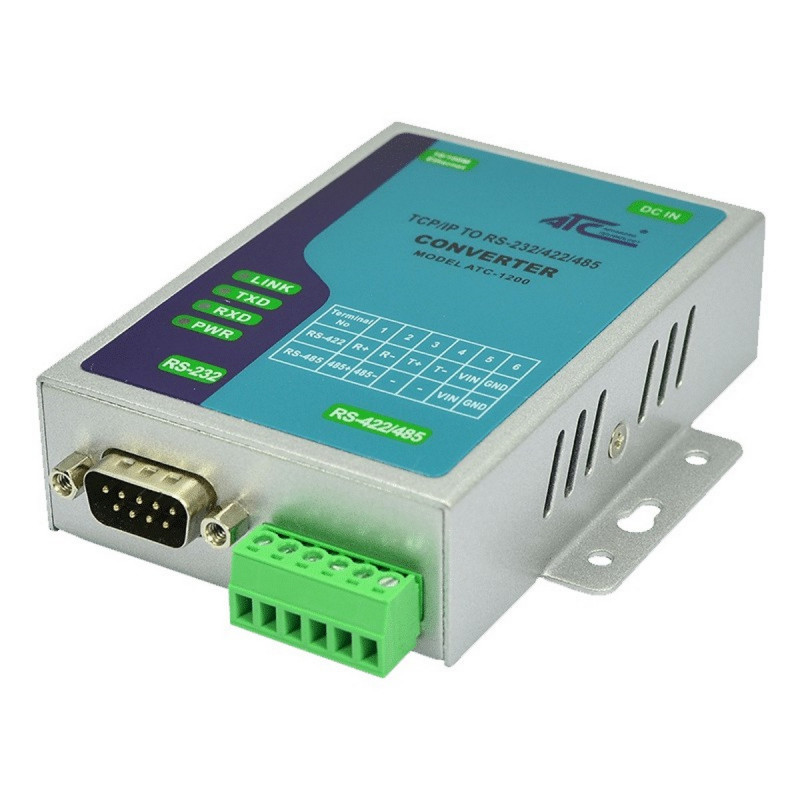

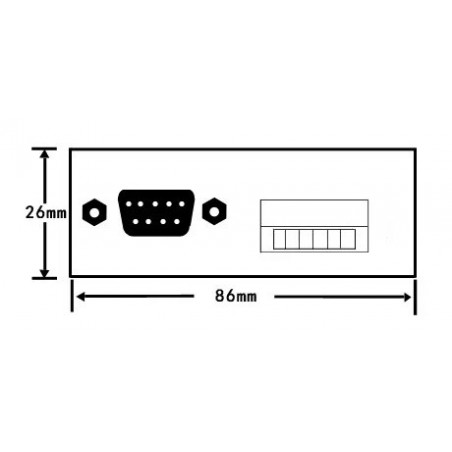

Enheten är utrustad med Ethernet I/F på RJ45-kontakt, DB9M (DTE)-kontakter för anslutning av RS232 I/F och utdragbara terminaler för RS422/485-anslutning. Omvandlaren är också utrustad med överspänningsskydd på RS422/485-gränssnittet.

Strömförsörjning kan antingen ske via avtagbara anslutningar eller via en standard 9Vdc-adapter (medföljer) (uttag 2.1mm).

Enheten är utrustad med en webbserver, vilket gör att den kan konfigureras från en vanlig webbläsare (t.ex. Internet Explorer).

Enheten kan ställas in för master- eller slavdrift, vilket gör att två enheter kan anslutas oberoende av varandra för att fjärrstyra en seriell linje över ett Ethernet-nätverk (parat läge).

Produkten levereras komplett med följande tillbehör:

• AC/DC-nätadapter
• CD-ROM-dokumentation och drivrutiner
• En adapter finns som tillval för montering på DIN-skena (ingår ej).

SPECIFIKATIONER
