Convertidor LAN Ethernet serie ATC-1200 RS232 RS485 RS422 COM TCP Emulador

Su versatilidad es excepcional, ya que permite tener tres dispositivos en uno: simplemente modificando la configuración en la página web o el programa de configuración, se puede comunicar en RS232 con la serie DB9 estándar, RS485 y RS422 mediante prácticos terminales extraíbles. El conversor admite todas las configuraciones de comunicación RS232/RS485/RS422 habituales (velocidad en baudios, bits de parada, paridad, etc.), lo que permite su adaptación a cualquier dispositivo serie a través de la interfaz web.

Ideal para trabajar con cualquier dispositivo RS232, RS485, RS422 como balanzas, BUS serie, inversores fotovoltaicos, lectores de código de barras serie, detectores de presencia, centrales de control, dispositivos electrónicos.

El dispositivo admite varios modos de funcionamiento:

·          Modo cliente/servidor con PC y emulador de puerto COM

En este modo, el conversor le permite conectarse remotamente a un puerto COM virtual creado en su PC con Windows mediante el software VCOM incluido. Esto le permite usar el software que usa habitualmente para comunicarse con sus dispositivos serie conectados al conversor a través de la LAN o Internet.

La comunicación es siempre bidireccional, como en un puerto serie estándar, y en RS232 y RS422 también es full duplex. En RS232, se admiten todas las señales de un puerto serie DB9 estándar, incluidas las señales de control.

En modo servidor, el software del PC crea la conexión inicial, contacta con el conversor en modo servidor e inicia la comunicación. En modo cliente, por otro lado, el conversor intenta contactar con una dirección IP preregistrada en la ventana de configuración para iniciar la comunicación. Estos dos modos son útiles para evitar enrutadores o usuarios de internet que estén detrás de NAT.

·          Modo Cliente/Servidor con PC y conexión directa por Socket TCP

Permite comunicarse directamente con el puerto serie mediante un socket TCP. En la práctica, los caracteres dirigidos al socket TCP abierto se reenvían directamente al puerto serie RS232, RS485 o RS422, y viceversa.

Existe la posibilidad de configurar cualquier buffer de envío con caracteres de terminación para gestionar la comunicación y los modos de envío y recepción de datos.

La comunicación es siempre bidireccional, como un puerto serie estándar, y en RS232 y RS422 también es FULL DUPLEX. RS232 admite todas las señales de un puerto serie DB9 estándar, incluidas las señales de control. Esto permite la comunicación con los dispositivos serie conectados al conversor a través de la LAN o Internet.

En modo servidor, el software del PC crea la conexión inicial, contacta con el conversor en modo servidor e inicia la comunicación. En modo cliente, por otro lado, el conversor intenta contactar con una dirección IP preregistrada en la ventana de configuración para iniciar la comunicación. Estos dos modos son útiles para evitar enrutadores o usuarios de internet que estén detrás de NAT.

·          Modo cliente/servidor utilizando dos ATC 1200 (requiere un segundo convertidor no suministrado)

En este modo, dos ATC 1200 pueden comunicarse directamente sin necesidad de una PC ni otros equipos. Por ejemplo, se pueden conectar dos dispositivos RS232, RS485 o RS422, o bien, se pueden utilizar dos interfaces diferentes en ambos dispositivos. De este modo, el modo de comunicación es completamente transparente y fácil de usar. La red Ethernet actúa como puente entre los dos puertos, extensible a una LAN e Internet.

La comunicación es siempre bidireccional, como un puerto serie estándar, y en RS232 y RS422 también es FULL DUPLEX. RS232 admite todas las señales de un puerto serie DB9 estándar, incluidas las señales de control. Esto permite la comunicación con los dispositivos serie conectados al conversor a través de la LAN o Internet.

Cada uno de los dos convertidores puede funcionar como cliente o servidor. El convertidor configurado como cliente intentará conectarse a la dirección IP del convertidor de servidor preconfigurado en la página de configuración web. La posibilidad de seleccionar qué convertidor funcionará como servidor o cliente es útil para evitar enrutadores o usuarios de internet que estén detrás de una NAT.

También se puede utilizar en redes WIFI inalámbricas añadiendo un punto de acceso de cliente AP o AP como el nuestro en venta enEBay|TIENDA MECTRONICAPara cualquier información sobre configuración, envíos masivos o cualquier otra cosa, ¡no dudes en contactarnos!

El ATC-1200 es un convertidor Ethernet a serie (servidor de dispositivos) altamente integrado y de bajo coste. Incorpora un procesador RISC AX11005 de un solo ciclo por instrucción con una frecuencia máxima de operación de 100 MHz (100 MIPS), 512 KB de memoria flash integrada y 32 KB de memoria de datos SRAM. Cuenta con un puerto Ethernet de 10/100 Mbps y un puerto serie con protocolo de enlace de hardware RTS/CTS.

El dispositivo puede controlar dispositivos con puertos RS232/422/485 ubicados prácticamente en cualquier lugar (vía Ethernet o Internet). Detecta automáticamente los dispositivos en la configuración de red mediante paneles de controladores, el puerto serie, Telnet, navegadores web, conmutación automática SNMP entre controladores y en modo RAW.

Admite protocolos TCP/IP, UDP, DHCP, TCP, UDP, ICMP, IPv4, DHCP, BOOTP, ARP, DNS, SMTP, SNTP, uPNP y HTTP.

El ATC-1200 representa una mejora con respecto al exitoso ATC-1000. Esta nueva segunda generación ofrece funciones más avanzadas a un precio ligeramente superior. El resultado es un diseño mejorado y más fiable, compatible con más aplicaciones y dispositivos.

Gracias al nuevo procesador, con mejor rendimiento, menor latencia y más prestaciones, el dispositivo cuenta con las siguientes nuevas funciones:

Notificaciones por correo electrónico

Puede recibir notificaciones por correo electrónico si un usuario inicia el convertidor en frío, si se produce un error de autenticación, si se ha cambiado la IP local o si se ha cambiado la contraseña.

Restricciones de dirección IP

Puede permitir que sólo direcciones IP específicas se conecten al ATC-1200.

Velocidades en baudios más altas

Velocidades en baudios de hasta 921600 bps para RS485/RS422.

Funciona mejor en modo COM virtual

El ATC-1200 es un servidor de dispositivos industriales diseñado para conectar dispositivos con puertos RS232/422/485, como CNC, PLC, balanzas electrónicas, escáneres y otros dispositivos, directamente a una red TCP/IP Ethernet de 10/100 Mbps.

Además de permitir la conexión en red de dispositivos seriales, cualquier host (servidor de PC o estación de trabajo) también puede acceder a dispositivos seriales remotos agregando un ATC-1000 al puerto serial existente.

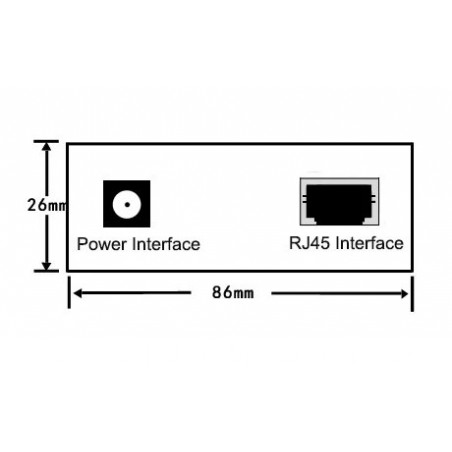

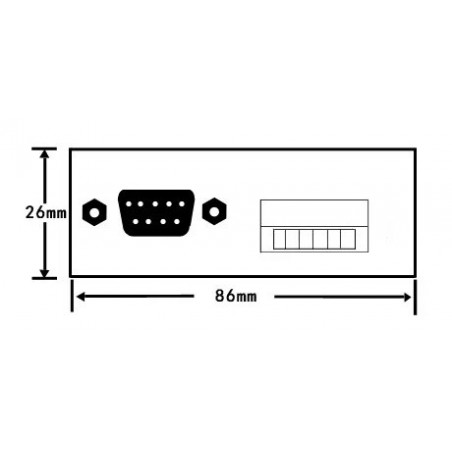

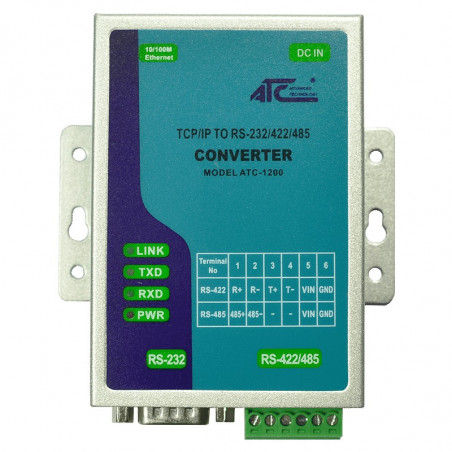

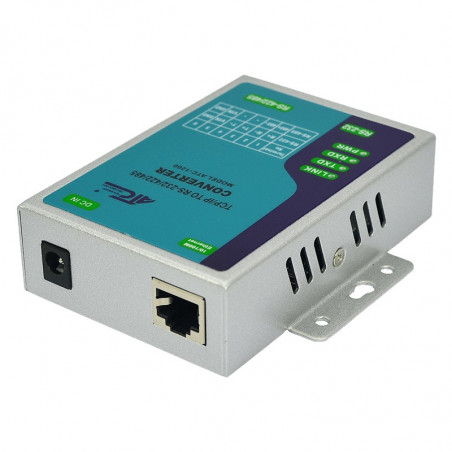

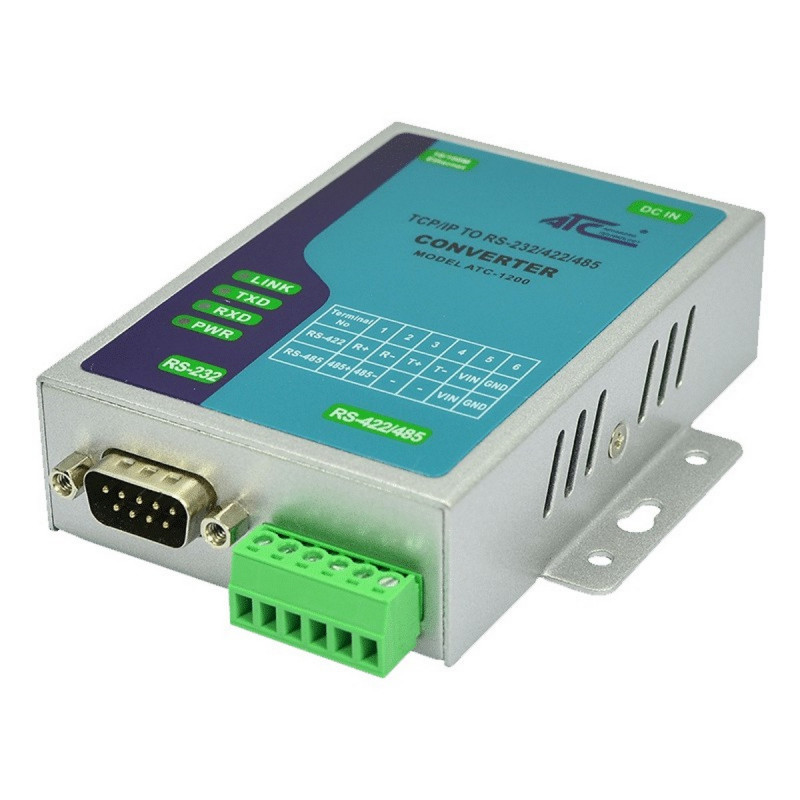

El dispositivo está equipado con interfaz Ethernet en conector RJ45, conectores DB9M (DTE) para la conexión RS232 y terminales extraíbles para la conexión RS422/485. El convertidor también cuenta con protección contra sobretensiones en la interfaz RS422/485.

La alimentación se puede suministrar a través de terminales extraíbles o mediante un adaptador estándar de 9 V CC (incluido) (conector 2.1mm).

El dispositivo está equipado con un servidor web, lo que permite configurarlo desde un navegador estándar (por ejemplo, Internet Explorer).

El dispositivo se puede configurar para operación maestra o esclava, permitiendo que dos dispositivos se conecten independientemente entre sí para controlar de forma remota una línea serial a través de una red Ethernet (modo emparejado).

El producto viene completo con los siguientes accesorios:

• Adaptador de corriente CA/CC
• Documentación y controladores del CD Rom
• Está disponible opcionalmente un adaptador para permitir el montaje en riel DIN (no incluido).
