ATC-1200 RS232/RS485/RS422 Ethernet-converter met virtuele COM-poort

ATC-1200 seriële Ethernet-converter

De ATC-1200 is een apparaatserver die apparaten met RS232-, RS485- of RS422 -interfaces verbindt met een 10/100 Mbit/s Ethernet-netwerk. Hiermee kunt u seriële apparaten op afstand beheren via virtuele COM, een directe TCP-verbinding of een bridge tussen twee converters.

De seriële interface en communicatieparameters, zoals snelheid, pariteit en stopbits, kunnen worden geconfigureerd via een browser of Windows-hulpprogramma. Het is geschikt voor de integratie van PLC's, CNC-machines, weegschalen, barcodescanners, frequentieregelaars, tijdregistratieterminals en bewakingssystemen die zijn uitgerust met een compatibele seriële poort.

De ATC-1200 is een doorontwikkeling van de ATC-1000 en biedt een compacte en kosteneffectieve oplossing voor seriële netwerken van apparatuur. Het platform is voorzien van een AX11005 RISC-processor met één cyclus per instructie, een frequentie tot 100 MHz (100 MIPS), 512 KB flashgeheugen en 32 KB SRAM. Verbeterde beheer- en prestatiefuncties zijn geïntegreerd voor gebruik in de virtuele COM-modus.

Werkwijze

• Virtuele COM-poort met VCOM: De meegeleverde software creëert een COM-poort op uw Windows-pc om via het netwerk met het seriële apparaat te communiceren, met behulp van toepassingen die op een seriële poort werken. Het ondersteunt ook HW VSP en vergelijkbare software voor het creëren van virtuele COM-poorten , geconfigureerd voor een TCP/IP-verbinding met de converter.
• Directe verbinding via TCP-socket: gegevens die van het netwerk worden ontvangen, worden doorgestuurd naar de seriële poort en vice versa. Buffers en terminators zijn configureerbaar om de gegevensoverdracht te beheren.
• Verbinding tussen twee ATC-1200's (gekoppelde modus, master/slave): Twee converters vormen een seriële brug via Ethernet, zonder tussenliggende pc. Aan beide uiteinden kunnen verschillende seriële interfaces worden gebruikt. De tweede converter is vereist en niet inbegrepen.

In servermodus ontvangt de converter de verbinding van de pc of een ander apparaat; in clientmodus initieert hij de verbinding met het geconfigureerde IP-adres. Internettoegang vereist een geschikte netwerkconfiguratie, met name bij gebruik van routers en NAT.

De communicatie is bidirectioneel, met full-duplexwerking in RS232 en RS422. De RS232-interface ondersteunt RTS/CTS hardware flow control.

Configuratie- en beheerfuncties

• Configuratie via geïntegreerde webserver en Windows-hulpprogramma's.
• Keuze uit RS232-, RS485- of RS422-interface.
• Flow control uitgeschakeld, software XON/XOFF of hardware RTS/CTS.
• Beperk verbindingen tot geautoriseerde IP-adressen.
• E-mailmeldingen voor koude herstarts, authenticatiefouten, wijzigingen in het lokale IP-adres en wachtwoordwijzigingen.
• Ondersteuning voor IPv4, TCP, UDP, ICMP, DHCP, BOOTP, ARP, DNS, HTTP, Telnet, SMTP, SNTP en UPnP-protocollen.

Functies voor apparaatdetectie en -configuratie zijn toegankelijk via stuurprogramma's, de seriële poort, Telnet en een webbrowser. SNMP-beheer en de RAW-modus voor directe netwerk-naar-serieel-communicatie zijn ook beschikbaar.

Snelheid en formaat van seriële data

De ondersteunde baudrates zijn 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 en 921600 bits/s . De snelheid van 921600 bits/s is beschikbaar op de RS422/RS485-interfaces; op RS232 is het maximum 115200 bits/s.

Het seriële formaat is configureerbaar met 5, 6, 7 of 8 databits , 1, 1,5 of 2 stopbits en even, oneven of geen pariteit.

Aansluitingen en stroomvoorziening

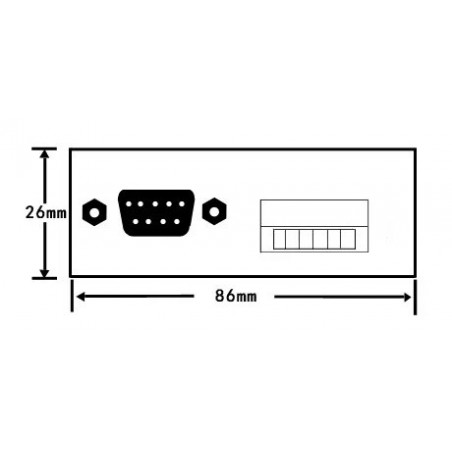

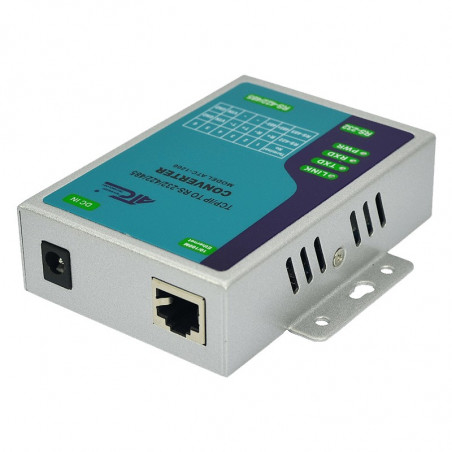

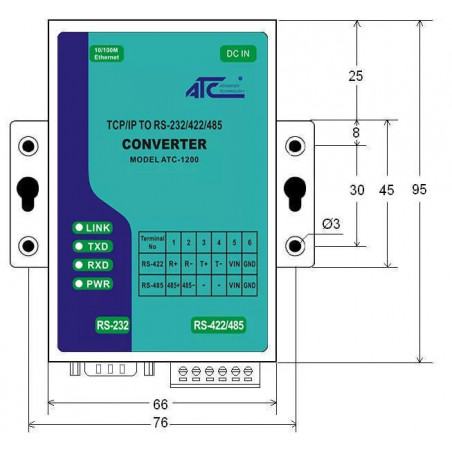

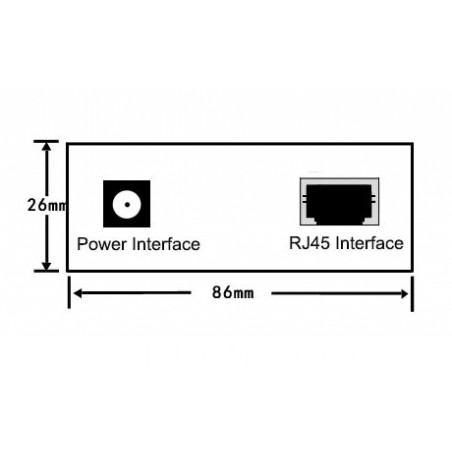

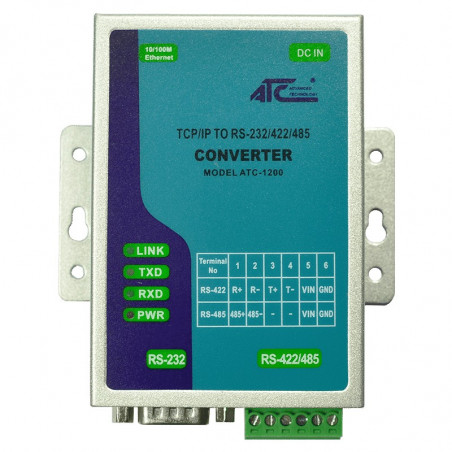

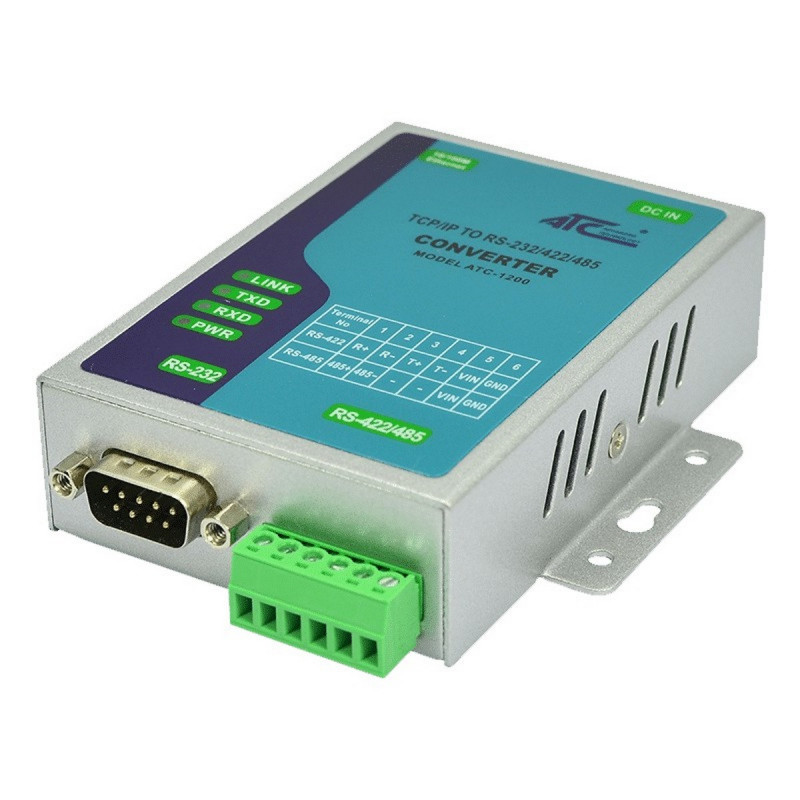

De Ethernetpoort maakt gebruik van een RJ45 -connector. De RS232-interface is beschikbaar via een DB9-male (DTE) connector , terwijl RS422/RS485 gebruikmaakt van een verwijderbaar 6-pins aansluitblok . De seriële lijnen zijn voorzien van 600W overspanningsbeveiliging; de Ethernetpoort heeft 1,5 kV magnetische isolatie.

De voeding kan worden geleverd via aansluitklemmen of via een 2,1 mm jack-aansluiting. Het apparaat accepteert 9–24 V DC en wordt geleverd met een 9 V DC-voeding .

Voor gebruik op een Wi-Fi-netwerk is een extern Wi-Fi-toegangspunt of -bridge nodig dat is aangesloten op de Ethernet-poort. Deze is niet inbegrepen.

Technische specificaties

Software en besturingssystemen

Directe toegang via TCP/IP-sockets maakt integratie met netwerktoepassingen op Windows 10, Windows 11, Windows Server, Linux en macOS mogelijk, zonder dat een COM-stuurprogramma voor de converter nodig is. Configuratie gebeurt via een webbrowser.

Om een virtuele COM-poort in Windows te creëren, kunt u VCOM, HW VSP of vergelijkbare software gebruiken. HW VSP3 biedt weer ondersteuning voor Windows 10 en Windows Server 2016; voor Windows 11 en andere recente versies moet u seriële virtualisatiesoftware kiezen die compatibel is met uw systeem. De compatibiliteit van virtuele COM is afhankelijk van de software en de geïnstalleerde driver.

Inhoud van de verpakking

• ATC-1200 seriële Ethernet-converter.
• 9V DC AC/DC-voedingsadapter.
• CD-ROM met documentatie en drivers.

De DIN-railmontage, de tweede converter voor de gekoppelde modus en externe Wi-Fi-apparaten zijn optionele accessoires die niet zijn inbegrepen.
