ATC-1200 RS232/RS485/RS422 Ethernet-omvandlare med virtuell COM-port

ATC-1200 Seriell Ethernet-omvandlare

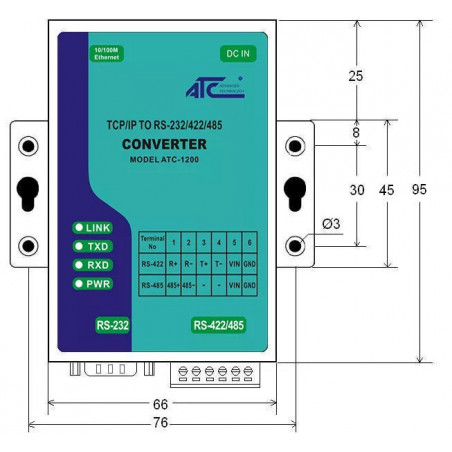

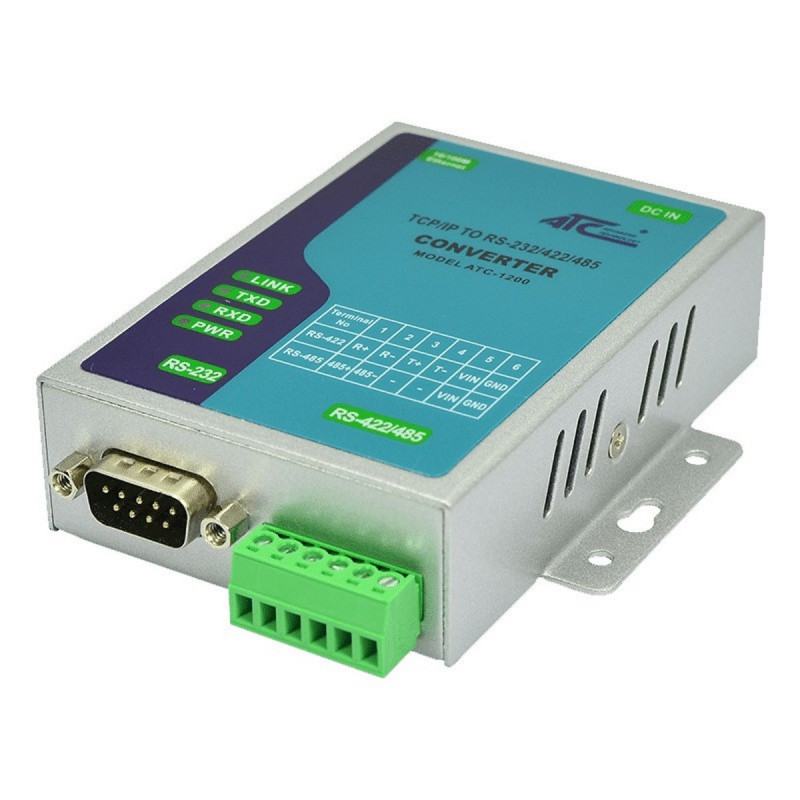

ATC-1200 är en enhetsserver som ansluter enheter med RS232-, RS485- eller RS422 -gränssnitt till ett 10/100 Mbit/s Ethernet-nätverk. Den låter dig hantera seriella enheter på distans via virtuell COM, direkt TCP-anslutning eller en brygga mellan två omvandlare.

Seriellt gränssnitt och kommunikationsparametrar, såsom hastighet, paritet och stoppbitar, kan konfigureras via en webbläsare eller ett Windows-verktyg. Den är lämplig för att integrera PLC:er, CNC:er, vågar, streckkodsläsare, växelriktare, tid- och närvaroterminaler och övervakningssystem utrustade med en kompatibel seriell port.

ATC-1200 är en vidareutveckling av ATC-1000 och erbjuder en kompakt och kostnadseffektiv lösning för seriellt nätverkande av utrustning, med en AX11005 RISC-processor med en cykel per instruktion, upp till 100 MHz (100 MIPS) frekvens, 512 KB flashminne och 32 KB SRAM. Plattformen integrerar förbättrade hanterings- och prestandafunktioner för användning i virtuellt COM-läge.

Driftsätt

• Virtuell COM-port med VCOM: Den medföljande programvaran skapar en COM-port på din Windows-dator för att kommunicera med seriellenheten över nätverket med hjälp av applikationer som fungerar på en seriell port. Den stöder även HW VSP och liknande programvara för att skapa virtuella COM-portar , konfigurerade för TCP/IP-anslutning till omvandlaren.
• Direktanslutning via TCP-uttag: data som tas emot från nätverket vidarebefordras till serieporten och vice versa. Buffertar och terminatorer kan konfigureras för att hantera dataöverföring.
• Anslutning mellan två ATC-1200 (parkopplat läge, master/slave): Två omvandlare skapar en seriell brygga via Ethernet, utan mellanliggande dator. Olika seriella gränssnitt kan användas i varje ände. Den andra omvandlaren krävs och ingår inte.

I serverläge tar omvandlaren emot anslutningen från datorn eller annan enhet; i klientläge initierar den anslutningen till den konfigurerade IP-adressen. Internetåtkomst kräver lämplig nätverkskonfiguration, särskilt när man använder routrar och NAT.

Kommunikationen är dubbelriktad, med full duplexdrift i RS232 och RS422. RS232-gränssnittet stöder RTS/CTS-hårdvaruflödeskontroll.

Konfigurations- och hanteringsfunktioner

• Konfiguration via integrerad webbserver och Windows-verktyg.
• Val av RS232-, RS485- eller RS422-gränssnitt.
• Flödeskontroll inaktiverad, programvaru-XON/XOFF eller hårdvaru-RTS/CTS.
• Begränsa anslutningar till auktoriserade IP-adresser.
• E-postmeddelanden för kallstart, autentiseringsfel, ändringar av lokala IP-adresser och lösenordsändringar.
• Stöd för IPv4-, TCP-, UDP-, ICMP-, DHCP-, BOOTP-, ARP-, DNS-, HTTP-, Telnet-, SMTP-, SNTP- och UPnP-protokoll.

Funktioner för enhetsidentifiering och konfiguration är tillgängliga via drivrutinsverktyg, serieporten, Telnet och en webbläsare. SNMP-hantering och RAW-läge för direkt nätverks-till-seriell kommunikation är också tillgängliga.

Seriell datahastighet och format

De stödda baudraterna är 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 och 921600 bit/s . Hastigheten 921600 bit/s är tillgänglig på RS422/RS485-gränssnitten; på RS232 är den maximala 115200 bit/s.

Serieformatet kan konfigureras med 5, 6, 7 eller 8 databitar , 1, 1,5 eller 2 stoppbitar och jämn, udda eller ingen paritet.

Anslutningar och strömförsörjning

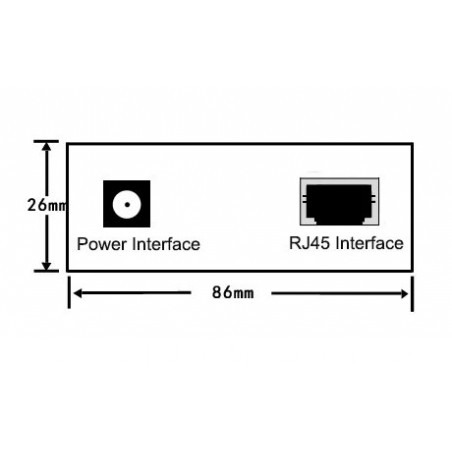

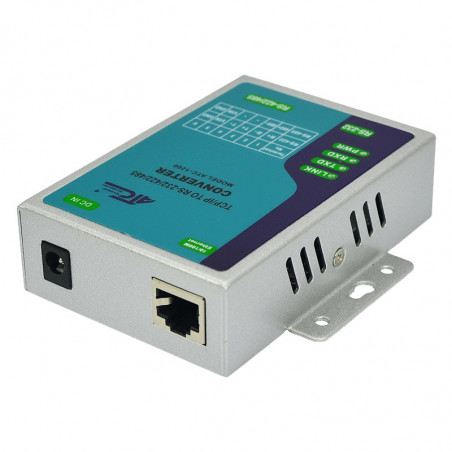

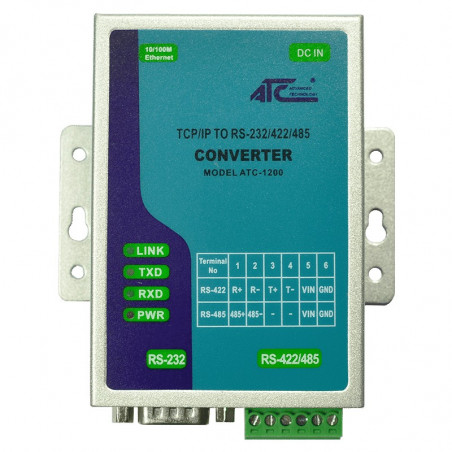

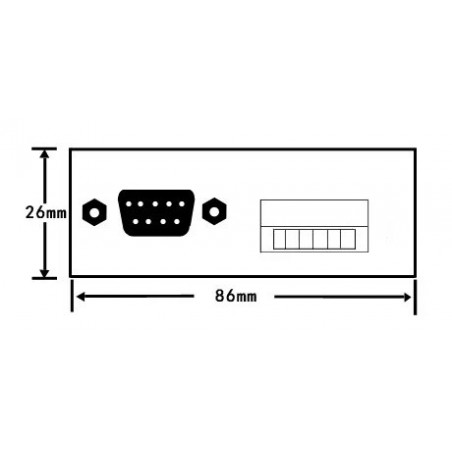

Ethernetporten använder en RJ45- kontakt. RS232-gränssnittet är tillgängligt på en DB9-hane (DTE) , medan RS422/RS485 använder en 6-polig avtagbar kopplingsplint . Seriella linjer har 600 W överspänningsskydd; Ethernetporten integrerar 1,5 kV magnetisk isolering.

Strömförsörjning kan ske via terminaler eller via ett 2,1 mm-uttag. Enheten accepterar 9–24 V DC och försörjs med en 9 V DC-strömförsörjning .

För användning i ett Wi-Fi-nätverk krävs en extern Wi-Fi-åtkomstpunkt eller brygga ansluten till Ethernet-porten, ingår ej.

Tekniska specifikationer

Programvara och operativsystem

Direktåtkomst via TCP/IP-sockets möjliggör integration med nätverksapplikationer på Windows 10, Windows 11, Windows Server, Linux och macOS , utan att det krävs en COM-drivrutin för omvandlaren. Konfigurationen görs via en webbläsare.

För att skapa en virtuell COM-port i Windows kan du använda VCOM, HW VSP eller liknande programvara . HW VSP3 återinför stödet till Windows 10 och Windows Server 2016; för Windows 11 och andra senare versioner måste du välja seriell virtualiseringsprogramvara som deklarerar kompatibilitet med ditt system. Virtuell COM-kompatibilitet beror på programvaran och dess installerade drivrutin.

Paketinnehåll

• ATC-1200 Seriell Ethernet-omvandlare.
• 9V DC AC/DC nätadapter.
• CD-ROM med dokumentation och drivrutiner.

DIN-skenefäste, en andra omvandlare för ihopparat läge och externa Wi-Fi-enheter är valfria tillbehör som inte ingår.
