Konwerter Ethernet ATC-1200 RS232/RS485/RS422 z wirtualnym portem COM

Konwerter Ethernet szeregowy ATC-1200

ATC-1200 to serwer urządzeń, który łączy urządzenia z interfejsami RS232, RS485 lub RS422 z siecią Ethernet 10/100 Mbit/s. Umożliwia zdalne zarządzanie urządzeniami szeregowymi poprzez wirtualny port COM, bezpośrednie połączenie TCP lub most między dwoma konwerterami.

Interfejs szeregowy i parametry komunikacji, takie jak prędkość, parzystość i bity stopu, można konfigurować za pomocą przeglądarki lub narzędzia systemu Windows. Nadaje się do integracji sterowników PLC, CNC, wag, czytników kodów kreskowych, falowników, terminali rejestracji czasu pracy i systemów nadzoru wyposażonych w kompatybilny port szeregowy.

ATC-1200, będący ewolucją układu ATC-1000, oferuje kompaktowe i ekonomiczne rozwiązanie do obsługi sieci urządzeń szeregowych, wyposażone w procesor RISC AX11005 z obsługą jednego cyklu na instrukcję, częstotliwością do 100 MHz (100 MIPS), 512 KB pamięci Flash i 32 KB pamięci SRAM. Platforma integruje ulepszone funkcje zarządzania i wydajności do pracy w wirtualnym trybie COM.

Tryb działania

• Wirtualny port COM z VCOM: Dostarczone oprogramowanie tworzy port COM na komputerze z systemem Windows, aby umożliwić komunikację z urządzeniem szeregowym przez sieć, za pomocą aplikacji działających na porcie szeregowym. Obsługuje również HW VSP i podobne oprogramowanie do tworzenia wirtualnych portów COM , skonfigurowanych do połączenia TCP/IP z konwerterem.
• Połączenie bezpośrednie przez gniazdo TCP: dane odebrane z sieci są przesyłane do portu szeregowego i odwrotnie. Bufory i terminatory są konfigurowalne w celu zarządzania transmisją danych.
• Połączenie między dwoma kontrolerami ATC-1200 (tryb parowany, master/slave): Dwa konwertery tworzą most szeregowy przez Ethernet, bez pośredniczącego komputera. Po obu stronach można używać różnych interfejsów szeregowych. Drugi konwerter jest wymagany i nie jest dołączony do zestawu.

W trybie serwera konwerter odbiera połączenie z komputera lub innego urządzenia; w trybie klienta inicjuje połączenie ze skonfigurowanym adresem IP. Dostęp do internetu wymaga odpowiedniej konfiguracji sieci, szczególnie w przypadku korzystania z routerów i NAT.

Komunikacja jest dwukierunkowa, z pełnym dupleksem w RS232 i RS422. Interfejs RS232 obsługuje sprzętową kontrolę przepływu RTS/CTS.

Funkcje konfiguracji i zarządzania

• Konfiguracja poprzez zintegrowany serwer WWW i narzędzia systemu Windows.
• Wybór interfejsu RS232, RS485 lub RS422.
• Kontrola przepływu wyłączona, programowe XON/XOFF lub sprzętowe RTS/CTS.
• Ogranicz połączenia do autoryzowanych adresów IP.
• Powiadomienia e-mail o zimnych rozruchach, błędach uwierzytelniania, zmianach lokalnego adresu IP i zmianie hasła.
• Obsługa protokołów IPv4, TCP, UDP, ICMP, DHCP, BOOTP, ARP, DNS, HTTP, Telnet, SMTP, SNTP i UPnP.

Funkcje wykrywania i konfiguracji urządzeń są dostępne za pośrednictwem narzędzi sterowników, portu szeregowego, protokołu Telnet i przeglądarki internetowej. Dostępne są również funkcje zarządzania SNMP oraz tryb RAW do bezpośredniej komunikacji sieciowo-szeregowej.

Prędkość i format danych szeregowych

Obsługiwane prędkości transmisji to 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 i 921600 bitów/s . Prędkość 921600 bitów/s jest dostępna na interfejsach RS422/RS485; na RS232 maksymalna prędkość wynosi 115200 bitów/s.

Format szeregowy można konfigurować za pomocą 5, 6, 7 lub 8 bitów danych , 1, 1,5 lub 2 bitów stopu oraz parzystości, nieparzystości lub jej braku.

Połączenia i zasilanie

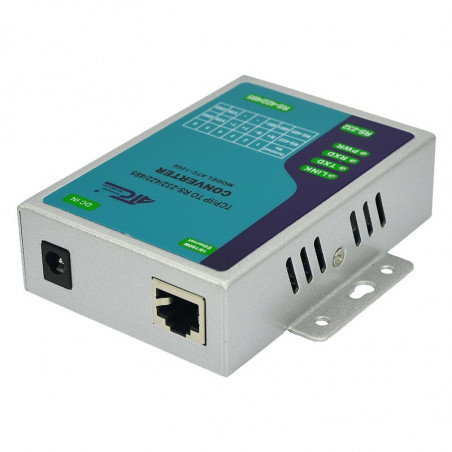

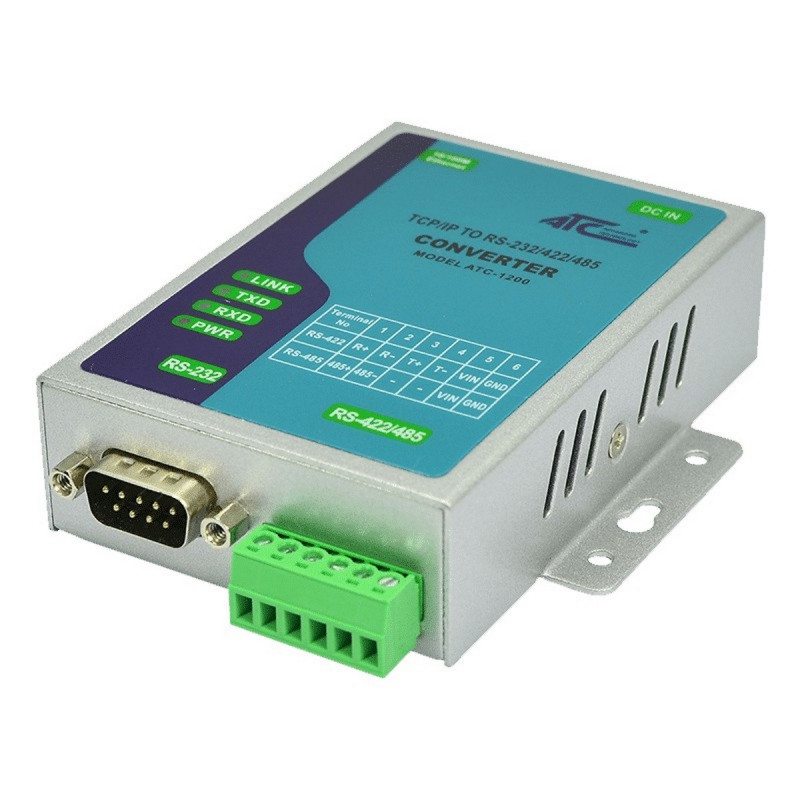

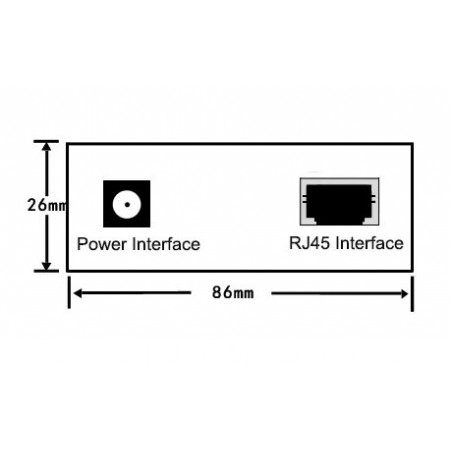

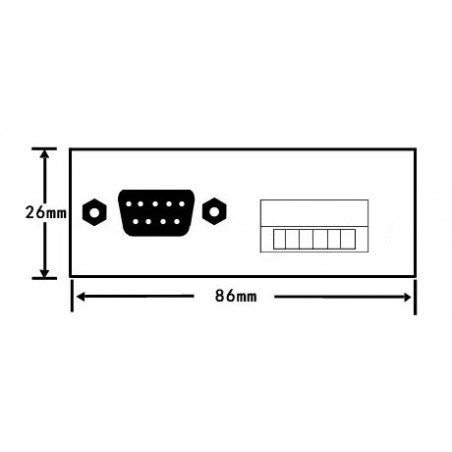

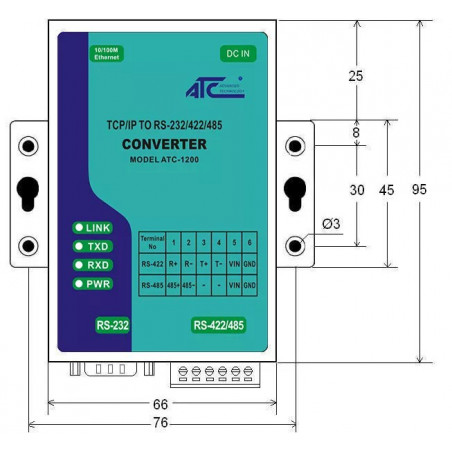

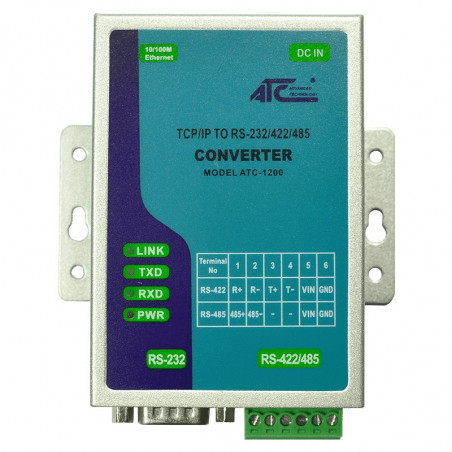

Port Ethernet wykorzystuje złącze RJ45 . Interfejs RS232 jest dostępny na złączu męskim DB9 (DTE) , natomiast RS422/RS485 wykorzystuje 6-pinowy, wyjmowany blok zacisków . Linie szeregowe są wyposażone w zabezpieczenie przeciwprzepięciowe o mocy 600 W; port Ethernet posiada izolację magnetyczną 1,5 kV.

Zasilanie może być dostarczane za pomocą zacisków lub gniazda 2,1 mm. Urządzenie akceptuje napięcie stałe 9–24 V i jest zasilane za pomocą zasilacza 9 V DC .

Do korzystania z sieci Wi-Fi wymagany jest zewnętrzny punkt dostępu Wi-Fi lub most podłączony do portu Ethernet (nie dołączono do zestawu).

Dane techniczne

Oprogramowanie i systemy operacyjne

Bezpośredni dostęp przez gniazda TCP/IP umożliwia integrację z aplikacjami sieciowymi w systemach Windows 10, Windows 11, Windows Server, Linux i macOS , bez konieczności instalowania sterownika COM dla konwertera. Konfiguracja odbywa się za pośrednictwem przeglądarki internetowej.

Aby utworzyć wirtualny port COM w systemie Windows, można użyć oprogramowania VCOM, HW VSP lub podobnego . HW VSP3 przywraca obsługę w systemach Windows 10 i Windows Server 2016; w przypadku systemu Windows 11 i nowszych wersji należy wybrać oprogramowanie do wirtualizacji szeregowej, które deklaruje zgodność z systemem. Zgodność z wirtualnym portem COM zależy od oprogramowania i zainstalowanego sterownika.

Zawartość opakowania

• Konwerter Ethernet szeregowy ATC-1200.
• Zasilacz AC/DC 9V DC.
• Płyta CD-ROM z dokumentacją i sterownikami.

Montaż na szynie DIN, drugi konwerter do trybu parowania i zewnętrzne urządzenia Wi-Fi są akcesoriami opcjonalnymi, nie wchodzącymi w skład zestawu.
