Convertisseur Ethernet série ATC-1200 (RS232, RS485, RS422, COM, émulateur TCP)

Sa polyvalence est exceptionnelle, puisqu'il permet de disposer de trois appareils en un : en modifiant simplement les paramètres sur la page web ou le logiciel de configuration, vous pouvez communiquer en RS232 sur port série DB9 standard, en RS485 et en RS422 via des bornes amovibles pratiques. Le convertisseur prend en charge tous les paramètres de communication RS232/RS485/RS422 courants (débit en bauds, bits d'arrêt, parité, etc.), ce qui permet de l'adapter à n'importe quel périphérique série via l'interface web.

Idéal pour fonctionner avec tout appareil RS232, RS485, RS422 tel que balances, BUS série, onduleurs photovoltaïques, lecteurs de codes-barres série, détecteurs de présence, unités de contrôle, appareils électroniques.

L'appareil prend en charge différents modes de fonctionnement :

Mode client/serveur avec émulateur de port PC et COM

Dans ce mode, le convertisseur vous permet de vous connecter à distance à un port COM virtuel créé sur votre PC Windows à l'aide du logiciel fourni, VCOM. Vous pouvez ainsi utiliser le logiciel que vous utilisez habituellement pour communiquer avec vos périphériques série connectés au convertisseur via le réseau local ou Internet.

La communication est toujours bidirectionnelle, comme pour un port série standard, et en RS232 et RS422, elle est également en duplex intégral. En RS232, tous les signaux d'un port série DB9 standard sont pris en charge, y compris les signaux de contrôle.

En mode serveur, le logiciel installé sur le PC établit la connexion initiale, contacte le convertisseur et lance la communication. En mode client, en revanche, le convertisseur tente de contacter une adresse IP préenregistrée dans la fenêtre de configuration pour lancer la communication. Ces deux modes permettent de contourner les routeurs ou les utilisateurs Internet situés derrière un NAT.

Mode client/serveur avec PC et connexion directe par socket TCP

Il permet de communiquer directement avec le port série via une socket TCP. Concrètement, les caractères adressés à la socket TCP ouverte seront directement transmis au port série RS232, RS485 ou RS422, et inversement.

Il est possible de configurer des tampons d'envoi avec des caractères de terminaison pour gérer la communication ainsi que les modes d'envoi et de réception des données.

La communication est toujours bidirectionnelle, comme pour un port série standard, et en RS232 et RS422, elle est également en duplex intégral. Le RS232 prend en charge tous les signaux d'un port série DB9 standard, y compris les signaux de contrôle. Cela vous permet de communiquer avec vos périphériques série connectés au convertisseur via le réseau local ou Internet.

En mode serveur, le logiciel installé sur le PC établit la connexion initiale, contacte le convertisseur et lance la communication. En mode client, en revanche, le convertisseur tente de contacter une adresse IP préenregistrée dans la fenêtre de configuration pour lancer la communication. Ces deux modes permettent de contourner les routeurs ou les utilisateurs Internet situés derrière un NAT.

• Mode client/serveur utilisant deux ATC 1200 (nécessite un deuxième convertisseur non fourni)

Dans ce mode, deux ATC 1200 peuvent communiquer directement sans PC ni autre équipement. Par exemple, deux périphériques RS232, RS485 ou RS422 peuvent être connectés, ou deux interfaces différentes peuvent être utilisées sur les deux périphériques. Ce mode de communication est ainsi totalement transparent et simple d'utilisation. Le réseau Ethernet sert alors de pont entre les deux ports, extensible à un réseau local et à Internet.

La communication est toujours bidirectionnelle, comme pour un port série standard, et en RS232 et RS422, elle est également en duplex intégral. Le RS232 prend en charge tous les signaux d'un port série DB9 standard, y compris les signaux de contrôle. Cela vous permet de communiquer avec vos périphériques série connectés au convertisseur via le réseau local ou Internet.

Chacun des deux convertisseurs peut fonctionner en mode client ou serveur. Le convertisseur configuré en tant que client tentera de se connecter à l'adresse IP du convertisseur serveur préconfiguré sur la page de configuration web. La possibilité de choisir le convertisseur à utiliser en tant que serveur ou client est utile pour éviter les obstacles tels que les routeurs ou les utilisateurs Internet situés derrière un NAT.

Il peut également être utilisé sur les réseaux Wi-Fi sans fil en ajoutant un point d'accès AP ou un point d'accès client AP comme le nôtre, actuellement en vente surEBAY|MAGASIN MECTRONICAPour toute information concernant la configuration, l'expédition en gros ou tout autre sujet, n'hésitez pas à nous contacter !

L'ATC-1200 est un convertisseur Ethernet-série (serveur de périphériques) hautement intégré et économique. Il intègre un processeur RISC AX11005 monocycle par instruction, cadencé à 100 MHz (100 MIPS), 512 Ko de mémoire Flash intégrée et 32 Ko de mémoire SRAM. Il dispose d'un port Ethernet 10/100 Mbit/s et d'un port série avec protocole de synchronisation RTS/CTS.

Ce dispositif permet de contrôler des appareils dotés de ports RS232/422/485 situés quasiment n'importe où (via Ethernet ou Internet). Il détecte automatiquement les appareils dans la configuration réseau grâce aux panneaux de contrôle, au port série, à Telnet, aux navigateurs web, à la commutation automatique SNMP entre les pilotes et en mode RAW.

Prend en charge les protocoles TCP/IP, UDP, DHCP, ICMP, IPv4, BOOTP, ARP, DNS, SMTP, SNTP, uPNP et HTTP.

L'ATC-1200 représente une évolution par rapport à l'ATC-1000, modèle à succès. Cette nouvelle génération offre des fonctionnalités plus avancées, moyennant un prix légèrement supérieur. Il en résulte une conception améliorée et plus fiable, compatible avec un plus grand nombre d'applications et d'appareils.

Grâce au nouveau processeur, offrant de meilleures performances, une latence réduite et davantage de fonctionnalités, l'appareil dispose des nouvelles fonctions suivantes :

Notifications par e-mail

Vous pouvez recevoir des notifications par e-mail si un utilisateur démarre le convertisseur à froid, si une erreur d'authentification se produit, si l'adresse IP locale a changé ou si le mot de passe a été modifié.

Restrictions d'adresse IP

Vous pouvez autoriser uniquement certaines adresses IP à se connecter à l'ATC-1200.

Débits en bauds plus élevés

Débits de transmission jusqu'à 921600 bps pour RS485/RS422.

Fonctionne de manière optimale en mode COM virtuel

L'ATC-1200 est un serveur de périphériques industriels conçu pour connecter des appareils dotés de ports RS232/422/485, tels que des CNC, des PLC, des balances électroniques, des scanners et autres appareils, directement à un réseau Ethernet TCP/IP 10/100 Mbps.

En plus de permettre la mise en réseau de périphériques série, tout hôte (serveur PC ou station de travail) peut également accéder à des périphériques série distants en ajoutant un ATC-1000 au port série existant.

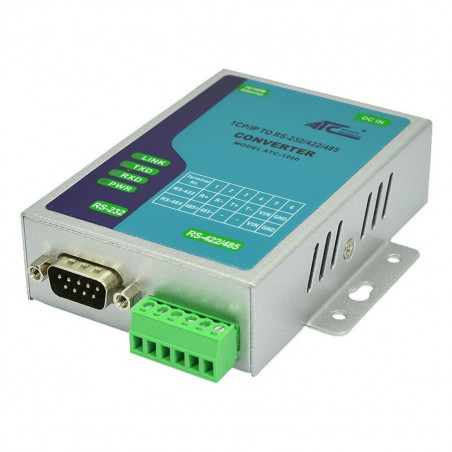

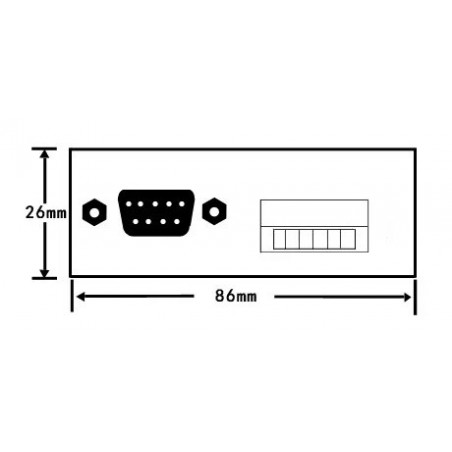

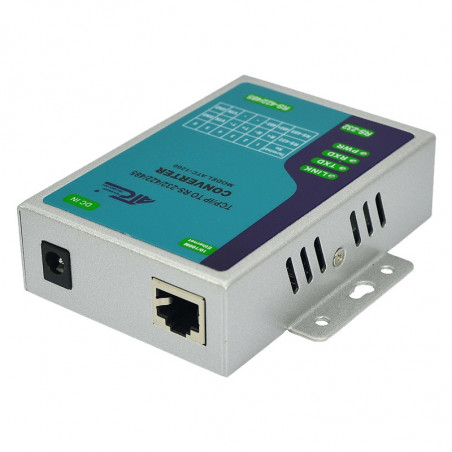

L'appareil est doté d'une interface Ethernet sur connecteur RJ45, de connecteurs DB9M (DTE) pour la connexion d'une interface RS232 et de bornes extractibles pour la connexion RS422/485. Le convertisseur est également équipé d'une protection contre les surtensions sur l'interface RS422/485.

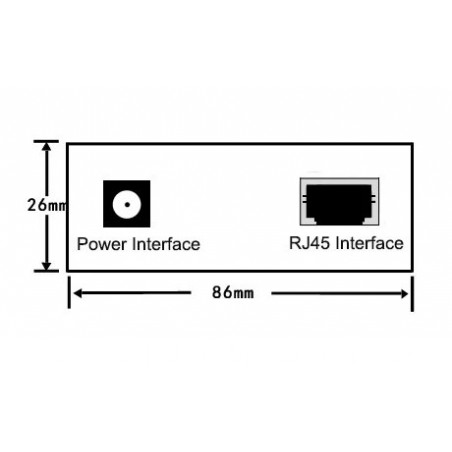

L'alimentation peut être fournie soit par des bornes amovibles, soit par un adaptateur 9 Vcc standard (inclus) (prise jack). 2.1mm).

L'appareil est équipé d'un serveur web, ce qui permet de le configurer à partir d'un navigateur standard (par exemple Internet Explorer).

L'appareil peut être configuré en mode maître ou esclave, permettant à deux appareils d'être connectés indépendamment l'un de l'autre pour contrôler à distance une ligne série via un réseau Ethernet (mode apparié).

Le produit est livré avec les accessoires suivants :

• Adaptateur secteur AC/DC
• Documentation et pilotes sur CD-ROM
• Un adaptateur est disponible en option pour permettre le montage sur rail DIN (non inclus).

CARACTÉRISTIQUES
