ATC-109N RS485/RS422-Repeater mit galvanischer Trennung bis 3500 V

110,70 €
Bruttopreis

Der ATC-109N Repeater erweitert RS422/RS485-Netzwerke um mehr als 1200 m und unterstützt bis zu 32 Geräte pro Segment. Er bietet galvanische Trennung bis 3500 V und einen Überspannungsschutz von 1000 W auf beiden Seiten. Unterstützt 4-Draht-RS422-Vollduplex, 2-Draht-RS485-Halbduplex sowie RS422/RS485-Konvertierung. Abnehmbare Klemmen und ein 9-V-Netzteil sind im Lieferumfang enthalten.

Menge
In Stock

  Sichere Zahlungen

Bezahlen Sie sicher mit Kreditkarte, PayPal, Amazon Pay oder Banküberweisung

  Schneller Versand

Wir liefern in ganz Europa und weltweit mit UPS, DHL und DPD

  Einfache Rückgabe in 30 Tagen

Sie haben 30 Tage ab Lieferung Zeit, das Produkt zurückzugeben, wenn Sie nicht zufrieden sind

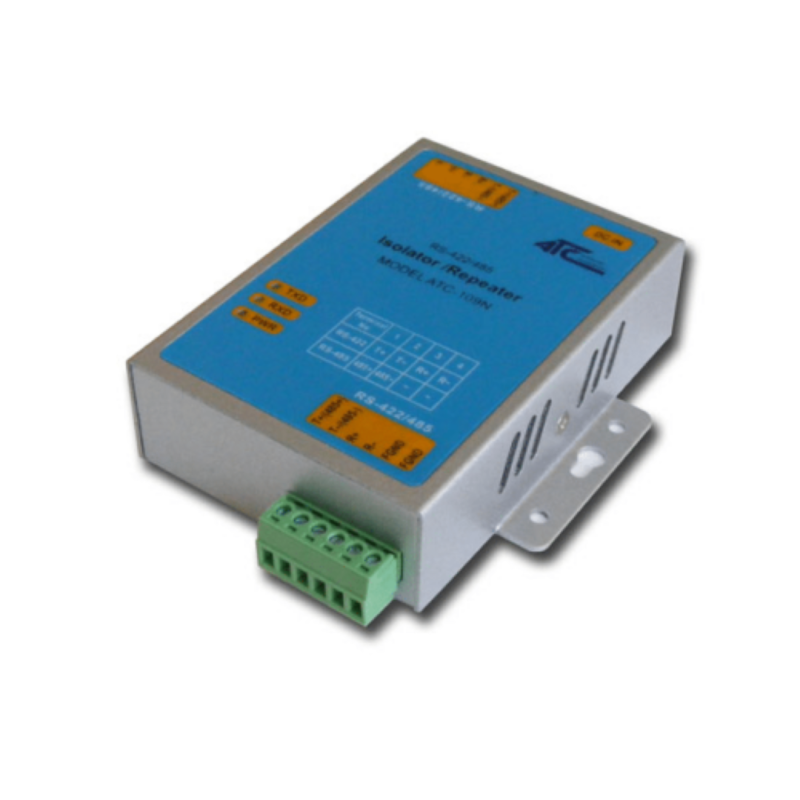

ATC-109N serieller Repeater für RS422- und RS485-Netzwerke

Der ATC-109N ist ein Schnittstellen-Repeater, der die Kommunikationsreichweite und die Anzahl der an ein RS422/RS485-Netzwerk anschließbaren Geräte erweitert. Er ermöglicht die Erweiterung des Netzwerks über die in der EIA-Spezifikation festgelegten Grenzen von 1200 m und 32 Geräten pro Segment hinaus, indem er das Netzwerk in über den Repeater verbundene Segmente unterteilt.

Galvanische Trennung und Überspannungsschutz

Das Gerät verfügt über eine galvanische Trennung bis zu 3500 V und einen Überspannungsschutz von 1000 W auf beiden Seiten . Diese Merkmale schützen serielle Schnittstellen vor elektrischen Störungen in Automatisierungs- und Steuerungsnetzwerken.

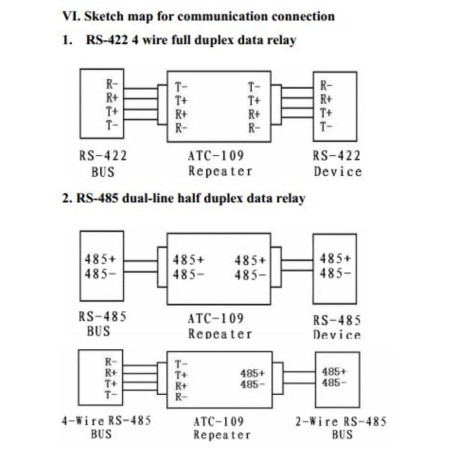

Drei Kommunikationsarten

  • RS422 4-Draht, Vollduplex: gleichzeitige Kommunikation in beide Richtungen.
  • RS485 2-Draht, Halbduplex: Abwechselndes Senden und Empfangen über dasselbe Drahtpaar.
  • Von RS422 4-Draht zu RS485 2-Draht, Halbduplex: Verbindung zwischen Schnittstellen mit unterschiedlichen Verdrahtungskonfigurationen.

Hauptmerkmale

  • Modell: ATC-109N.
  • Funktion: Serieller Netzwerk-Repeater und -Extender RS422/RS485.
  • Netzwerkerweiterung: Vergrößerung des Abstands und der Anzahl der Knoten durch Segmentierung.
  • Galvanische Trennung: bis zu 3500 V.
  • Überspannungsschutz: 1000 W auf beiden Seiten.

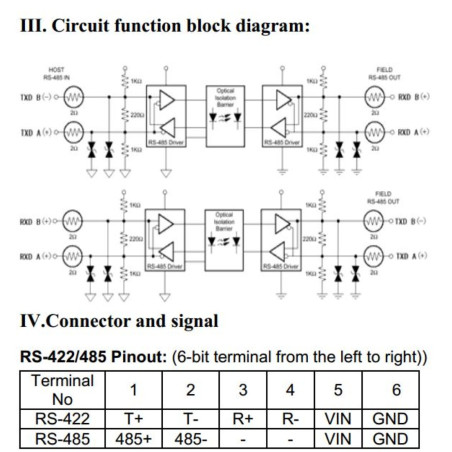

  • RS422/RS485-Anschlüsse: abnehmbare Klemmen.
  • Unterstützte Betriebsarten: 4-Draht-Vollduplex und 2-Draht-Halbduplex.

Anschlüsse und Stromversorgung

Abnehmbare Klemmen für die RS422/RS485-Schnittstellen erleichtern die Verkabelung und Wartung. Die Stromversorgung kann über die abnehmbaren Klemmen oder über das mitgelieferte 9-V-Gleichstromnetzteil mit 2,1-mm-Klinkenstecker erfolgen.

Packungsinhalt

  • RS422/RS485 Repeater ATC-109N.
  • 9V AC/DC-Netzteil.

Anwendungen

Geeignet zur Erweiterung serieller Busse in Automatisierungssystemen, Überwachungssystemen und Steuerungsnetzwerken, die mehrere RS422/RS485-Kommunikationssegmente benötigen.
