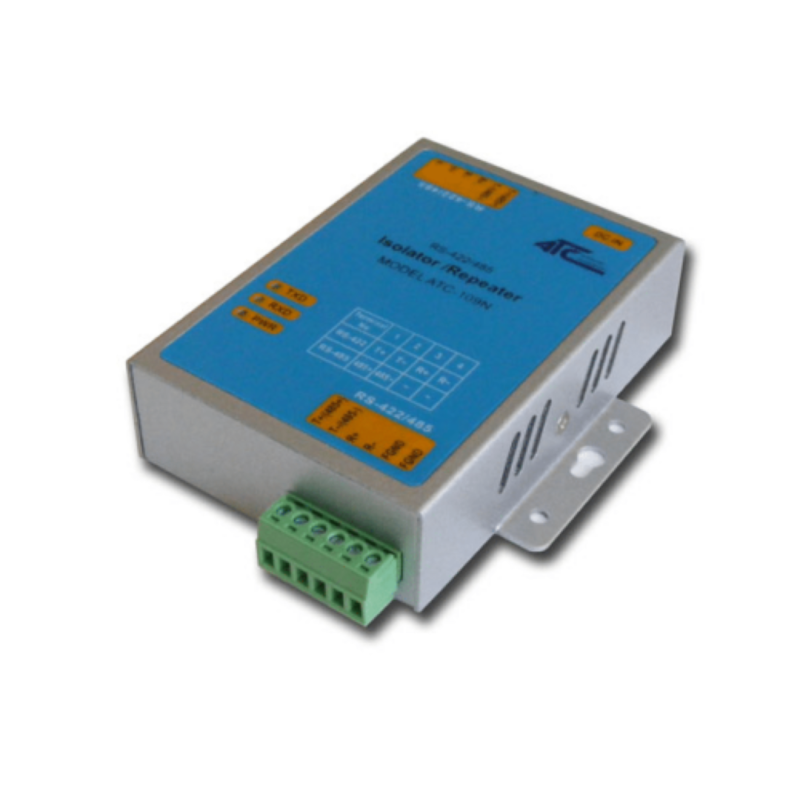

Répéteur ATC-109N RS485/RS422 avec isolation galvanique 3500 V

Répéteur série ATC-109N pour réseaux RS422 et RS485

L' ATC-109N est un répéteur d'interface conçu pour étendre la portée de communication et le nombre de périphériques pouvant être connectés à un réseau RS422/RS485. Il permet d'étendre le réseau au-delà des limites de référence de 1 200 m et de 32 périphériques par segment spécifiées par la norme EIA, en le divisant en segments connectés via le répéteur.

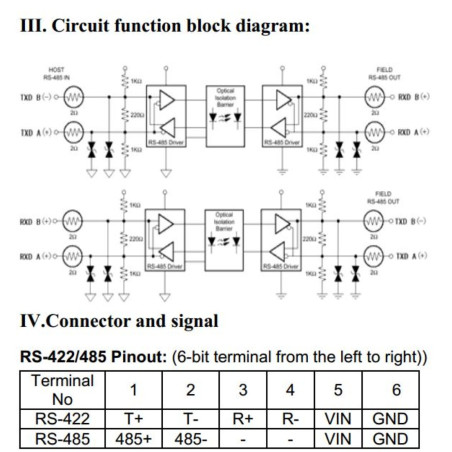

Isolation galvanique et protection contre les surtensions

Ce dispositif intègre une isolation galvanique jusqu'à 3 500 V et une protection contre les surtensions de 1 000 W sur les deux faces . Ces caractéristiques contribuent à protéger les interfaces série contre les perturbations électriques dans les réseaux d'automatisation et de contrôle.

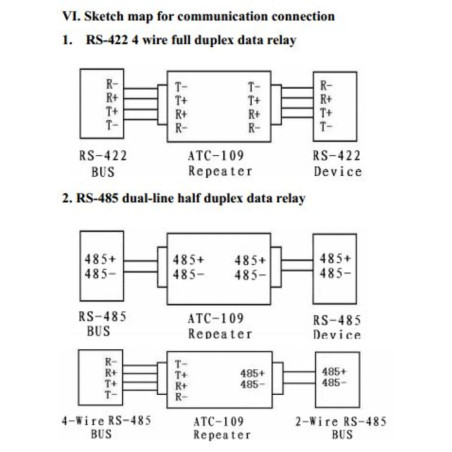

Trois modes de communication

• RS422 4 fils, duplex intégral : communication simultanée dans les deux sens.
• RS485 2 fils, semi-duplex : transmission et réception alternées sur la même paire de fils.
• De RS422 4 fils à RS485 2 fils, semi-duplex : connexion entre interfaces avec des configurations de câblage différentes.

Caractéristiques principales

• Modèle : ATC-109N.
• Fonction : Répéteur et extenseur de réseau série RS422/RS485.
• Extension du réseau : augmentation de la distance et du nombre de nœuds par segmentation.
• Isolation galvanique : jusqu'à 3500 V.
• Protection contre les surtensions : 1000 W des deux côtés.
• Connexions RS422/RS485 : bornes amovibles.
• Modes pris en charge : duplex intégral 4 fils et semi-duplex 2 fils.

Connexions et alimentation électrique

Les bornes amovibles des interfaces RS422/RS485 facilitent le câblage et la maintenance. L'alimentation peut être fournie soit par ces bornes, soit par le bloc d'alimentation 9 V CC inclus, doté d'une prise jack 2,1 mm .

Contenu de l'emballage

• Répéteur RS422/RS485 ATC-109N.
• Adaptateur secteur 9V AC/DC.

Applications

Convient pour étendre les bus série dans les systèmes d'automatisation, les systèmes de supervision et les réseaux de contrôle nécessitant plusieurs segments de communication RS422/RS485.
