50 láminas azules de fácil despegue para la fabricación doméstica de placas de circuito impreso CS.

Hojas de papel especiales que permiten crear placas de circuitos impresos sin necesidad de fotocopiadora. Olvídese del fotograbado: basta con fotocopiar o imprimir el molde. Paquete de 50 unidades.

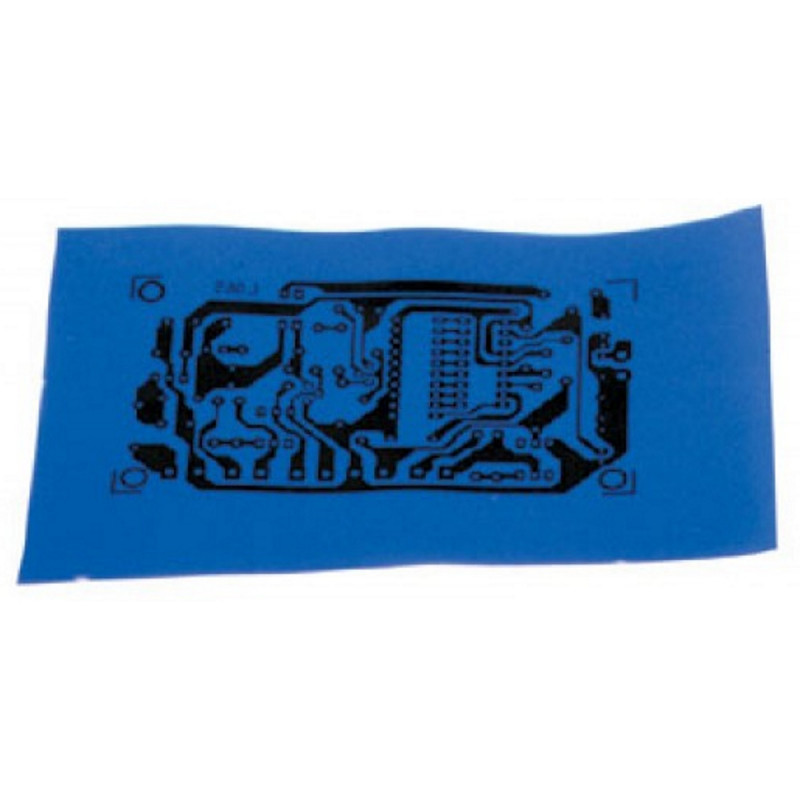

El proceso "PnP" (PRESS n PEEL) para la creación de placas de circuito impreso elimina los numerosos pasos necesarios para el fotograbado tradicional. Utiliza una película transparente recubierta con una sustancia azul que permite transferir las pistas del circuito impreso, previamente impresas en la cara sensible de la película con una fotocopiadora o impresora láser, a la superficie de cobre de la placa. Sin pasos adicionales, se puede proceder directamente al grabado. Simplemente fotocopie el patrón en la superficie sensible de esta película o imprima las pistas cs impreso con una impresora láser. A continuación, coloque la cara impresa sobre el cobre de la placa y planche la superficie brillante durante unos minutos. Se suministra con instrucciones. Tamaño de la hoja: 21,6 x 28,4 cm.

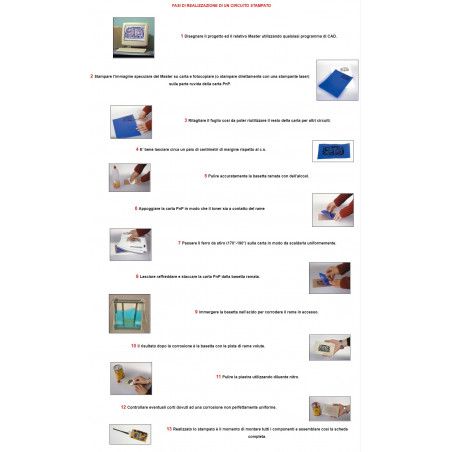

FASES DE FABRICACIÓN DE UNA PLACA DE CIRCUITO IMPRESO

1. Dibuje el proyecto y el patrón correspondiente utilizando cualquier programa CAD.

2 Imprima la imagen especular del original en papel y fotocopie (o imprima directamente con una impresora láser) en el lado rugoso del papel PnP.

3 Recorta la hoja para que puedas reutilizar el resto del papel para otros circuitos.

4 Es bueno dejar un margen de un par de centímetros desde el cs

5. Limpie a fondo la base de cobre con alcohol.

6. Coloque el papel PnP de manera que el tóner esté en contacto con el cobre.

7 Pase la plancha (170°-190°) sobre el papel para calentarlo uniformemente.

8. Déjelo enfriar y retire el papel PnP de la base de cobre.

9 Sumerge la placa de prototipos en el ácido para corroer el exceso de cobre.

10 El resultado después de la corrosión es la placa con las pistas de cobre deseadas.

11. Limpie la placa con disolvente de nitrocelulosa.

12 Compruebe si hay cortocircuitos debido a corrosión irregular.

13 Una vez que se fabrica la placa de circuito impreso, es hora de ensamblar todos los componentes y así ensamblar la placa completa.
