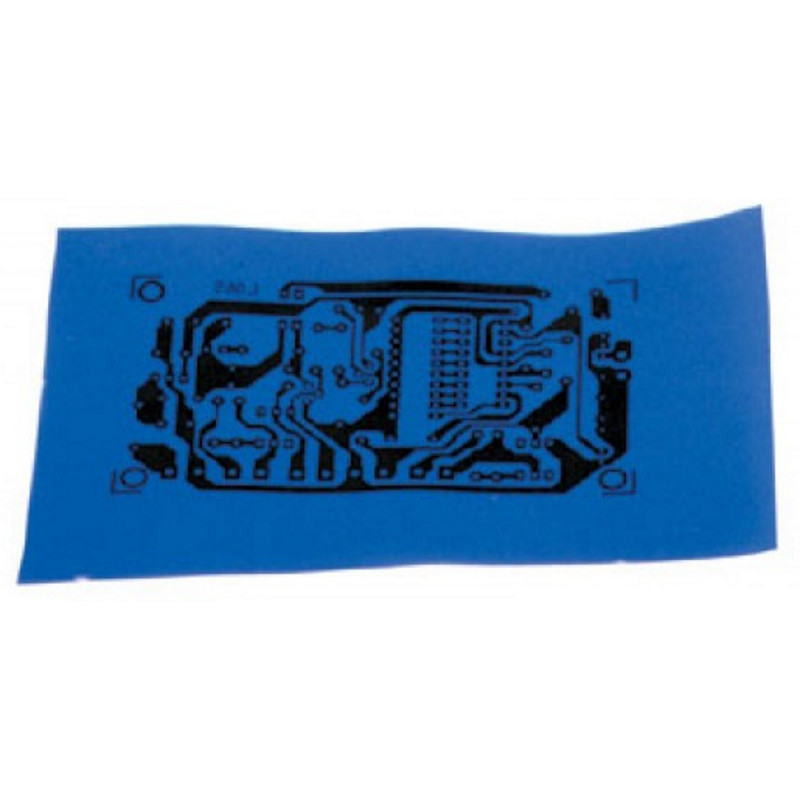

50 films plastiques bleus prédécoupés pour la fabrication artisanale de circuits imprimés CS

Feuilles de papier spéciales permettant de créer des circuits imprimés sans photocopieur. Plus besoin de photogravure : grâce à un film sur lequel il suffit de photocopier ou d’imprimer le master. Paquet de 50.

Le procédé « PnP » (Press n PEEL) de création de circuits imprimés élimine les nombreuses étapes de la photogravure traditionnelle. Il utilise un film transparent recouvert d'une substance bleue, permettant de transférer les pistes du circuit imprimé, préalablement imprimées sur la face sensible du film à l'aide d'une photocopieuse ou d'une imprimante laser, sur la surface cuivrée du circuit imprimé. La gravure peut ainsi être effectuée immédiatement. Il suffit de photocopier le master sur la face sensible du film, ou d'y imprimer les pistes cs imprimé avec une imprimante laser. Ensuite, placez la face imprimée sur le cuivre du circuit imprimé et repassez la surface brillante pendant quelques minutes. Instructions incluses. Dimensions d'une feuille : 21,6 x 28,4 cm.

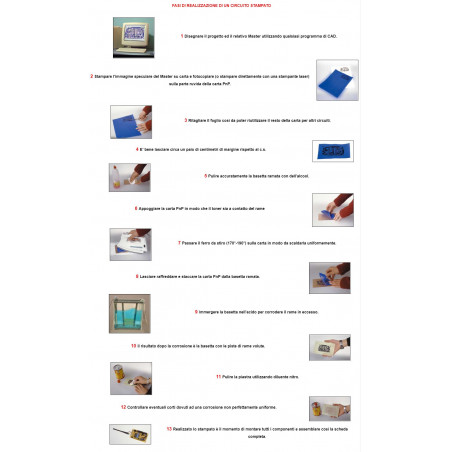

PHASES DE FABRICATION D'UN CIRCUIT IMPRIMÉ

1. Dessinez le projet et le modèle associé à l'aide d'un logiciel de CAO.

2 Imprimez l'image miroir du Maître sur du papier et photocopiez-la (ou imprimez-la directement avec une imprimante laser) sur le côté rugueux du papier PnP.

3 Découpez la feuille afin de pouvoir réutiliser le reste du papier pour d'autres circuits.

4 Il est bon de laisser une marge d'environ deux centimètres par rapport au cs

5 Nettoyez soigneusement la base en cuivre avec de l'alcool.

6. Placez le papier PnP de manière à ce que le toner soit en contact avec le cuivre.

7 Passez le fer (170°-190°) sur le papier pour le chauffer uniformément.

8 Laissez refroidir et décollez le papier PnP de la base en cuivre.

9. Trempez la plaque d'essai dans l'acide pour corroder l'excès de cuivre.

10 Le résultat après corrosion est la carte avec les pistes de cuivre souhaitées.

11 Nettoyer la plaque avec du diluant nitro.

12. Vérifier l'absence de courts-circuits dus à une corrosion irrégulière.

13 Une fois le circuit imprimé réalisé, il est temps d'assembler tous les composants et ainsi d'assembler la carte complète.
