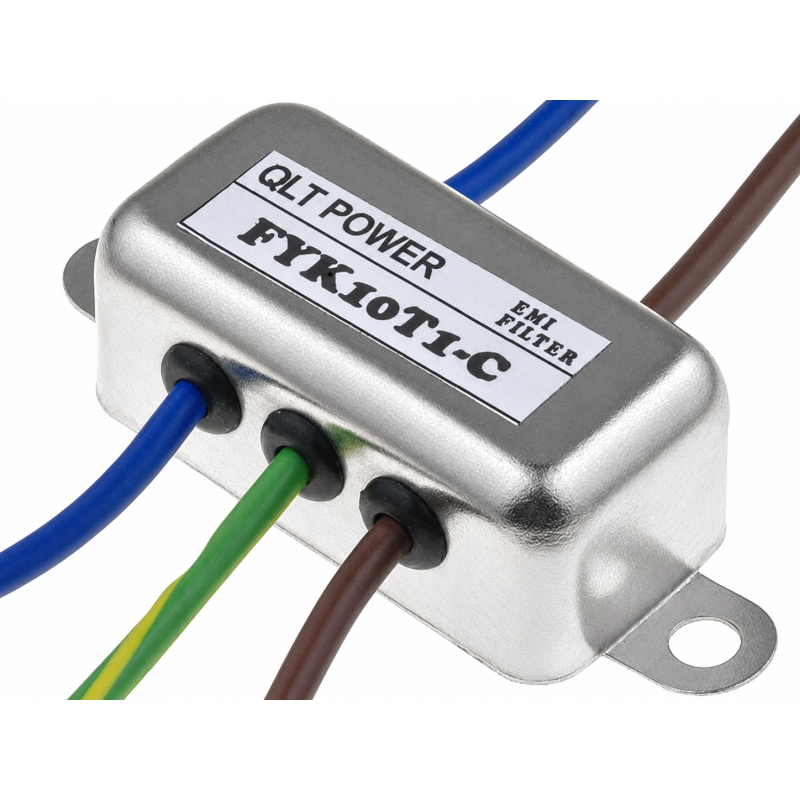

Filtro di rete antidisturbo EMI QLT POWER FYK10T1-C 250 V AC 10 A con cavi

Il QLT POWER FYK10T1-C è un filtro di rete antidisturbo EMI per attenuare i disturbi elettromagnetici condotti sulle linee di alimentazione di apparecchiature elettriche ed elettroniche compatibili. Supporta una tensione di lavoro di 250 V AC e una corrente massima di 10 A.

I collegamenti sono realizzati tramite conduttori lunghi circa 10 cm, utilizzabili con morsetti adatti all'applicazione. La custodia metallica è dotata di fori per il fissaggio.

Connessioni

• Ingresso: fase, neutro e terra
• Uscita: fase e neutro
• Terminali: conduttori su cavo elettrico, lunghezza circa 10 cm

Caratteristiche tecniche

• Produttore: QLT POWER
• Modello: FYK10T1-C
• Serie: FYK
• Tipologia: filtro antidisturbo EMI
• Tensione di lavoro: 250 V AC
• Corrente di lavoro massima: 10 A
• Induttanza di ogni avvolgimento: 0,3 mH
• Capacità Cx: 100 nF
• Capacità Cy: 3,3 nF
• Corrente di dispersione: 0,8 mA
• Temperatura di lavoro: da −25 a +85 °C
• Resistenza di isolamento minima: 100 MΩ
• Tensione di prova AC: 1,8 kV

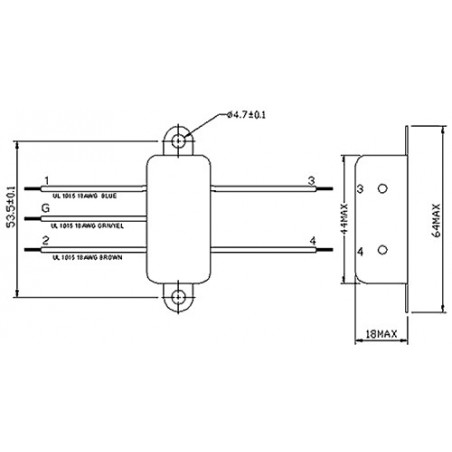

• Diametro dei fori di montaggio: 4,7 mm
• Interasse dei fori di montaggio: 53,5 mm
• Peso lordo: 40 g

Impiego e compatibilità

Adatto al filtraggio della rete in apparecchiature compatibili e alla sostituzione di un filtro danneggiato quando i dati elettrici, le connessioni e le caratteristiche meccaniche corrispondono a quelli richiesti dall'apparecchio. Verificare prima dell'acquisto la corrente assorbita, l'ingombro e i punti di fissaggio.

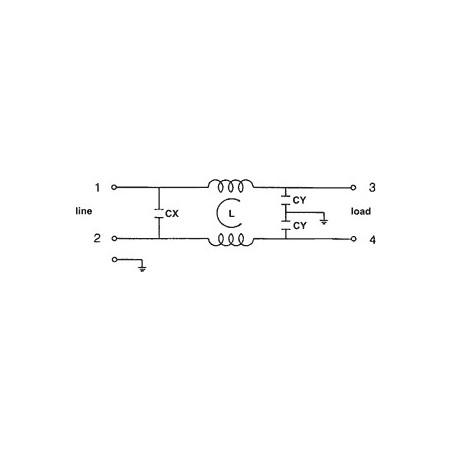

Il filtro opera sulla tensione di rete: l'installazione deve essere eseguita da personale qualificato, rispettando lo schema di collegamento e le indicazioni del produttore.
