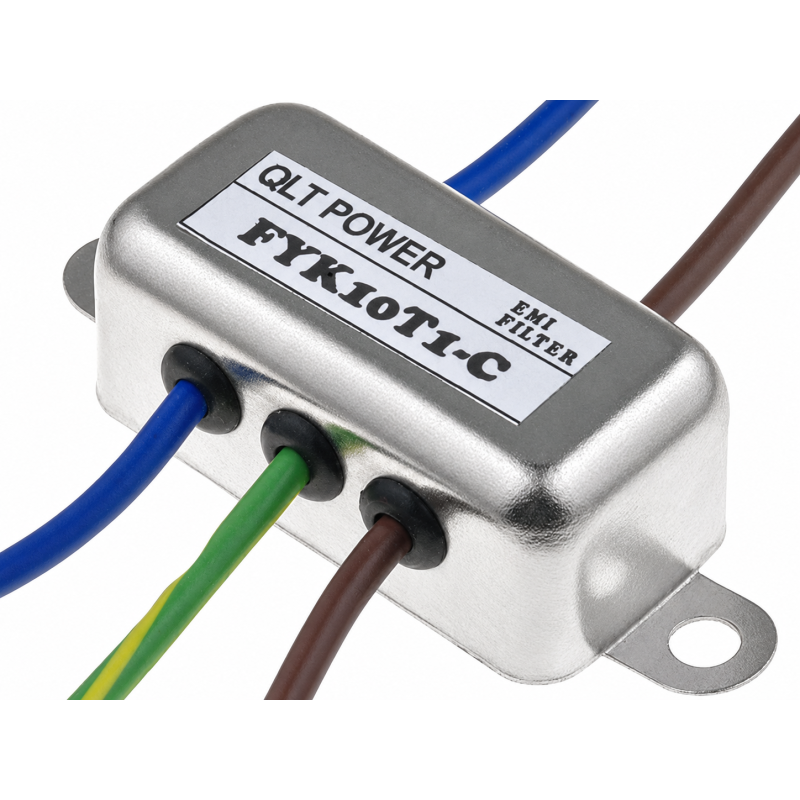

Filtro de red QLT POWER FYK10T1-C de 250 V CA y 10 A para supresión de ruido EMI, con cables.

El QLT POWER FYK10T1-C es un filtro de ruido EMI diseñado para reducir las interferencias electromagnéticas en las líneas de alimentación de equipos eléctricos y electrónicos compatibles. Admite una tensión de funcionamiento de 250 V CA y una corriente máxima de 10 A.

Las conexiones se realizan mediante conductores de aproximadamente 10 cm de longitud , que pueden utilizarse con terminales adecuados para la aplicación. La carcasa metálica está equipada con orificios de fijación.

Conexiones

• Entrada: fase, neutro y tierra
• Salida: fase y neutro
• Terminales: conductores en cable eléctrico, longitud aproximada de 10 cm.

Características técnicas

• Fabricante: QLT POWER
• Modelo: FYK10T1-C
• Serie: FYK
• Tipo: Filtro de ruido EMI
• Tensión de funcionamiento: 250 V CA
• Corriente máxima de trabajo: 10 A

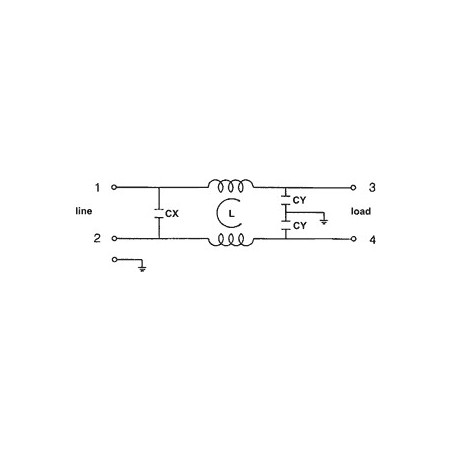

• Inductancia de cada bobinado: 0,3 mH
• Capacitancia Cx: 100 nF
• Capacitancia Cy: 3,3 nF
• Corriente de fuga: 0,8 mA
• Temperatura de funcionamiento: de -25 a +85 °C
• Resistencia de aislamiento mínima: 100 MΩ
• Tensión de prueba de CA: 1,8 kV

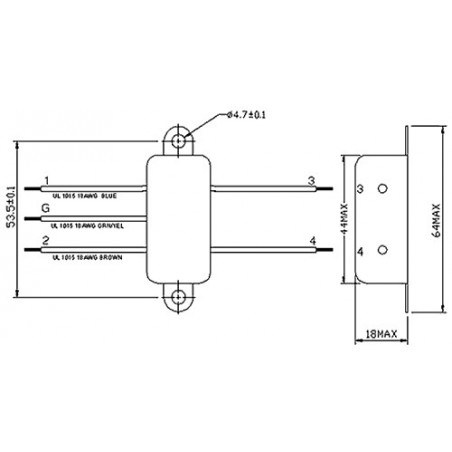

• Diámetro del orificio de montaje: 4,7 mm
• Distancia entre orificios de montaje: 53,5 mm
• Peso bruto: 40 g

Uso y compatibilidad

Adecuado para filtrar la corriente eléctrica en dispositivos compatibles y para reemplazar un filtro dañado cuando los datos eléctricos, las conexiones y las características mecánicas coinciden con los requisitos del dispositivo. Verifique el consumo de corriente, el tamaño y los puntos de montaje antes de comprarlo.

El filtro funciona con la tensión de la red eléctrica: la instalación debe ser realizada por personal cualificado, respetando el diagrama de conexión y las instrucciones del fabricante.
