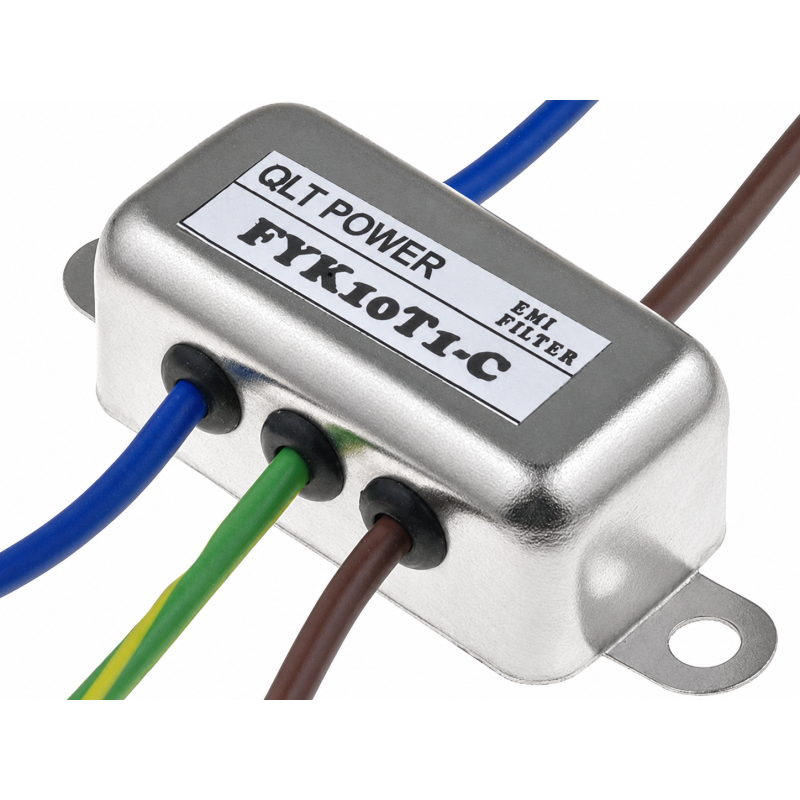

QLT POWER FYK10T1-C 250 V AC 10 A EMI-ruisonderdrukkingsfilter voor in het lichtnet met kabels

De QLT POWER FYK10T1-C is een EMI-ruisfilter voor het verminderen van elektromagnetische interferentie op de voedingslijnen van compatibele elektrische en elektronische apparatuur. Het filter ondersteunt een werkspanning van 250 V wisselstroom en een maximale stroomsterkte van 10 A.

De verbindingen worden gemaakt met geleiders van circa 10 cm lang , die kunnen worden gebruikt met klemmen die geschikt zijn voor de toepassing. De metalen behuizing is voorzien van bevestigingsgaten.

Verbindingen

• Ingang: fase, nul en aarde
• Uitgang: fase en neutraal
• Aansluitingen: geleiders op een elektrische kabel, lengte circa 10 cm

Technische kenmerken

• Fabrikant: QLT POWER
• Model: FYK10T1-C
• Serie: FYK
• Type: EMI-ruisfilter
• Werkspanning: 250 V wisselstroom
• Maximale werkstroom: 10 A
• Inductantie van elke wikkeling: 0,3 mH
• Capaciteit Cx: 100 nF
• Capaciteit Cy: 3,3 nF
• Lekstroom: 0,8 mA
• Bedrijfstemperatuur: -25 tot +85 °C
• Minimale isolatieweerstand: 100 MΩ
• AC-testspanning: 1,8 kV

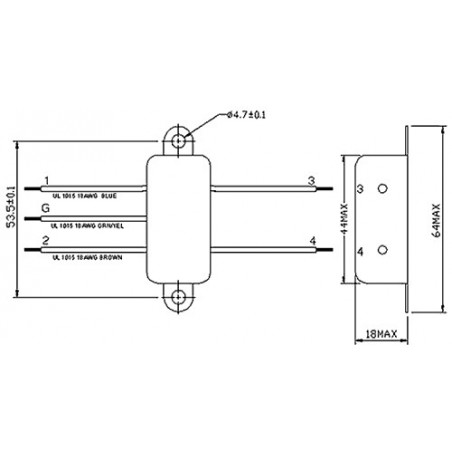

• Diameter van het montagegat: 4,7 mm
• Afstand tussen de montagegaten: 53,5 mm
• Brutogewicht: 40 g

Gebruik en compatibiliteit

Geschikt voor het filteren van de netspanning in compatibele apparaten en voor het vervangen van een beschadigd filter wanneer de elektrische gegevens, aansluitingen en mechanische eigenschappen overeenkomen met die van het apparaat. Controleer vóór aankoop het stroomverbruik, de afmetingen en de bevestigingspunten.

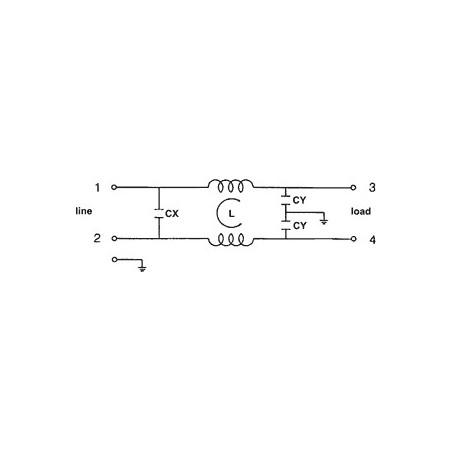

Het filter werkt op netspanning: de installatie moet worden uitgevoerd door gekwalificeerd personeel, met inachtneming van het aansluitschema en de instructies van de fabrikant.
