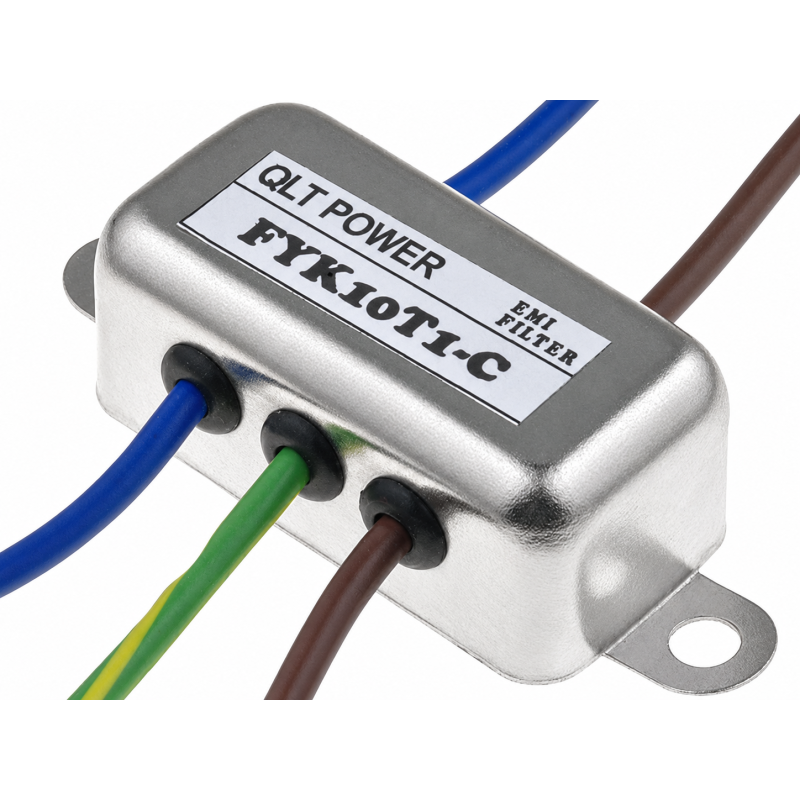

QLT POWER FYK10T1-C 250 V AC 10 A EMI-brusreducerande nätfilter med kablar

QLT POWER FYK10T1-C är ett EMI-brusfilter för att minska elektromagnetiska störningar på strömförsörjningsledningarna till kompatibel elektrisk och elektronisk utrustning. Det stöder en arbetsspänning på 250 V AC och en maximal ström på 10 A.

Anslutningar görs med cirka 10 cm långa ledare , vilka kan användas med terminaler som är lämpliga för tillämpningen. Metallhöljet är utrustat med fästhål.

Anslutningar

• Ingång: fas, neutral och jord
• Utgång: fas och neutral
• Terminaler: ledare på elkabel, längd cirka 10 cm

Tekniska funktioner

• Tillverkare: QLT POWER
• Modell: FYK10T1-C
• Serie: FYK
• Typ: EMI-brusfilter
• Arbetsspänning: 250 V AC
• Maximal arbetsström: 10 A

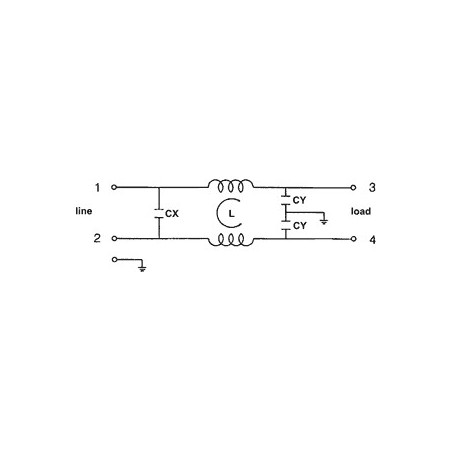

• Induktans för varje lindning: 0,3 mH
• Kapacitans Cx: 100 nF
• Kapacitans Cy: 3,3 nF
• Läckström: 0,8 mA
• Arbetstemperatur: −25 till +85 °C
• Minsta isolationsmotstånd: 100 MΩ
• AC-testspänning: 1,8 kV

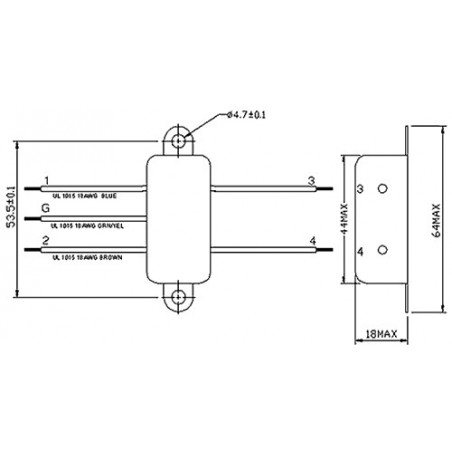

• Monteringshålets diameter: 4,7 mm
• Monteringshålsavstånd: 53,5 mm
• Bruttovikt: 40 g

Användning och kompatibilitet

Lämplig för filtrering av nätström i kompatibla enheter och för att byta ut ett skadat filter när elektriska data, anslutningar och mekaniska egenskaper överensstämmer med de som krävs av enheten. Kontrollera strömförbrukning, storlek och monteringspunkter före köp.

Filtret drivs med nätspänning: installationen måste utföras av kvalificerad personal med hänsyn till kopplingsschemat och tillverkarens anvisningar.
