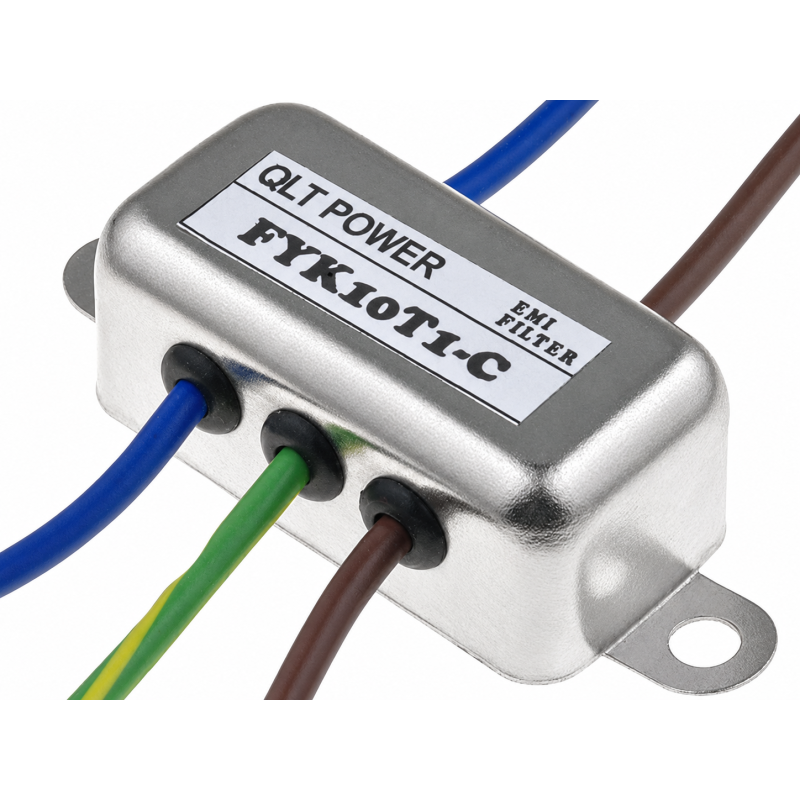

Filtre secteur QLT POWER FYK10T1-C 250 V CA 10 A avec suppression des interférences électromagnétiques et câbles

Le QLT POWER FYK10T1-C est un filtre antiparasite (EMI) conçu pour réduire les interférences électromagnétiques sur les lignes d'alimentation des équipements électriques et électroniques compatibles. Il supporte une tension de fonctionnement de 250 V CA et un courant maximal de 10 A.

Les connexions s'effectuent à l'aide de conducteurs d'environ 10 cm de long , compatibles avec des bornes adaptées à l'application. Le boîtier métallique est muni de trous de fixation.

Relations

• Entrée : phase, neutre et terre
• Sortie : phase et neutre
• Bornes : conducteurs sur câble électrique, longueur d'environ 10 cm

Caractéristiques techniques

• Fabricant : QLT POWER
• Modèle : FYK10T1-C
• Série : FYK
• Type : Filtre anti-parasites EMI
• Tension de fonctionnement : 250 V CA
• Courant de fonctionnement maximal : 10 A

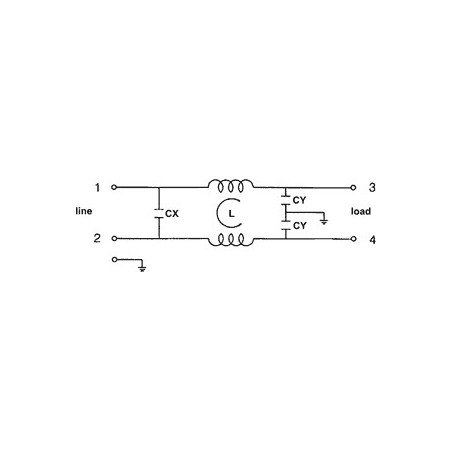

• Inductance de chaque enroulement : 0,3 mH
• Capacité Cx : 100 nF
• Capacité Cy : 3,3 nF
• Courant de fuite : 0,8 mA
• Température de fonctionnement : −25 à +85 °C
• Résistance d'isolement minimale : 100 MΩ
• Tension d'essai en courant alternatif : 1,8 kV

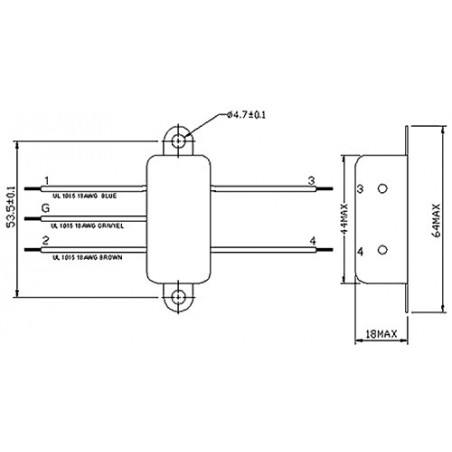

• Diamètre du trou de fixation : 4,7 mm
• Entraxe des trous de fixation : 53,5 mm
• Poids brut : 40 g

Utilisation et compatibilité

Convient pour filtrer le courant secteur dans les appareils compatibles et pour remplacer un filtre endommagé lorsque les données électriques, les connexions et les caractéristiques mécaniques correspondent à celles requises par l'appareil. Vérifiez la consommation électrique, les dimensions et les points de fixation avant l'achat.

Le filtre fonctionne sur tension secteur : son installation doit être effectuée par un personnel qualifié, en respectant le schéma de raccordement et les instructions du fabricant.
