Kit 2 radiomodem ATC-3200 ZigBee RS232/RS485/RS422 per collegamenti seriali wireless

Kit di 2 radiomodem seriali ZigBee ATC-3200

Il kit ATC-3200KIT comprende due moduli ATC-3200 e gli accessori necessari per realizzare un collegamento seriale wireless punto-punto tra apparecchiature RS232, RS485 o RS422. La rete può essere ampliata con ulteriori moduli ATC-3200, acquistabili separatamente, per creare collegamenti punto-multipunto.

Comunicazione seriale wireless ZigBee

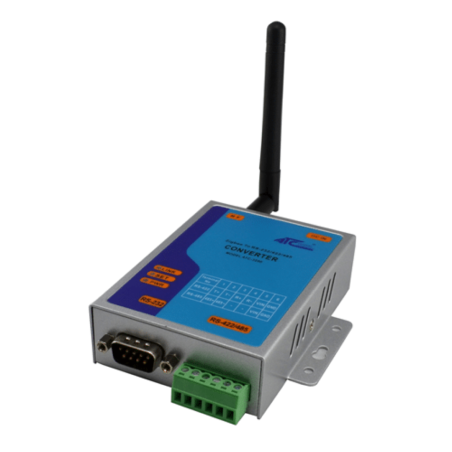

L'ATC-3200 collega apparecchiature RS232, RS422 e RS485 attraverso una rete radio ZigBee a 2,4 GHz. È adatto alla sostituzione di un collegamento seriale cablato e alla realizzazione di reti punto-multipunto con moduli aggiuntivi. I dispositivi lavorano in configurazione master/slave e trasferiscono i dati seriali in modo trasparente dopo la configurazione.

Il software Windows fornito consente di impostare PAN ID, canale radio e parametri seriali. La chiave di cifratura configurabile permette di proteggere la comunicazione radio; i moduli della stessa rete devono condividere i parametri necessari al collegamento.

Caratteristiche tecniche

• Interfacce: RS232 su DB9 maschio; RS422/RS485 su morsetti estraibili.
• Radio: banda ISM 2,4 GHz, standard IEEE 802.15.4.
• Potenza RF: programmabile fino a 12 dBm (16 mW).
• Sensibilità del ricevitore: tipica −102 dBm.
• Velocità radio: tipica 250 kbit/s.
• Velocità seriale: fino a 115,2 kbit/s.
• Buffer dati: 60 byte.
• Indirizzamento: 65.535 indirizzi di nodo univoci; PAN ID per distinguere le reti.
• RS485: supporto a 2 e 4 fili, funzione AUTO-SEND e terminazione interna.
• Configurazione: software dedicato e comandi UART.
• Risparmio energetico: modalità a basso consumo.
• Alimentazione: 9–24 V DC; alimentazione da seriale opzionale.
• Conformità dichiarate: CE e RoHS.

La scheda indica una portata radio fino a 500 m alle condizioni RF specificate (12 dBm e sensibilità −102 dBm). La distanza effettiva dipende da ostacoli, interferenze, posizione delle antenne e ambiente di installazione.

Configurazione iniziale

1. Collegare il primo modulo al PC tramite il cavo RS232 e alimentarlo. Attivare la modalità di configurazione con il pulsante dedicato fino al lampeggio dei LED.
2. Aprire il programma, selezionare la porta COM e impostare sul master PAN ID, canale, velocità, parametri seriali e chiave di cifratura. Scrivere i parametri con il comando “Write To Master”.
3. Collegare il modulo slave, attivare la modalità di configurazione e trasferire i parametri della stessa rete con “Write To Slave”. Ripetere per eventuali nodi aggiuntivi.
4. Collegare i moduli alle apparecchiature seriali e verificare lo scambio dei dati. È fornito anche un software terminale per i test.

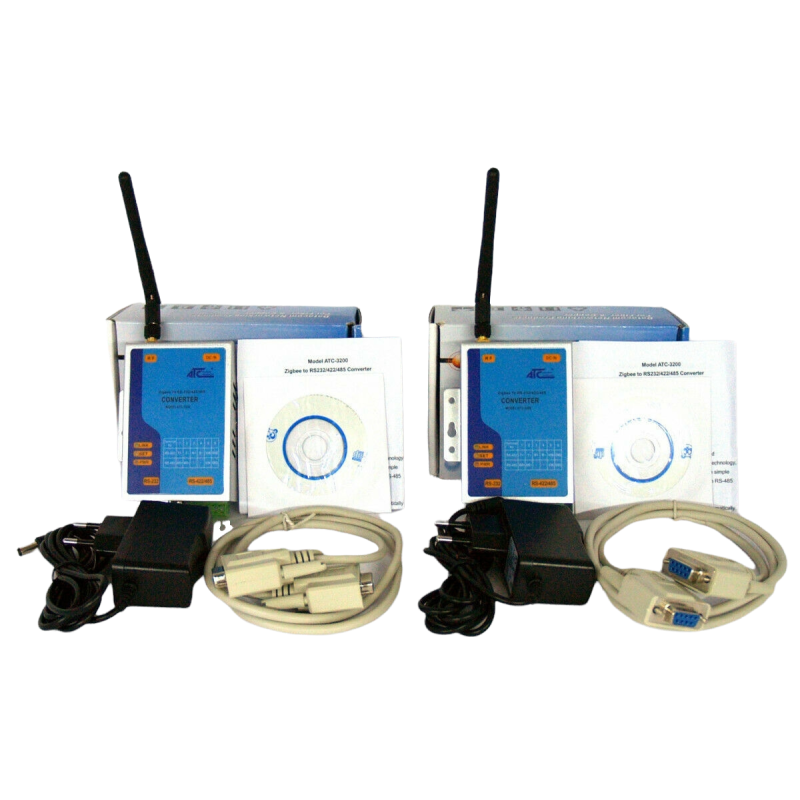

Contenuto del kit

• 2 radiomodem ATC-3200.
• 2 adattatori di alimentazione AC/DC.
• 2 antenne dipolo 1/4 lambda, guadagno 2,5 dBi, connettore SMA maschio.
• 2 cavi RS232 cross.
• 2 CD-ROM con documentazione e driver.

Il kit richiede la configurazione dei moduli prima dell'utilizzo. Eventuali convertitori USB/seriale necessari per il collegamento al PC non sono inclusi.
