Kit de módem de radio ZigBee ATC-3200 RS232/RS485/RS422 para conexiones seriales inalámbricas.

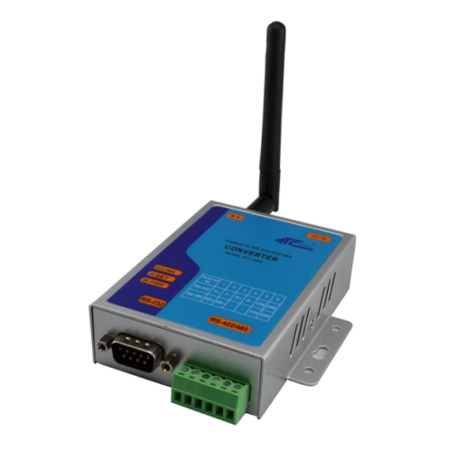

Kit de 2 radiomódems seriales ZigBee ATC-3200

El kit ATC-3200KIT incluye dos módulos ATC-3200 y los accesorios necesarios para crear una conexión serial inalámbrica punto a punto entre dispositivos RS232, RS485 o RS422. La red se puede ampliar con módulos ATC-3200 adicionales, disponibles para su compra por separado, para crear conexiones punto a multipunto.

Comunicación serial inalámbrica ZigBee

El ATC-3200 conecta dispositivos RS232, RS422 y RS485 mediante una red de radio ZigBee de 2,4 GHz. Es ideal para reemplazar enlaces serie cableados y para crear redes punto a multipunto con módulos adicionales. Los dispositivos funcionan en configuración maestro/esclavo y transfieren datos serie de forma transparente tras su configuración.

El software para Windows incluido permite configurar el ID de la red de área personal (PAN), el canal de radio y los parámetros seriales. La clave de cifrado configurable protege la comunicación por radio; los módulos en la misma red deben compartir los parámetros necesarios para la conexión.

Características técnicas

• Interfaces: RS232 en conector DB9 macho; RS422/RS485 en terminales extraíbles.
• Radio: banda ISM de 2,4 GHz, estándar IEEE 802.15.4.
• Potencia de RF: Programable hasta 12 dBm (16 mW).
• Sensibilidad del receptor: típica -102 dBm.
• Velocidad de radio: típica 250 kbit/s.
• Velocidad serie: hasta 115,2 kbit/s.
• Búfer de datos: 60 bytes.
• Direccionamiento: 65.535 direcciones de nodo únicas; ID de PAN para distinguir las redes.
• RS485: Admite conexiones de 2 y 4 hilos, función de envío automático y terminación interna.
• Configuración: software específico y comandos UART.
• Ahorro de energía: modo de bajo consumo.
• Alimentación: 9–24 V CC; alimentación en serie opcional.
• Conformidad declarada: CE y RoHS.

La hoja de datos indica un alcance de radio de hasta 500 m bajo las condiciones de RF especificadas (12 dBm y sensibilidad de -102 dBm). El alcance real depende de los obstáculos, las interferencias, la ubicación de la antena y el entorno de instalación.

Configuración inicial

1. Conecte el primer módulo al PC mediante el cable RS232 y enciéndalo. Active el modo de configuración con el botón correspondiente hasta que los LED parpadeen.
2. Abra el programa, seleccione el puerto COM y configure el ID de PAN, el canal, la velocidad, los parámetros seriales y la clave de cifrado en el maestro. Escriba los parámetros con el comando "Escribir en el maestro".
3. Conecte el módulo esclavo, active el modo de configuración y transfiera los mismos parámetros de red con "Escribir en el esclavo". Repita el proceso para cualquier nodo adicional.
4. Conecte los módulos a los dispositivos serie y verifique el intercambio de datos. También se incluye software de terminal para realizar pruebas.

Contenido del kit

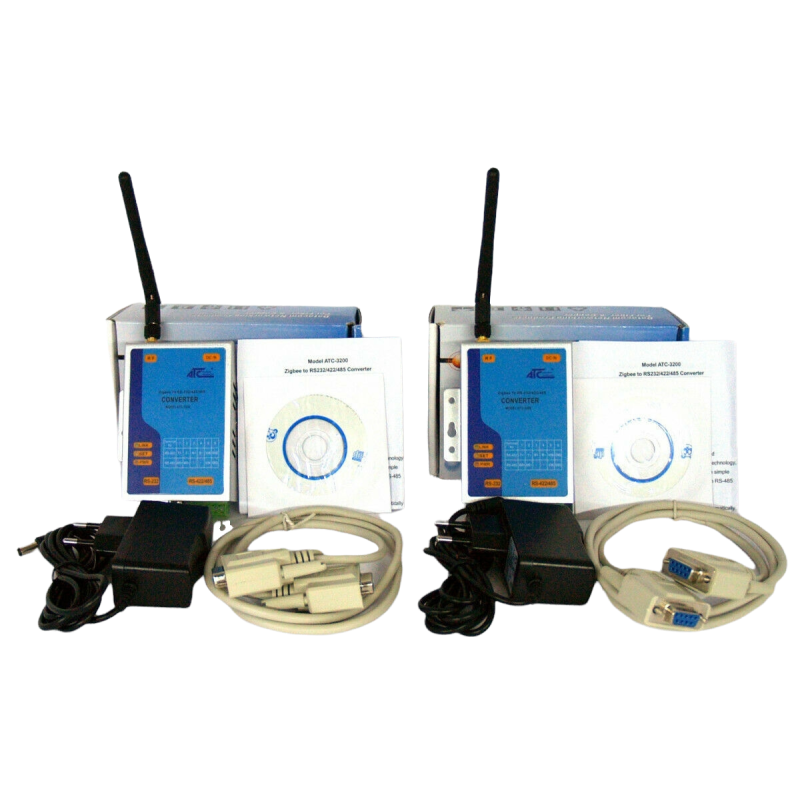

• 2 módems de radio ATC-3200.
• 2 adaptadores de corriente CA/CC.
• Antenas dipolo lambda de 2 1/4 pulgadas, ganancia de 2,5 dBi, conector SMA macho.
• 2 cables cruzados RS232.
• 2 CD-ROM con documentación y controladores.

El kit requiere configuración del módulo antes de su uso. Los convertidores USB/serie necesarios para la conexión al PC no están incluidos.
