ATC-3200 ZigBee RS232/RS485/RS422 Funkmodem-Kit für drahtlose serielle Verbindungen

Bausatz mit 2 seriellen ZigBee ATC-3200 Funkmodems

Das ATC-3200KIT umfasst zwei ATC-3200-Module und das benötigte Zubehör für eine drahtlose Punkt-zu-Punkt-Verbindung zwischen RS232-, RS485- oder RS422-Geräten. Das Netzwerk lässt sich mit separat erhältlichen zusätzlichen ATC-3200-Modulen erweitern, um Punkt-zu-Mehrpunkt-Verbindungen zu realisieren.

ZigBee drahtlose serielle Kommunikation

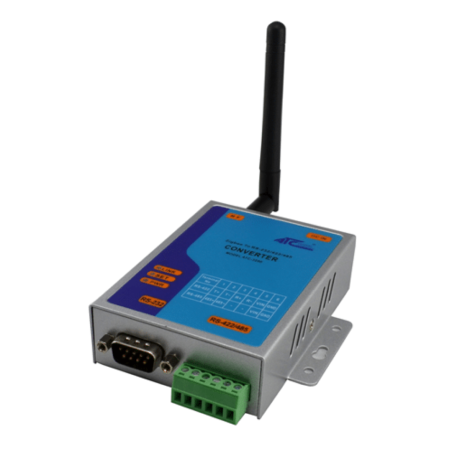

Der ATC-3200 verbindet RS232-, RS422- und RS485-Geräte über ein 2,4-GHz-ZigBee-Funknetzwerk. Er eignet sich zum Ersatz kabelgebundener serieller Verbindungen und zum Aufbau von Punkt-zu-Mehrpunkt-Netzwerken mit zusätzlichen Modulen. Die Geräte arbeiten in einer Master/Slave-Konfiguration und übertragen serielle Daten nach der Konfiguration transparent.

Die mitgelieferte Windows-Software ermöglicht die Konfiguration der PAN-ID, des Funkkanals und der seriellen Parameter. Der konfigurierbare Verschlüsselungsschlüssel schützt die Funkkommunikation; Module im selben Netzwerk müssen die für die Verbindung erforderlichen Parameter gemeinsam nutzen.

Technische Merkmale

• Schnittstellen: RS232 über DB9-Stecker; RS422/RS485 über abnehmbare Klemmen.
• Funk: 2,4 GHz ISM-Band, IEEE 802.15.4-Standard.
• HF-Leistung: Programmierbar bis zu 12 dBm (16 mW).
• Empfängerempfindlichkeit: typisch −102 dBm.
• Funkgeschwindigkeit: typisch 250 kbit/s.
• Serielle Geschwindigkeit: bis zu 115,2 kbit/s.
• Datenpuffer: 60 Bytes.
• Adressierung: 65.535 eindeutige Knotenadressen; PAN-ID zur Unterscheidung von Netzwerken.
• RS485: Unterstützt 2-Draht- und 4-Draht-Betrieb, AUTO-SEND-Funktion und interne Terminierung.
• Konfiguration: dedizierte Software und UART-Befehle.
• Energiesparmodus: Energiesparmodus.
• Stromversorgung: 9–24 V DC; serielle Stromversorgung optional.
• Erklärte Konformität: CE und RoHS.

Das Datenblatt gibt eine Funkreichweite von bis zu 500 m unter bestimmten HF-Bedingungen (12 dBm und Empfindlichkeit −102 dBm) an. Die tatsächliche Reichweite hängt von Hindernissen, Störungen, Antennenpositionierung und Installationsumgebung ab.

Ersteinrichtung

1. Verbinden Sie das erste Modul über das RS232-Kabel mit dem PC und schalten Sie es ein. Aktivieren Sie den Konfigurationsmodus mit der entsprechenden Taste, bis die LEDs blinken.
2. Öffnen Sie das Programm, wählen Sie den COM-Port aus und stellen Sie auf dem Master die PAN-ID, den Kanal, die Geschwindigkeit, die seriellen Parameter und den Verschlüsselungsschlüssel ein. Schreiben Sie die Parameter mit dem Befehl „Write To Master“.
3. Schließen Sie das Slave-Modul an, aktivieren Sie den Konfigurationsmodus und übertragen Sie die gleichen Netzwerkparameter mit „Write To Slave“. Wiederholen Sie dies für alle weiteren Knoten.
4. Schließen Sie die Module an serielle Geräte an und überprüfen Sie den Datenaustausch. Eine Terminalsoftware zum Testen ist ebenfalls enthalten.

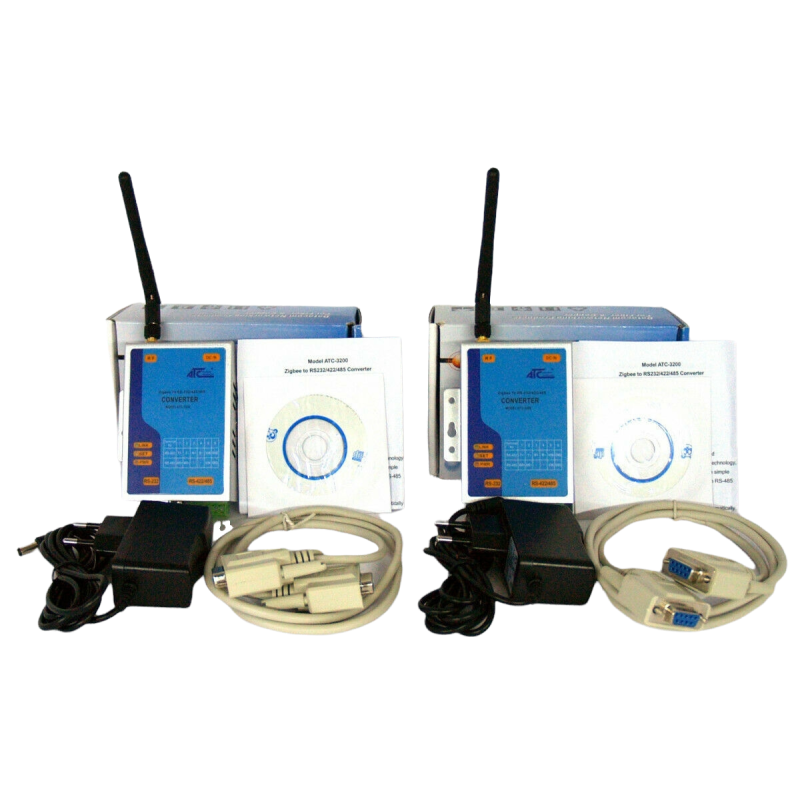

Inhalt des Bausatzes

• 2 ATC-3200 Funkmodems.
• 2 AC/DC-Netzteile.
• 2 1/4 Lambda-Dipolantennen, 2,5 dBi Gewinn, SMA-Stecker.
• 2 RS232-Kreuzkabel.
• 2 CD-ROMs mit Dokumentation und Treibern.

Das Set erfordert vor der Verwendung eine Modulkonfiguration. Eventuell benötigte USB/Seriell-Konverter für den PC-Anschluss sind nicht im Lieferumfang enthalten.
