Kit modem radio ATC-3200 ZigBee RS232/RS485/RS422 pour connexions série sans fil

Kit de 2 radiomodems série ZigBee ATC-3200

Le kit ATC-3200KIT comprend deux modules ATC-3200 et les accessoires nécessaires à la création d'une connexion série sans fil point à point entre des périphériques RS232, RS485 ou RS422. Le réseau peut être étendu grâce à des modules ATC-3200 supplémentaires, disponibles séparément, pour créer des connexions point à multipoint.

Communication série sans fil ZigBee

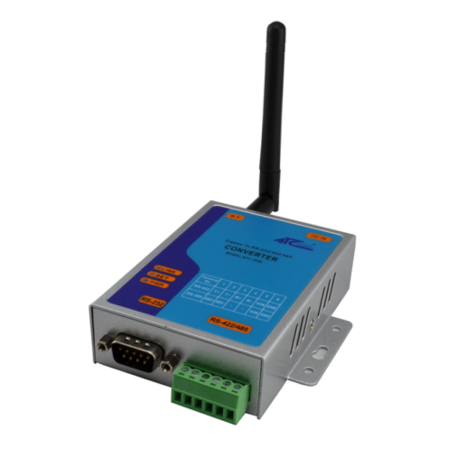

L'ATC-3200 connecte des périphériques RS232, RS422 et RS485 via un réseau radio ZigBee 2,4 GHz. Il est idéal pour remplacer une liaison série câblée et pour créer des réseaux point à multipoint avec des modules supplémentaires. Les appareils fonctionnent en mode maître/esclave et transfèrent les données série de manière transparente après configuration.

Le logiciel Windows fourni permet de configurer l'identifiant PAN, le canal radio et les paramètres série. La clé de chiffrement configurable protège les communications radio ; les modules d'un même réseau doivent partager les paramètres nécessaires à la connexion.

Caractéristiques techniques

• Interfaces : RS232 sur DB9 mâle ; RS422/RS485 sur bornes amovibles.
• Radio : bande ISM 2,4 GHz, norme IEEE 802.15.4.
• Puissance RF : Programmable jusqu'à 12 dBm (16 mW).
• Sensibilité du récepteur : typique −102 dBm.
• Vitesse radio : typiquement 250 kbit/s.
• Vitesse série : jusqu'à 115,2 kbit/s.
• Tampon de données : 60 octets.
• Adressage : 65 535 adresses de nœuds uniques ; identifiant PAN pour distinguer les réseaux.
• RS485 : Prend en charge les configurations à 2 et 4 fils, la fonction AUTO-SEND et la terminaison interne.
• Configuration : logiciel dédié et commandes UART.
• Économie d'énergie : mode basse consommation.
• Alimentation : 9–24 V CC ; alimentation série en option.
• Conformité déclarée : CE et RoHS.

La fiche technique indique une portée radio maximale de 500 m dans des conditions RF spécifiées (12 dBm et sensibilité de −102 dBm). La portée réelle dépend des obstacles, des interférences, de l'emplacement de l'antenne et de l'environnement d'installation.

configuration initiale

1. Connectez le premier module au PC via le câble RS232 et mettez-le sous tension. Activez le mode de configuration à l'aide du bouton dédié jusqu'à ce que les LED clignotent.
2. Ouvrez le programme, sélectionnez le port COM et configurez l'identifiant PAN, le canal, la vitesse, les paramètres série et la clé de chiffrement sur le maître. Enregistrez les paramètres avec la commande « Écrire sur le maître ».
3. Connectez le module esclave, activez le mode de configuration et transférez les mêmes paramètres réseau avec « Écrire sur l’esclave ». Répétez l’opération pour chaque nœud supplémentaire.
4. Connectez les modules aux périphériques série et vérifiez l'échange de données. Un logiciel terminal de test est également fourni.

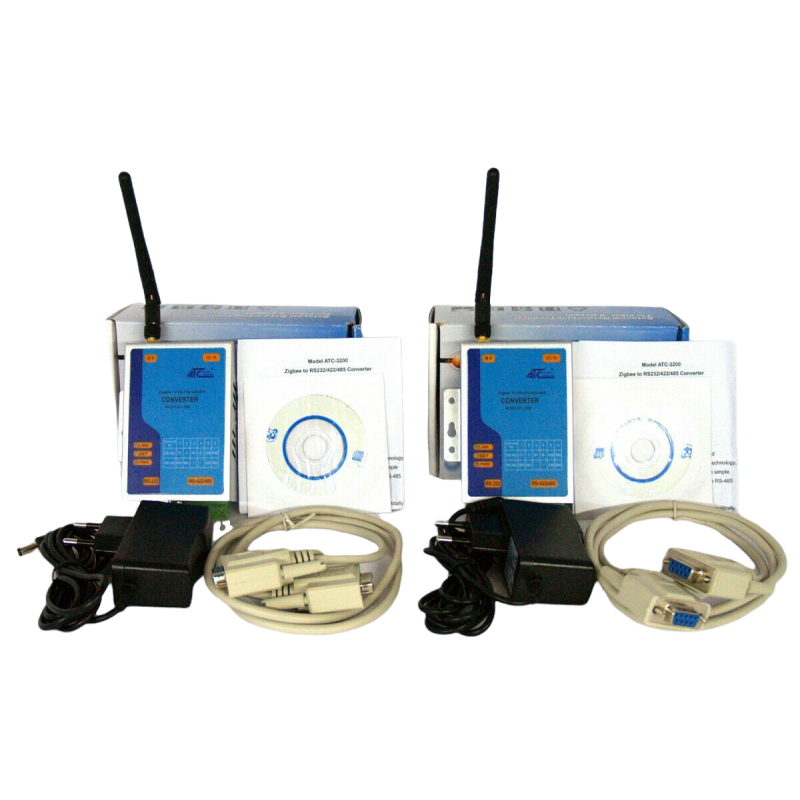

Contenu du kit

• 2 modems radio ATC-3200.
• 2 adaptateurs secteur AC/DC.
• Antennes dipôles lambda 2 1/4, gain de 2,5 dBi, connecteur mâle SMA.
• 2 câbles croisés RS232.
• 2 CD-ROM contenant la documentation et les pilotes.

Le kit nécessite la configuration des modules avant utilisation. Les convertisseurs USB/série nécessaires à la connexion à un PC ne sont pas inclus.
