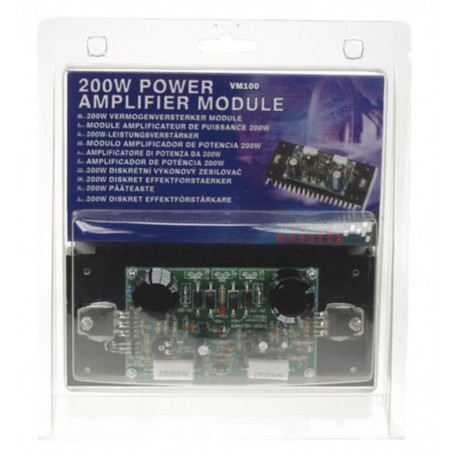

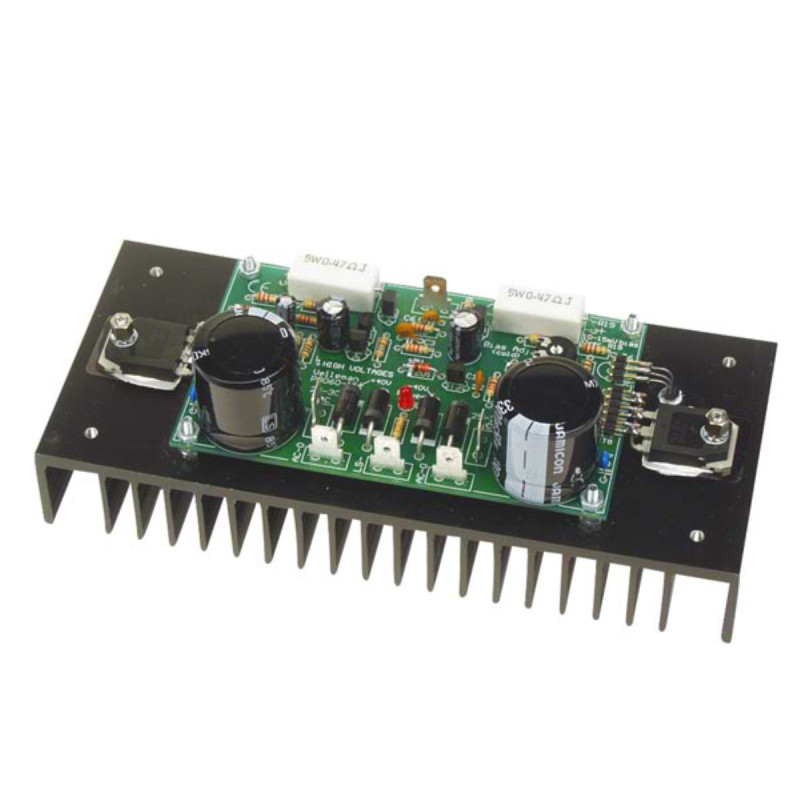

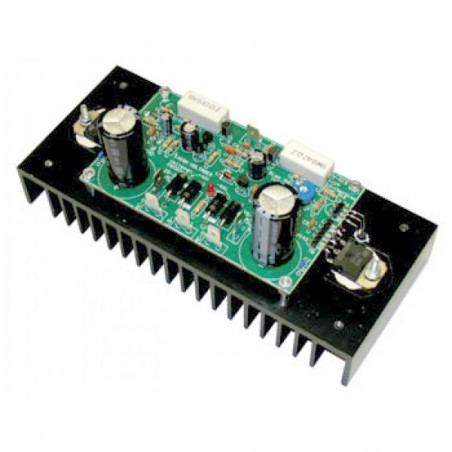

Geassembleerde 1-kanaals 200W audioversterkermodule voor luidsprekers van 4-8 ohm

Compacte mono-vermogensmodule compleet met voedingscircuit (transformator niet inbegrepen) en koelplaat. Deze module levert 100 watt effectief vermogen aan een belasting van 4 ohm of 70 watt aan 8 ohm (200 watt muzikaal vermogen aan 4 ohm). Bijzonder geschikt voor voorversterkers, subwoofers, elektrische gitaar- en basversterkers, home cinema-systemen, enz. Sluit eenvoudig een voedingstransformator aan op het circuit om het apparaat volledig functioneel te maken. Beveiligingscircuit tegen overbelasting en kortsluiting in de uitgang. De versterker wordt voorgemonteerd en getest geleverd.

HANDLEIDING MET NUTTIGE LINKS

KENMERKEN

·         uitstekend economisch rendement

·         discreet ontwerp met behulp van epitaxiale Darlington-transistoren

·         Ingebouwde DC-voeding met LED-indicator

·         Ideaal voor actieve luidsprekersystemen of subwoofers, gitaarversterkers, instrumentversterkers, thuisbioscoopsystemen, enz.

·         Het wordt gekalibreerd en getest geleverd.

·         overbelastings- en kortsluitingsbeveiliging

·         Systeem: Discrete componenten met epitaxiale Darlington-versterkers

·         Uitgangsvermogen:

·         - 200W muziekversterker bij 4 ohm

·         - 100Wrms bij 4 ohm

·         - 70Wrms bij 8 ohm

·         Vervorming: 0,02% bij 1 kHz/10 W

·         Frequentiebereik: 3Hz ÷ 200KHz (-3dB)

·         Gevoeligheid: 0,6 Vrms

·         Signaal-ruisverhouding: 115 dB

·         Stroomindicator: Rode LED

·         Uitgangsbeveiliging: overbelasting en kortsluiting

·         Voeding: 25-30 Vac 120 VA (transformator met middenaftakking)

·         Afmetingen van de basis: 107 x 62 mm

·         Aanbevolen transformator: code 12030

SPECIFICATIES

·         200W muziekvermogen bij een belasting van 4 ohm

·         100 Wrms vermogen bij een belasting van 4 ohm

·         70 Wrms vermogen bij een belasting van 8 ohm

·         Vervorming: 0,02% bij 1 kHz/10 W

·         dempingscoëfficiënt: >800

·         Frequentiebereik: 3 Hz tot 200 kHz (-3 dB)

·         Gevoeligheid: 0,6 Vrms

·         Signaal-ruisverhouding: 115 dB

·         Voeding: 25-30VAC 120VA

·         PCB-formaat: 107x62 mm (ongeveer)

·         Aanbevolen voedingstransformator:

of   Ingang 230VAC, Uitgang 2 x 30VAC: 1230

of   115/230VAC ingang, 2 x 25VAC uitgang: TR8040 (uitgangsvermogen verlaagd met +/- 15%)
