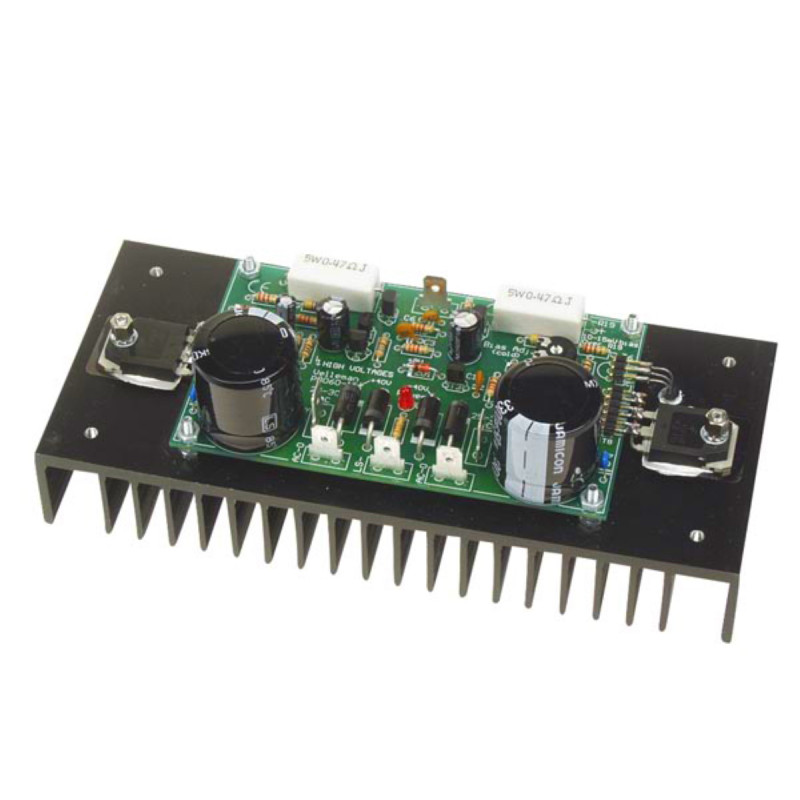

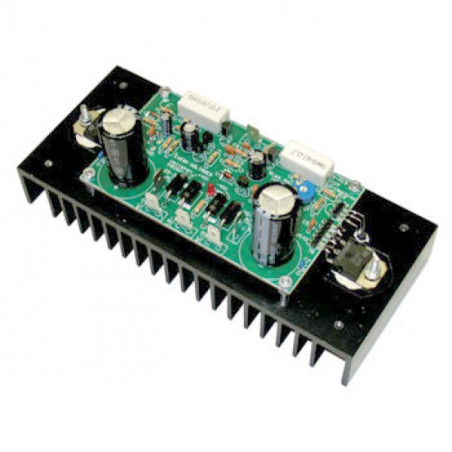

Zmontowany moduł wzmacniacza audio 1-kanałowego 200 W dla głośników 4-8 OHM

Kompaktowy, monofoniczny moduł mocy, kompletny z układem zasilania (bez transformatora) i radiatorem. Zapewnia moc skuteczną 100 watów przy obciążeniu 4 omów lub 70 watów przy 8 omach (200 watów muzycznych przy 4 omach). Szczególnie polecany do głośników z przedwzmacniaczem, systemów subwooferowych, wzmacniaczy gitar elektrycznych i basowych, systemów kina domowego itp. Wystarczy podłączyć transformator mocy do układu, aby urządzenie było w pełni funkcjonalne. Układ zabezpieczający przed przeciążeniem i zwarciem na wyjściu. Wzmacniacz jest dostarczany w stanie wstępnie zmontowanym i przetestowanym.

PRZYDATNE LINKI INSTRUKCJA

CHARAKTERYSTYKA

·         doskonały zwrot ekonomiczny

·         dyskretna konstrukcja wykorzystująca epitaksjalne tranzystory Darlingtona

·         Układ zasilania prądem stałym na pokładzie z diodą LED

·         Doskonale nadaje się do aktywnych systemów głośnikowych lub subwooferów, wzmacniaczy gitarowych, wzmacniaczy instrumentalnych, systemów kina domowego itp.

·         dostarczany jest skalibrowany i przetestowany

·         zabezpieczenie przed przeciążeniem i zwarciem

·         System: Elementy dyskretne z epitaksjalnymi wzmacniaczami Darlingtona

·         Moc wyjściowa:

·         - 200W muzyczne przy 4 omach

·         - 100 Wrms przy 4 omach

·         - 70 Wrms przy 8 omach

·         Zniekształcenia: 0,02% przy 1 kHz/10 W

·         Pasmo przenoszenia: 3Hz ÷ 200kHz (-3dB)

·         Czułość: 0,6 Vrms

·         Stosunek sygnału do szumu: 115 dB

·         Wskaźnik zasilania: czerwona dioda LED

·         Zabezpieczenie wyjściowe: przeciążeniowe i zwarciowe

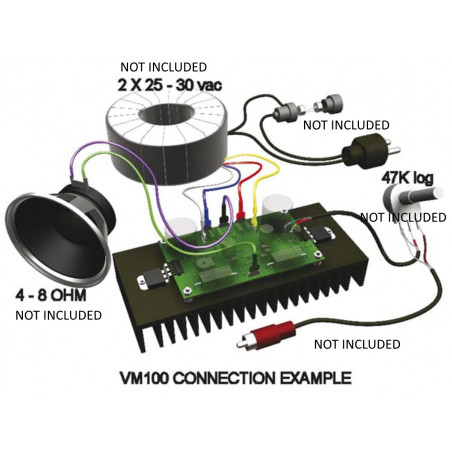

·         Zasilanie: 25-30Vac 120VA (transformator z odczepem środkowym)

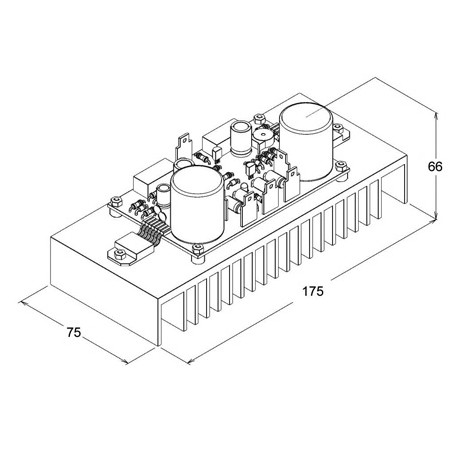

·         Wymiary podstawy: 107x62mm

·         Zalecany transformator: kod 12030

SPECYFIKACJE

·         Moc muzyczna 200 W przy obciążeniu 4 omów

·         Moc 100 Wrms przy obciążeniu 4 omów

·         Moc 70 Wrms przy obciążeniu 8 omów

·         Zniekształcenie: 0,02% przy 1 kHz/10 W

·         współczynnik tłumienia: >800

·         Pasmo przenoszenia: 3 Hz do 200 kHz (-3 dB)

·         Czułość: 0,6 Vrms

·         Stosunek sygnału do szumu: 115 dB

·         Zasilanie: 25-30VAC 120VA

·         Rozmiar płytki PCB: 107x62mm (w przybliżeniu)

·         Zalecany transformator mocy:

Lub   Wejście 230VAC, wyjście 2 x 30VAC: 1230

Lub   Wejście 115/230VAC, wyjście 2 x 25VAC: TR8040 (moc wyjściowa zmniejszona o +/- 15%)
