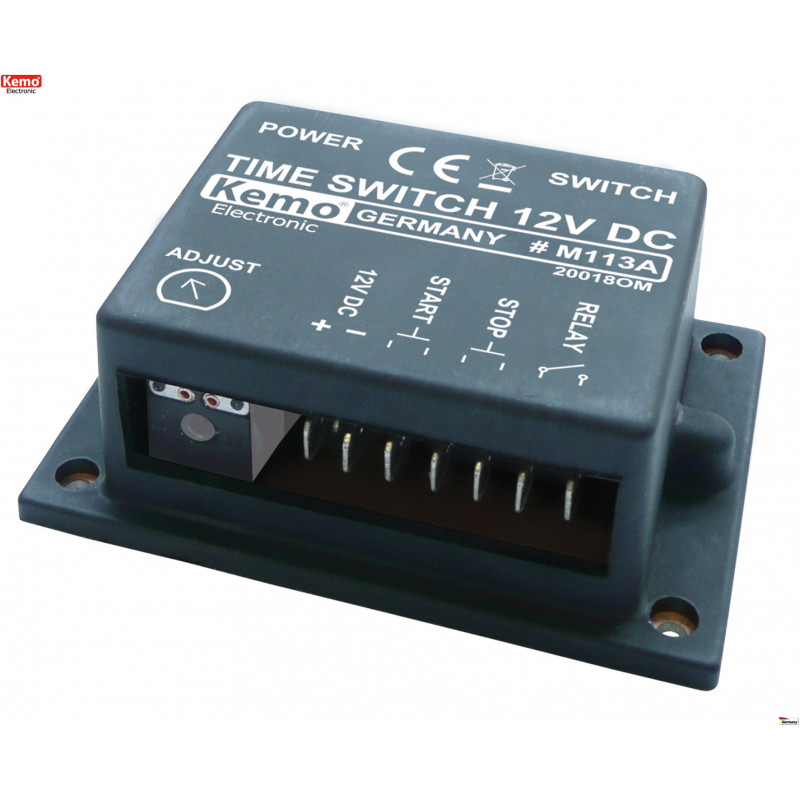

Monostabiele timer met start-/stopknoppen, 12V DC, instelbaar van 2 seconden tot 23 minuten, met relaisuitgang

Compacte laagspanningstimer werkend op 12-15V DC met aansluitingen voor een start- en stopknop (niet meegeleverd). De uitgang wordt aangestuurd door een potentiaalvrij NO-relais dat belastingen tot 25V 3A kan regelen (uitbreidbaar met extra externe relais).

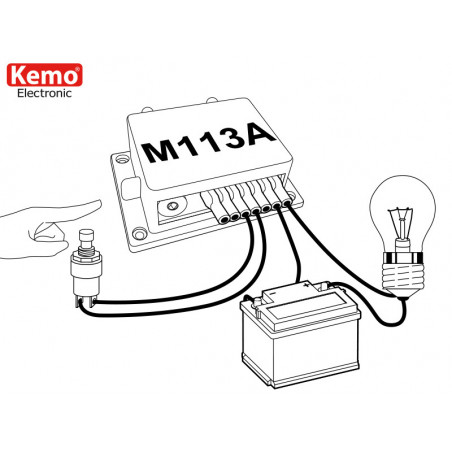

De timer werkt in een monostabiele modus: door op de startknop te drukken, wordt de timer geactiveerd en de relaisuitgang geactiveerd door het NO-contact te sluiten. Zodra de ingestelde tijd is verstreken, wordt de relaisuitgang gedeactiveerd door het NO-contact te openen. De timer kan op elk moment worden onderbroken door op de stopknop te drukken.

De inschakeltijd van het relais is instelbaar via een specifieke keuzeschakelaar op het apparaat, van 2 seconden tot 23 minuten met een nauwkeurigheid van +/-30%.

Stroomindicatie en activering van de relaisuitgang via twee LED's.

Let op: knoppen zijn niet inbegrepen. Twee NO-knoppen zijn nodig om de juiste contacten te sluiten wanneer ze worden ingedrukt. Als u de knoppen ook nodig heeft, kunt u een offerte aanvragen.

SPECIFICATIES

• Voeding 12V-15V DC

• Maximaal stroomverbruik ca. 20mA / 80mA (met actief relais)

• De inschakeltijd van de relaisuitgang is instelbaar via een keuzeschakelaar van 2 seconden tot circa 23 minuten continu (nauwkeurigheid +/- 30%).

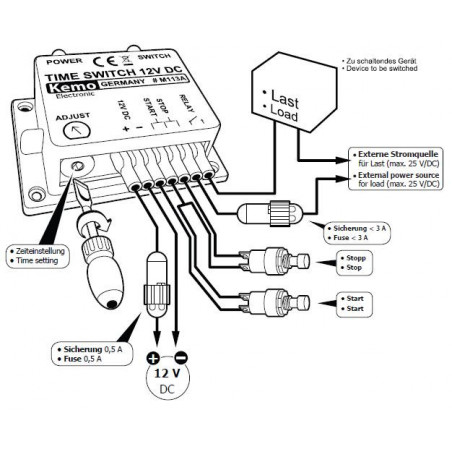

• Faston-aansluiting: 2 startknopcontacten, 2 stopknopcontacten, 2 voedingscontacten, 2 NO (normaal open) uitgangscontacten.

• Knoppen niet meegeleverd (knoppen vereist)

• Stroomindicatie en relaisactivering via 2 LED's

• Relaisuitgang met zuiver NO-contact voor een maximale belasting van 25V 3A (verhoogbaar met externe relais).

• Monostabiele werking: door op start te drukken wordt het relais geactiveerd en blijft actief tot de ingestelde tijd is verstreken; door op stop te drukken kan de timer op elk gewenst moment worden onderbroken en het relais worden gedeactiveerd.

• Ideaal als laagspanningsschakelaar voor trapverlichting, voor het aansturen van elektrische en elektronische apparaten.

• Elektronisch tijdmanagement

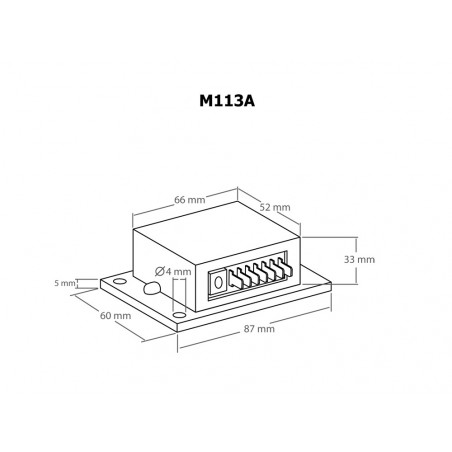

• Afmetingen ca. 87 x 60 x 33 mm

• Kunststof behuizing met bevestigingsgaten
