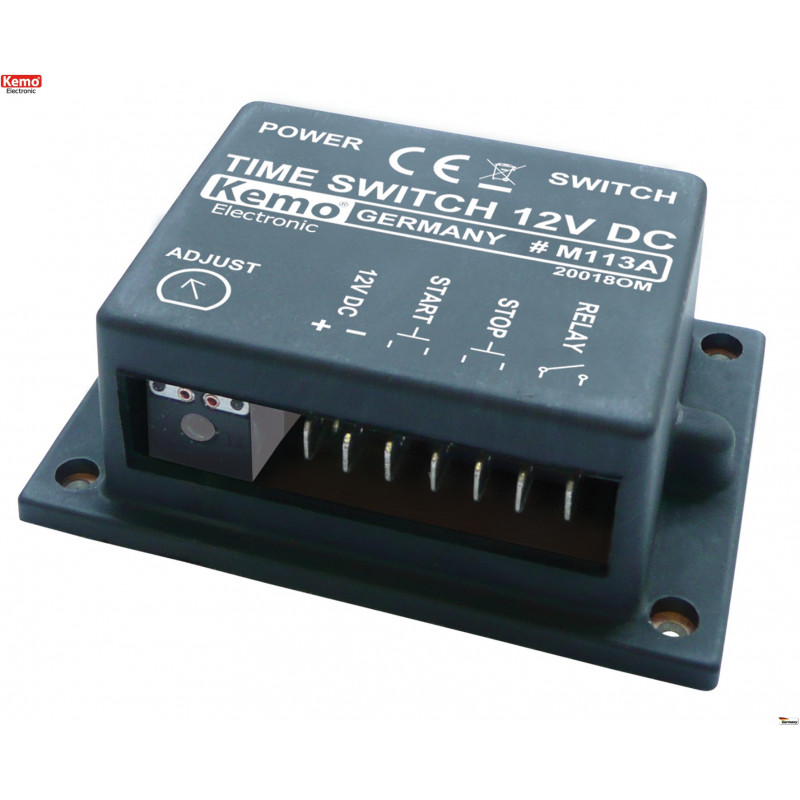

Monostabil timer med start/stopp-knappar, 12V DC, justerbar från 2 sekunder till 23 minuter, med reläutgång

Kompakt lågspänningstimer som arbetar vid 12–15 V DC med anslutningar för start- och stoppknapp (medföljer ej). Utgången styrs av ett torrt slutande kontaktrelä som kan styra belastningar upp till 25 V 3 A (kan ökas med hjälp av ytterligare externa reläer).

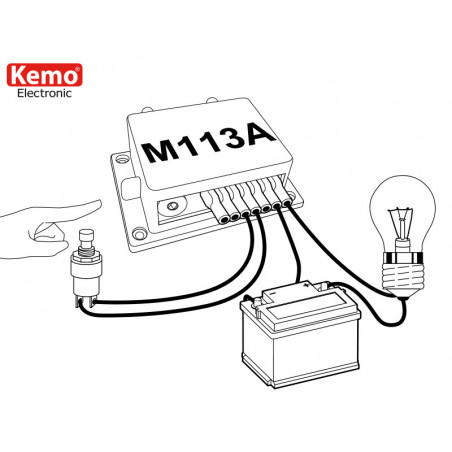

Timern arbetar i monostabilt läge: genom att trycka på startknappen aktiveras timern och dess reläutgång aktiveras genom att sluta NO-kontakten. När den tid som ställts in via motsvarande inställning har löpt ut deaktiveras reläutgången genom att öppna NO-kontakten. Timern kan avbrytas när som helst genom att trycka på stoppknappen.

Reläets aktiveringstid är justerbar, via en specifik väljare på enheten, från 2 sekunder upp till 23 minuter med en noggrannhet på +/-30 %.

Strömindikering och aktivering av reläutgång via två lysdioder.

Observera: knappar ingår ej. Två knappar behövs för att sluta kontakterna när de trycks in. Om du även behöver knapparna, vänligen begär en offert.

SPECIFIKATIONER

• Strömförsörjning 12V-15V DC

• Maximal strömförbrukning ca. 20mA / 80mA (med aktivt relä)

• Reläutgångens aktiveringstimer kan justeras via väljare från 2 sekunder till cirka 23 minuter kontinuerligt (noggrannhet +/- 30 %)

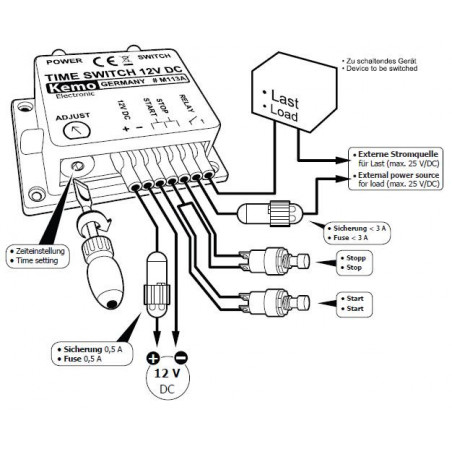

• Faston-anslutning: 2 startknappskontakter, 2 stoppknappskontakter, 2 effektkontakter, 2 slutande utgångskontakter

• Knappar medföljer ej (ej tillgängliga knappar krävs)

• Strömindikering och reläaktivering via 2 lysdioder

• Reläutgång med ren slutande kontakt för maximal belastning 25V 3A (kan utökas med externa reläer)

• Monostabil drift: genom att trycka på start aktiveras reläet och förblir aktivt tills den inställda tiden löper ut. Genom att trycka på stopp kan man avbryta tidtagningen och avaktivera reläet när som helst.

• Idealisk som lågspänningstimer för trappbelysning, för styrning av elektriska och elektroniska apparater

• Elektronisk tidtagningshantering

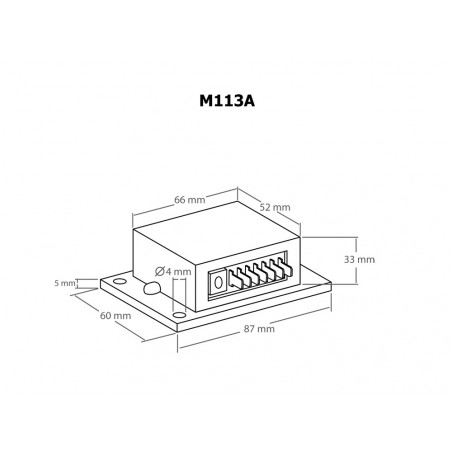

• Mått ca. 87 x 60 x 33 mm

• Plasthölje med fästhål
