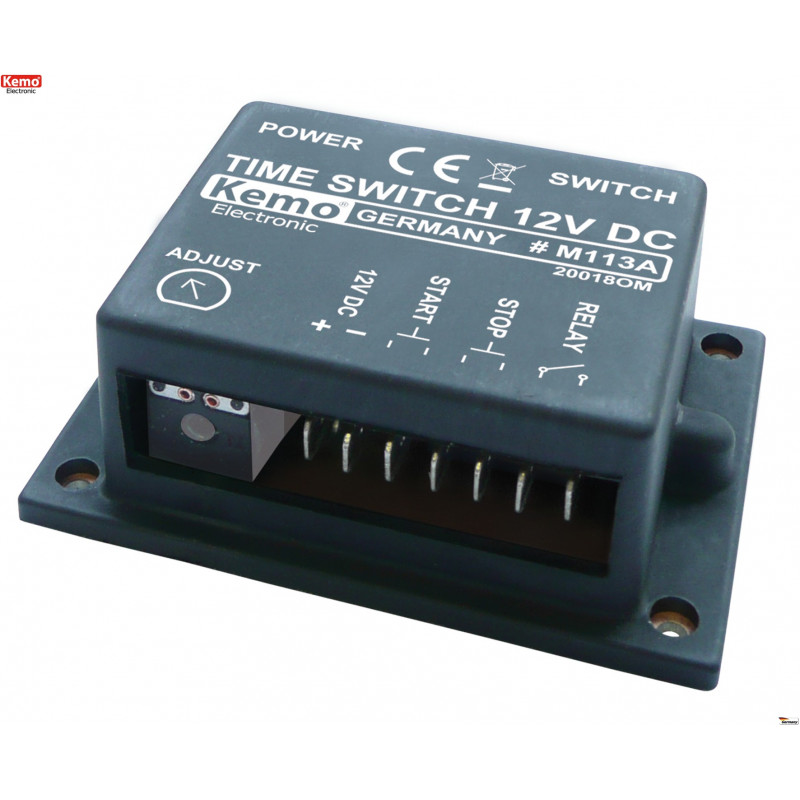

Minuteur monostable avec boutons marche/arrêt, 12 V CC, réglable de 2 secondes à 23 minutes, avec sortie relais

Minuterie compacte basse tension fonctionnant en 12-15 V CC, avec connexions pour un bouton marche/arrêt (non fourni). La sortie est commandée par un relais à contact sec NO pouvant gérer des charges jusqu'à 25 V 3 A (pouvant être augmentée par l'ajout de relais externes).

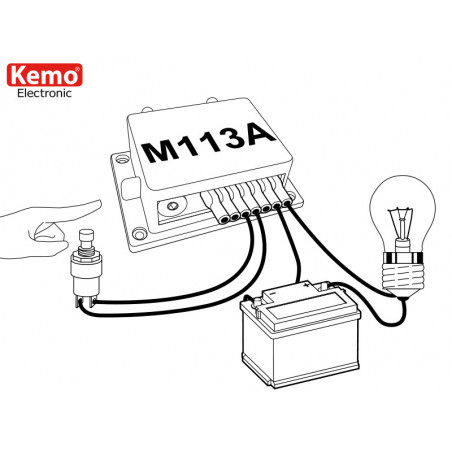

La minuterie fonctionne en mode monostable : en appuyant sur le bouton de démarrage, elle s’active et son relais se ferme (contact NO). Une fois le temps programmé écoulé, le relais se désactive (contact NO s’ouvre). La minuterie peut être arrêtée à tout moment en appuyant sur le bouton d’arrêt.

Le temps d'activation du relais est réglable, via un sélecteur spécifique sur l'appareil, de 2 secondes à 23 minutes avec une précision de +/-30%.

Indication de mise sous tension et activation de la sortie relais via deux LED.

Remarque : les boutons ne sont pas inclus. Deux boutons NO sont nécessaires pour fermer les contacts correspondants lorsqu'ils sont enfoncés. Si vous avez également besoin des boutons, veuillez demander un devis.

CARACTÉRISTIQUES

• Alimentation 12V-15V CC

• Consommation de courant maximale env. 20 mA / 80 mA (avec relais actif)

• Durée d'activation du relais réglable par sélecteur de 2 secondes à environ 23 minutes en continu (précision +/- 30 %).

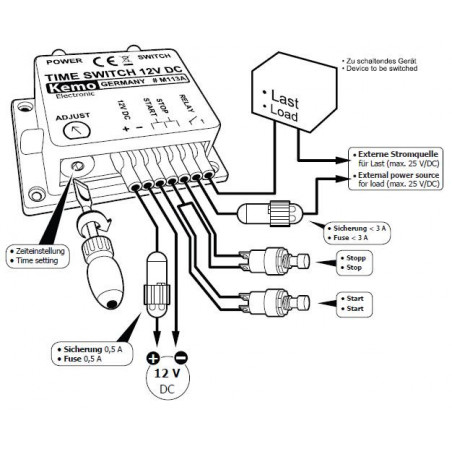

• Connexion Faston : 2 contacts de bouton de démarrage, 2 contacts de bouton d’arrêt, 2 contacts d’alimentation, 2 contacts de sortie NO (normalement ouverts).

• Boutons non fournis (boutons NA requis)

• Indication de mise sous tension et activation du relais via 2 LED

• Sortie relais avec contact NO propre pour une charge maximale de 25 V 3 A (augmentable avec des relais externes)

• Fonctionnement monostable : en appuyant sur « démarrage », le relais s’active et reste actif jusqu’à l’expiration du délai programmé ; en appuyant sur « arrêt », il est possible d’interrompre la temporisation et de désactiver le relais à tout moment.

• Idéal comme minuterie d'éclairage d'escalier basse tension, pour la commande d'appareils électriques et électroniques

• Gestion électronique du temps

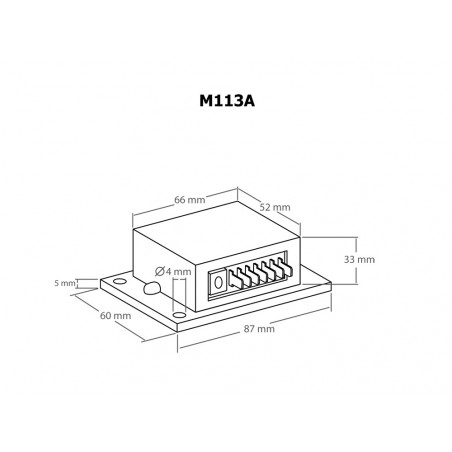

• Dimensions approximatives : 87 x 60 x 33 mm

• Boîtier en plastique avec trous de fixation
