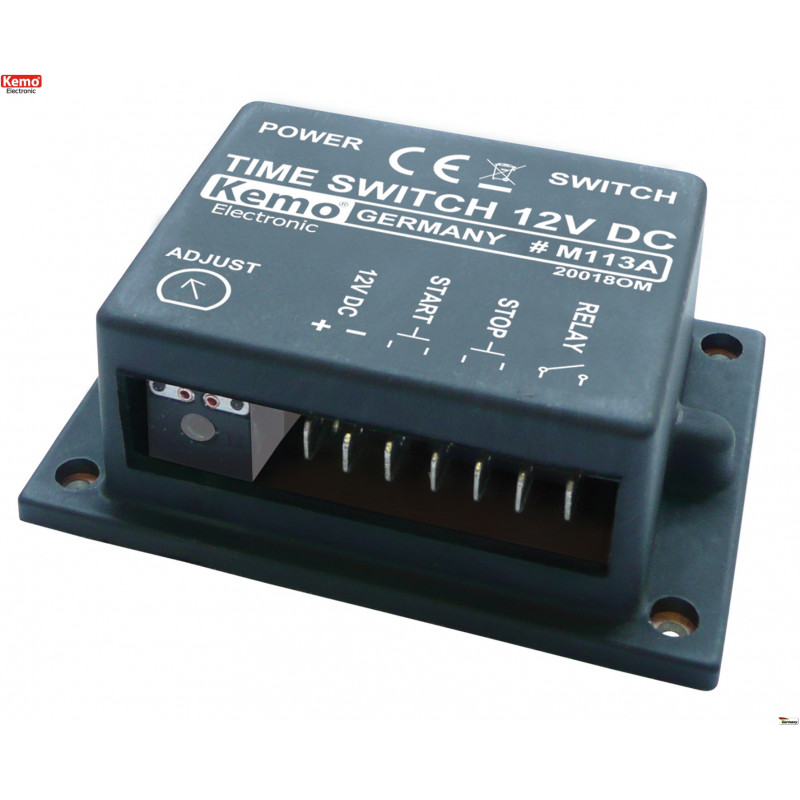

Temporizador monoestable con botones de inicio/parada, 12 V CC, ajustable de 2 segundos a 23 minutos, con salida de relé.

Temporizador compacto de baja tensión que funciona a 12-15 V CC con conexiones para botón de inicio y parada (no incluido). La salida está controlada por un relé de contacto normalmente abierto (NO) que puede controlar cargas de hasta 25 V 3 A (ampliable mediante el uso de relés externos adicionales).

El temporizador funciona en modo monoestable: al pulsar el botón de inicio, se activa y su relé cierra el contacto normalmente abierto (NO). Transcurrido el tiempo programado, el relé se desactiva abriendo el contacto normalmente abierto. El temporizador puede interrumpirse en cualquier momento pulsando el botón de parada.

El tiempo de activación del relé es ajustable, mediante un selector específico en el dispositivo, desde 2 segundos hasta 23 minutos con una precisión de +/-30%.

Indicación de encendido y activación de la salida del relé mediante dos LED.

Nota: Los botones no están incluidos. Se requieren dos botones NO para cerrar los contactos correspondientes al pulsarlos. Si también necesita los botones, solicite un presupuesto.

PRESUPUESTO

• Fuente de alimentación de 12V-15V CC

• Consumo máximo de corriente aprox. 20 mA / 80 mA (con relé activo)

• El tiempo de activación del temporizador de salida del relé es ajustable mediante un selector desde 2 segundos hasta aproximadamente 23 minutos de forma continua (precisión de +/- 30%).

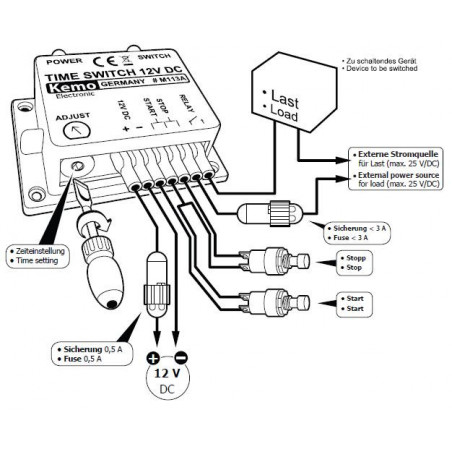

• Conexión Faston: 2 contactos para botón de arranque, 2 contactos para botón de parada, 2 contactos de alimentación, 2 contactos de salida NA (normalmente abiertos).

• Botones no incluidos (se requieren botones NA)

• Indicación de encendido y activación del relé mediante 2 LED.

• Salida de relé con contacto normalmente abierto limpio para carga máxima de 25 V 3 A (ampliable con relés externos).

• Funcionamiento monoestable: al pulsar el botón de inicio, el relé se activa y permanece activo hasta que transcurre el tiempo programado; al pulsar el botón de parada, es posible interrumpir la temporización y desactivar el relé en cualquier momento.

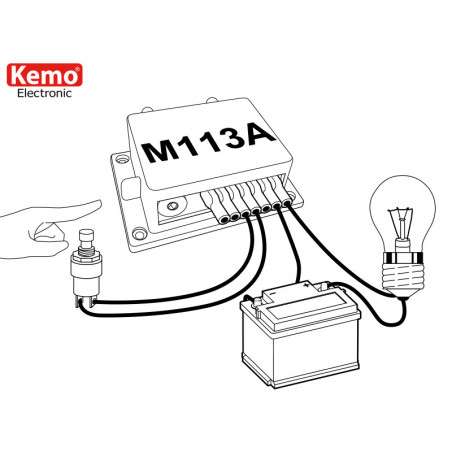

• Ideal como temporizador de luz de escalera de bajo voltaje, para el control de dispositivos eléctricos y electrónicos.

• Gestión electrónica del tiempo

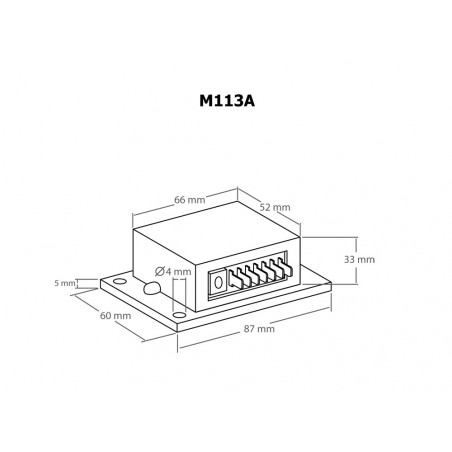

• Dimensiones aproximadas: 87 x 60 x 33 mm

• Estuche de plástico con orificios de fijación
