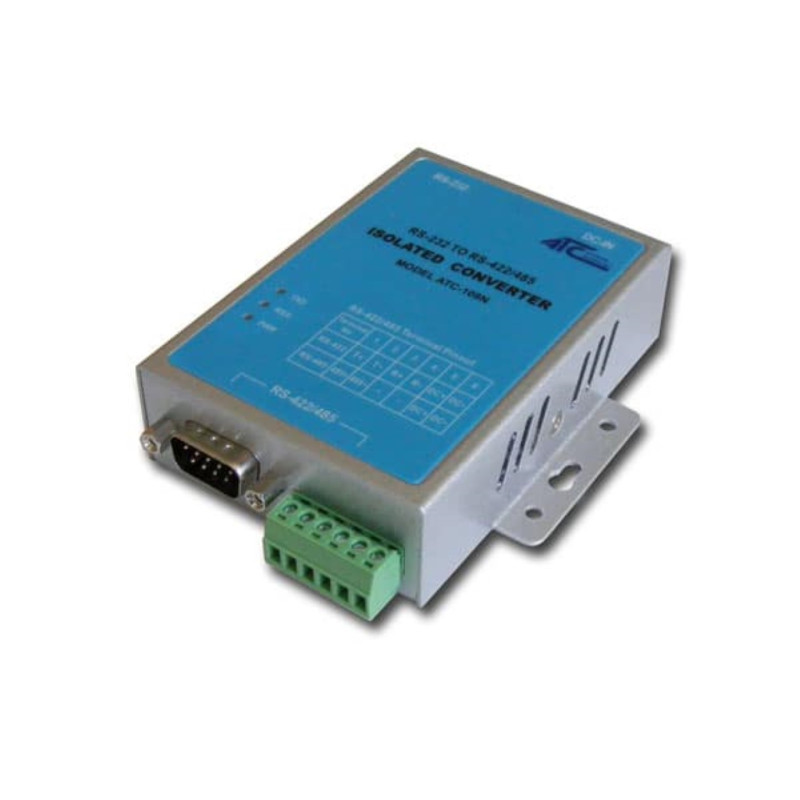

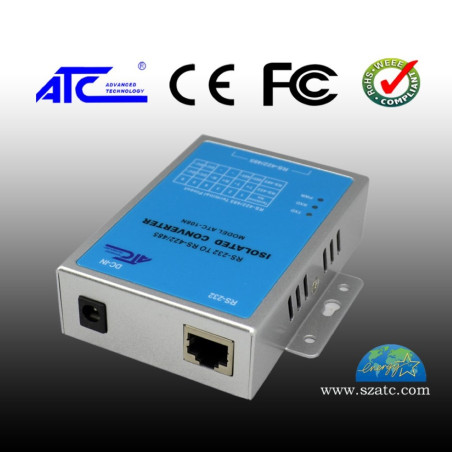

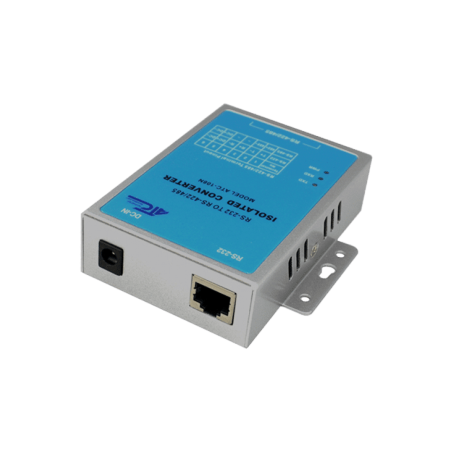

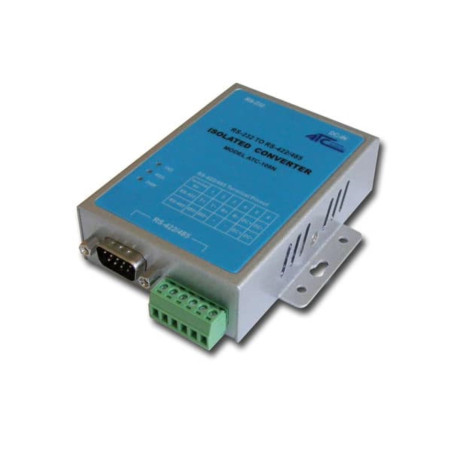

ATC-108N RS232 naar RS485/RS422-converter met 3500V galvanische isolatie

ATC-108N RS232 naar RS485/RS422 seriële converter

De ATC-108N zet een RS232-kanaal om in een differentiële RS422- of RS485-interface. Compatibel met de RS232C-, RS422- en RS485-standaarden, maakt het mogelijk om seriële apparaten aan te sluiten in punt-naar-punt- en punt-naar-meerpuntconfiguraties.

Galvanische isolatie en TVS-bescherming

De ingebouwde galvanische isolatie zorgt voor een isolatiespanning van 3500 V tussen de RS232-poort en de RS422/485-interface. TVS-onderdrukkers met een beschermingsvermogen van 1000 W beschermen de interface tegen spanningspieken en elektrostatische ontladingen.

RS485 automatische richtingsregeling

De interne schakeling detecteert de datarichting en schakelt automatisch de RS485-driver om, zonder dat handshake-signalen zoals RTS nodig zijn. De conversie is transparant voor aangesloten apparaten en vereist geen softwarewijzigingen om de transmissierichting te beheren.

Belangrijkste kenmerken

• Conversie: 1-kanaals RS232 naar RS422 of differentiële RS485.
• Compatibele standaarden: RS232C, RS422 en RS485.
• Galvanische isolatie: 3500V tussen RS232 en RS422/485.
• Bescherming: 1000W TVS-overspanningsbeveiligers.
• Transmissiesnelheid: tot 115,2 kbit/s.
• Verbindingen: punt-naar-punt en punt-naar-meerpunt, tot 128 RS422/485-apparaten.
• RS485-richting: automatisch schakelen zonder handshake.

Communicatiemethoden

• 4-draads punt-naar-punt, full duplex.
• 4-draads punt-naar-meerpunt, full duplex.
• 2-draads punt-naar-punt, half-duplex.
• 2-draads punt-naar-meerpunt, half-duplex.

Voeding en accessoires inbegrepen

De voeding kan worden geleverd via verwijderbare aansluitingen of via de meegeleverde 9 V DC-voeding met een 2,1 mm-aansluiting.

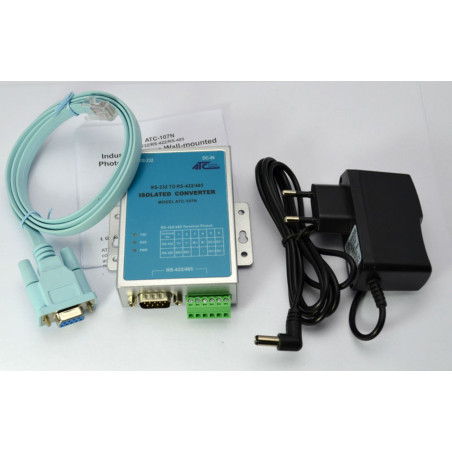

Het pakket omvat:

• ATC-108N-omvormer.
• 9V DC AC/DC-voedingsadapter.

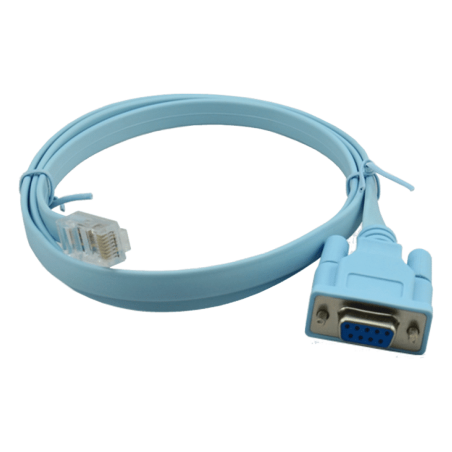

• RJ45 naar DB9 Female (DB9F) adapterkabel, 1,2 m lang.
