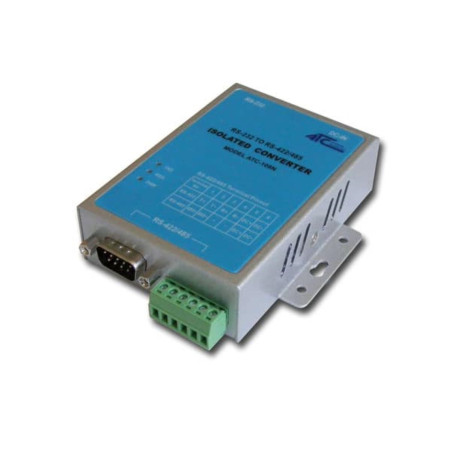

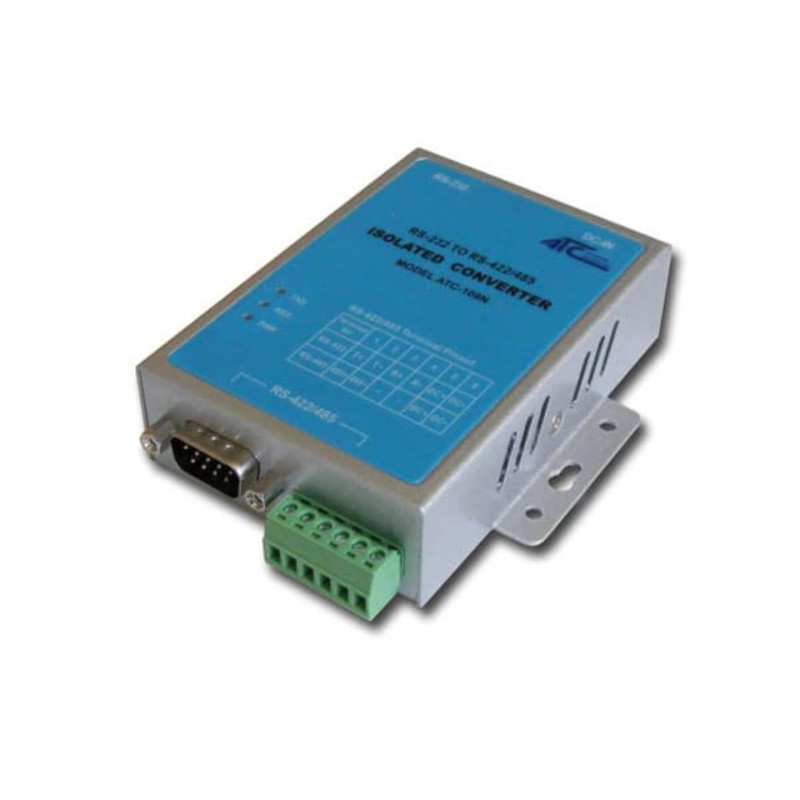

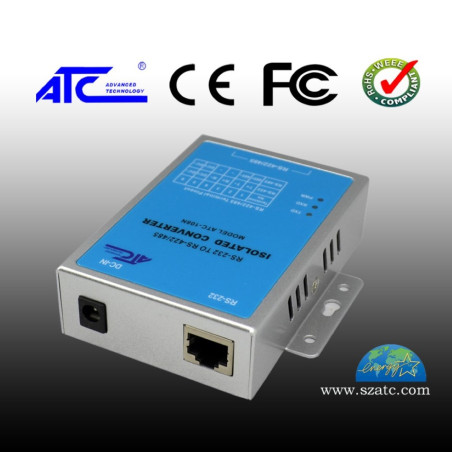

Konwerter ATC-108N RS232 na RS485/RS422 z izolacją galwaniczną 3500 V

Konwerter szeregowy ATC-108N RS232 na RS485/RS422

ATC-108N konwertuje kanał RS232 na różnicowy interfejs RS422 lub RS485. Kompatybilny ze standardami RS232C, RS422 i RS485, umożliwia podłączanie urządzeń szeregowych w konfiguracjach punkt-punkt i punkt-wielopunkt.

Izolacja galwaniczna i ochrona TVS

Wbudowana izolacja galwaniczna zapewnia napięcie izolacji 3500 V między portem RS232 a interfejsem RS422/485. Tłumiki TVS o mocy 1000 W pomagają chronić interfejs przed przejściowymi przepięciami i wyładowaniami elektrostatycznymi.

Automatyczna kontrola kierunku RS485

Wewnętrzny układ wykrywa kierunek transmisji danych i automatycznie przełącza sterownik RS485, bez konieczności przesyłania sygnałów potwierdzających, takich jak RTS. Konwersja jest transparentna dla podłączonych urządzeń i nie wymaga zmian w oprogramowaniu w celu zarządzania kierunkiem transmisji.

Główne cechy

• Konwersja: 1-kanałowy RS232 na RS422 lub różnicowy RS485.
• Zgodne standardy: RS232C, RS422 i RS485.
• Izolacja galwaniczna: 3500 V pomiędzy RS232 i RS422/485.
• Zabezpieczenie: tłumiki TVS o mocy 1000W.
• Prędkość transmisji: do 115,2 kbit/s.
• Połączenia: punkt-punkt i punkt-wielopunkt, do 128 urządzeń RS422/485.
• Kierunek RS485: automatyczne przełączanie bez konieczności uzgadniania.

Metody komunikacji

• 4-żyłowy sygnał typu punkt-punkt, pełny dupleks.
• 4-żyłowy sygnał typu punkt-wielopunkt, pełny dupleks.
• 2-żyłowy sygnał typu punkt-punkt, półdupleks.
• 2-żyłowy punkt-wielopunkt, półdupleks.

Zasilacz i akcesoria w zestawie

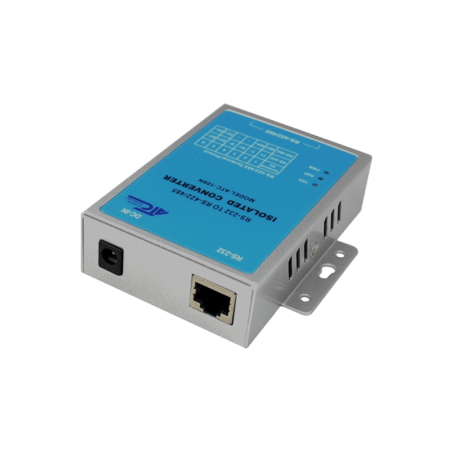

Zasilanie może być dostarczane poprzez wyjmowane zaciski lub za pomocą dołączonego zasilacza 9 V DC z gniazdem 2,1 mm.

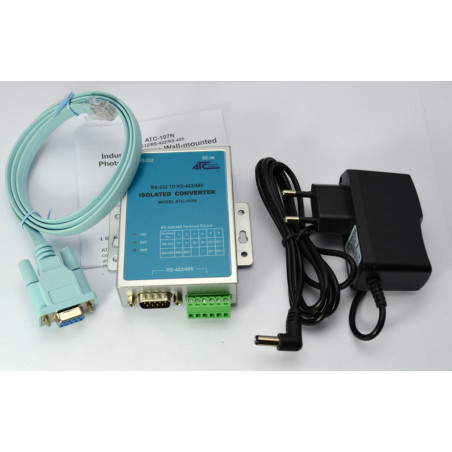

Pakiet zawiera:

• Konwerter ATC-108N.
• Zasilacz AC/DC 9V DC.

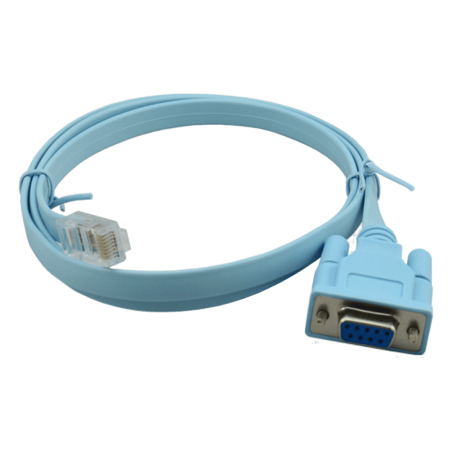

• Kabel przejściowy RJ45 do DB9 żeński (DB9F), długość 1,2 m.
