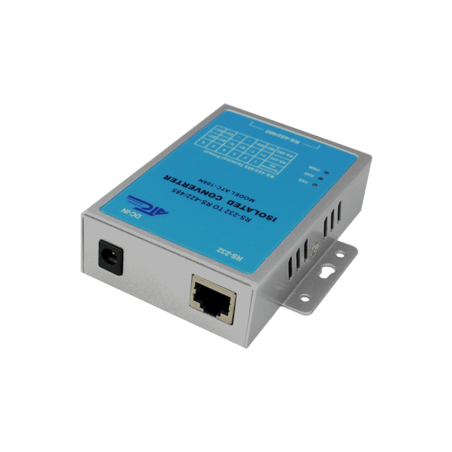

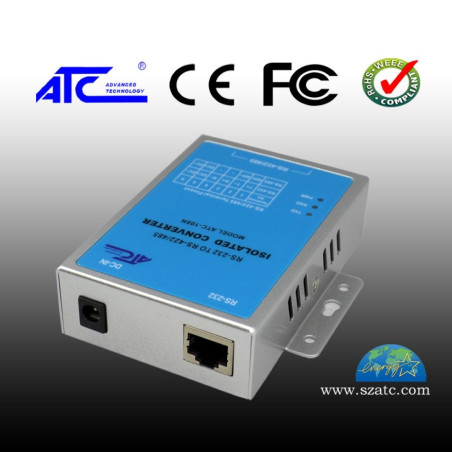

ATC-108N RS232 till RS485/RS422-omvandlare med 3500V galvanisk isolering

ATC-108N RS232 till RS485/RS422 seriell omvandlare

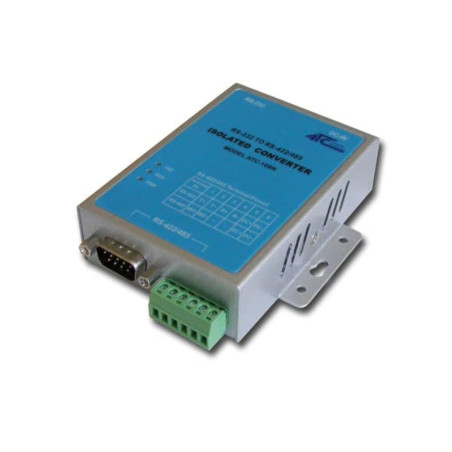

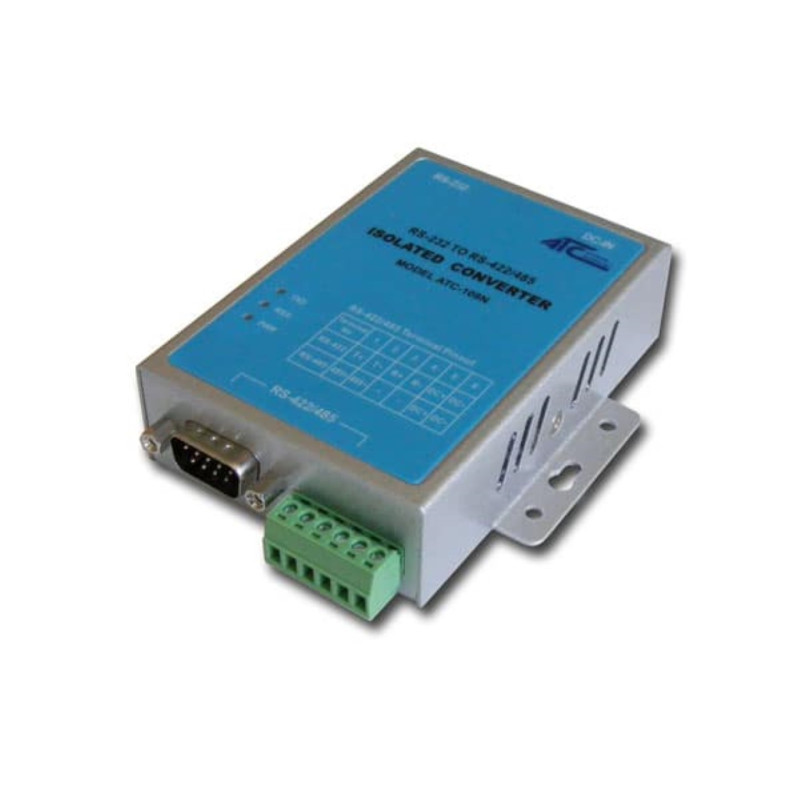

ATC-108N omvandlar en RS232-kanal till ett differentiellt RS422- eller RS485-gränssnitt. Kompatibel med RS232C-, RS422- och RS485-standarder, låter den dig ansluta seriella enheter i punkt-till-punkt- och punkt-till-multipunkt-konfigurationer.

Galvanisk isolering och TVS-skydd

Inbyggd galvanisk isolering ger en isoleringsspänning på 3500 V mellan RS232-porten och RS422/485-gränssnittet. TVS-skydd, med 1000 W skyddseffekt, hjälper till att skydda gränssnittet från transienta spänningstoppar och elektrostatiska urladdningar.

RS485 automatisk riktningskontroll

Den interna kretsen detekterar datariktningen och växlar automatiskt RS485-drivrutinen, utan att handskakningssignaler som RTS krävs. Konverteringen är transparent för anslutna enheter och kräver inga programvaruändringar för att hantera överföringsriktningen.

Huvudfunktioner

• Konvertering: 1 kanal RS232 till RS422 eller differentiell RS485.
• Kompatibla standarder: RS232C, RS422 och RS485.
• Galvanisk isolering: 3500V mellan RS232 och RS422/485.
• Skydd: 1000W TVS-ljuddämpare.
• Överföringshastighet: upp till 115,2 kbit/s.
• Anslutningar: punkt-till-punkt och punkt-till-multipunkt, upp till 128 RS422/485-enheter.
• RS485-riktning: automatisk växling utan handskakning.

Kommunikationsmetoder

• 4-tråds punkt-till-punkt, full duplex.
• 4-tråds punkt-till-multipunkt, full duplex.
• 2-tråds punkt-till-punkt, halv duplex.
• 2-tråds punkt-till-multipunkt, halv duplex.

Strömförsörjning och tillbehör ingår

Strömförsörjning kan ske via avtagbara anslutningar eller via den medföljande 9 V DC-strömförsörjningen med ett 2,1 mm-uttag.

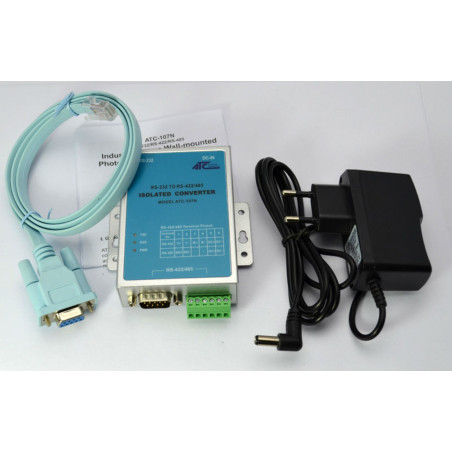

Paketet inkluderar:

• ATC-108N-omvandlare.
• 9V DC AC/DC nätadapter.

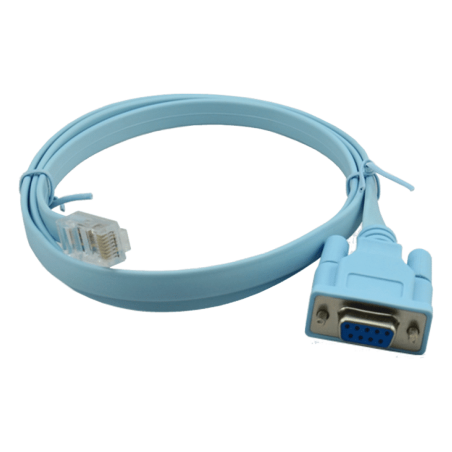

• RJ45 till DB9 hona (DB9F) adapterkabel, 1,2 m längd.
