3-relaisprintplaat voor Raspberry Pi 5 / 4B / 3B+ – RPi Relaisprintplaat 5 A

Drie relaisuitgangen voor je Raspberry Pi-projecten

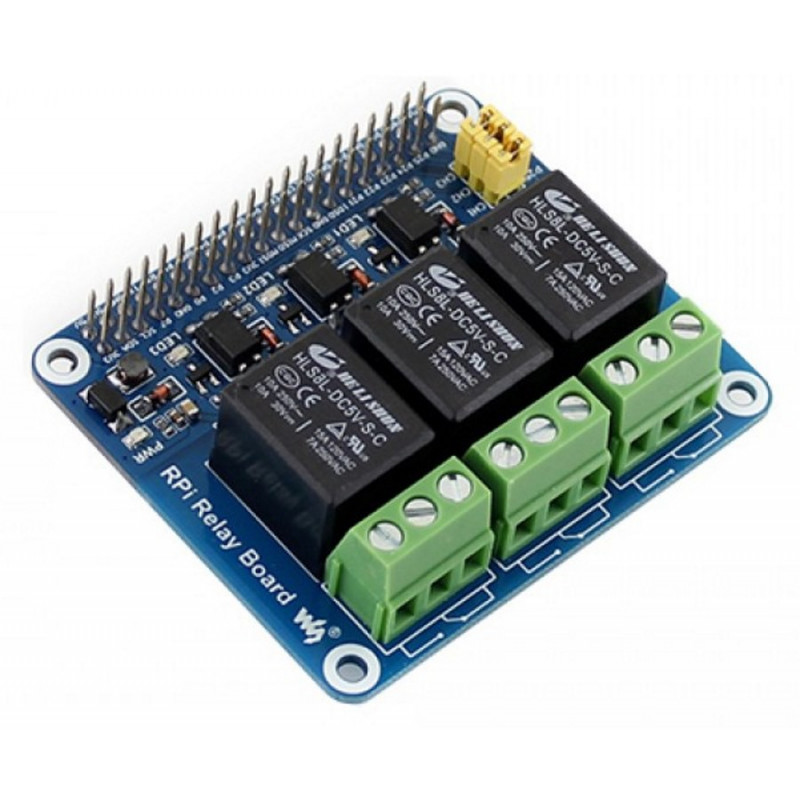

Het RPi-relaisbord is een uitbreidingskaart met drie onafhankelijke relais voor het aansturen van elektrische belastingen vanaf een Raspberry Pi. Het is geschikt voor domotica-, automatiserings- en besturingsprojecten, met aansluitingen en LED-indicatoren om de uitgangsstatus te controleren.

Belangrijkste kenmerken

• 3 relais met COM-, NO- en NC-contacten.
• Maximale opgegeven contactbelasting: 5 A bij 250 V wisselstroom of 5 A bij 30 V gelijkstroom.
• Eén PC817-optocoupler voor elke besturingsingang.
• Status-LED's voor relais en voedings-LED's.
• 3 jumpers om te kiezen tussen aansturing via de standaard GPIO's of via aangepaste pinnen en externe aansluitingen.
• 5V-voeding via de Raspberry Pi-connector.

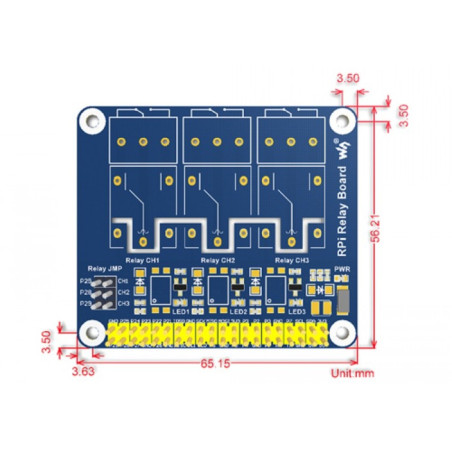

• Afmetingen kaart: 65,15 × 56,21 mm. Geschat gewicht: 59 g.

Compatibiliteit met Raspberry Pi

Standaard 40-pins GPIO-interface: Hardwarecompatibel met Raspberry Pi A+, B+, 2B, 3B, 3B+, 3A+, 4B en 5. Ook bruikbaar met Zero, Zero W en Zero 2 W met een gesoldeerde GPIO-connector; controleer de afmetingen en montage.

Op een Raspberry Pi 5 moet je GPIO-bibliotheken gebruiken die compatibel zijn met de RP1-controller en het geïnstalleerde besturingssysteem. Oudere voorbeelden gebaseerd op wiringPi, WebIOPi of bcm2835 vereisen mogelijk aanpassingen en werken niet gegarandeerd op alle modellen. Controleer ook de beschikbare ruimte voor koelplaten, ventilatoren en behuizingen.

Gebruik en installatie

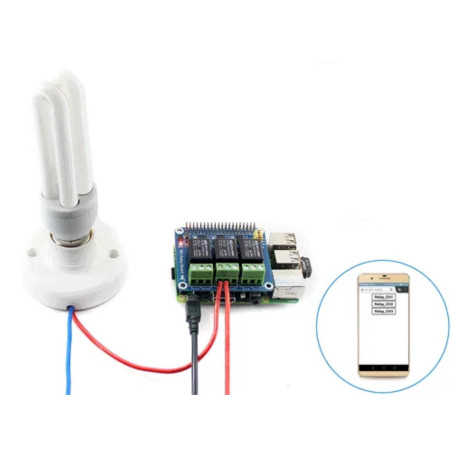

Met de uitgangscontacten kunt u een extern circuit openen of sluiten. Het werkelijke vermogen is afhankelijk van het type belasting: voor motoren, inductieve belastingen of hoge inschakelstromen is een specifieke dimensionering vereist. Gebruik op netspanning vereist een gekwalificeerde installatie, beveiliging en een geschikte behuizing.

Raspberry Pi niet inbegrepen.
