21-klawiszowy pilot na podczerwień z odbiornikiem podczerwieni 38 kHz HX1838 VS1838 Arduino

Zestaw zawiera 21-przyciskowy pilot na podczerwień oraz małą płytkę połączeniową z odbiornikiem podczerwieni 38 kHz HX1838 lub VS1838 . To przydatne rozwiązanie pozwala na dodanie zdalnego sterowania do projektów elektronicznych i systemów opartych na mikrokontrolerach.

Odbiornik można łatwo sparować z Arduino , Raspberry Pi lub innymi mikrokontrolerami i używać go np. do sterowania robotami, światłami, urządzeniami elektronicznymi i systemami automatyki.

Pilot zdalnego sterowania na podczerwień z 21 przyciskami

Pilot zdalnego sterowania ma 21 przycisków , w tym klawiaturę numeryczną, przyciski kierunkowe i dodatkowe przyciski funkcyjne.

Używa kodowania NEC i przesyła bajty adresu 0x00 i 0xBF , a następnie kod danych od 0 do 26 , pomijając wartości 3, 7, 11, 15, 19 i 23 .

Zasięg transmisji może sięgać 8 metrów . Rzeczywisty zasięg może się różnić w zależności od otoczenia, czułości odbiornika i warunków użytkowania.

Odbiornik podczerwieni 38 kHz

Płytka breakout zawiera odbiornik podczerwieni HX1838 lub VS1838 pracujący z częstotliwością 38 kHz .

Można go zasilać napięciem od 3,3 do 5 V , dzięki czemu nadaje się do wykorzystania w wielu projektach elektronicznych.

Zużycie jest szczególnie niskie:

• Tryb czuwania: 3~5 µA

• Standardowa praca: 3~5 mA

Kompaktowy rozmiar płytki breakout sprawia, że można ją łatwo zintegrować nawet z prototypami i małymi urządzeniami.

Aplikacje

Zestaw można wykorzystać do wielu zastosowań, w tym:

• Zdalne sterowanie projektami Arduino

• Projekty z Raspberry Pi

• Sterowanie robotem

• Włączanie i wyłączanie świateł

• Sterowanie urządzeniami elektronicznymi

• Automatyzacja i prototypowanie

• Interfejsy użytkownika podczerwieni

• Eksperymentowanie z protokołami IR

Specyfikacja pilota na podczerwień

• Liczba przycisków: 21

• Kodowanie: NEC

• Przesłane adresy: 0x00 i 0xBF

• Kody danych: od 0 do 26, z wyłączeniem 3, 7, 11, 15, 19 i 23

• Odległość transmisji: do 8m

• Zasilanie: 1 bateria guzikowa CR2025 w zestawie

• Wymiary: 86 x 40 x 6,4 mm

• Waga: 14 g

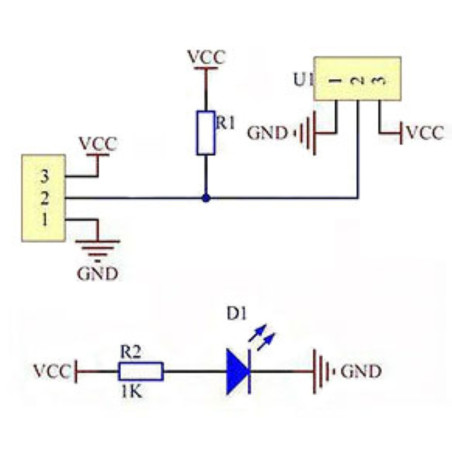

Specyfikacja płytki rozgałęźnej odbiornika podczerwieni

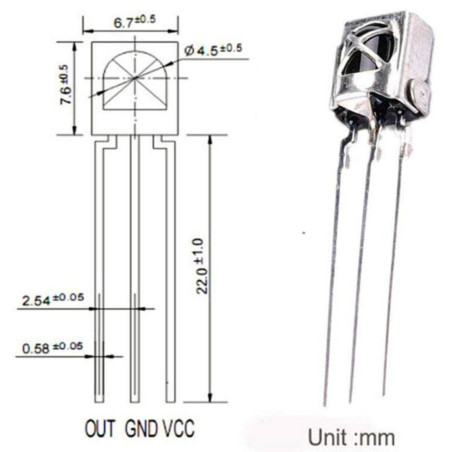

• Odbiornik: HX1838 lub VS1838

• Częstotliwość podczerwieni: 38 kHz

• Napięcie zasilania: 3,3-5 V

• Pobór prądu w trybie czuwania: 3~5 µA

• Pobór prądu podczas pracy: 3~5 mA

• Wymiary: 24 x 16 x 10 mm

• Waga: 3 g

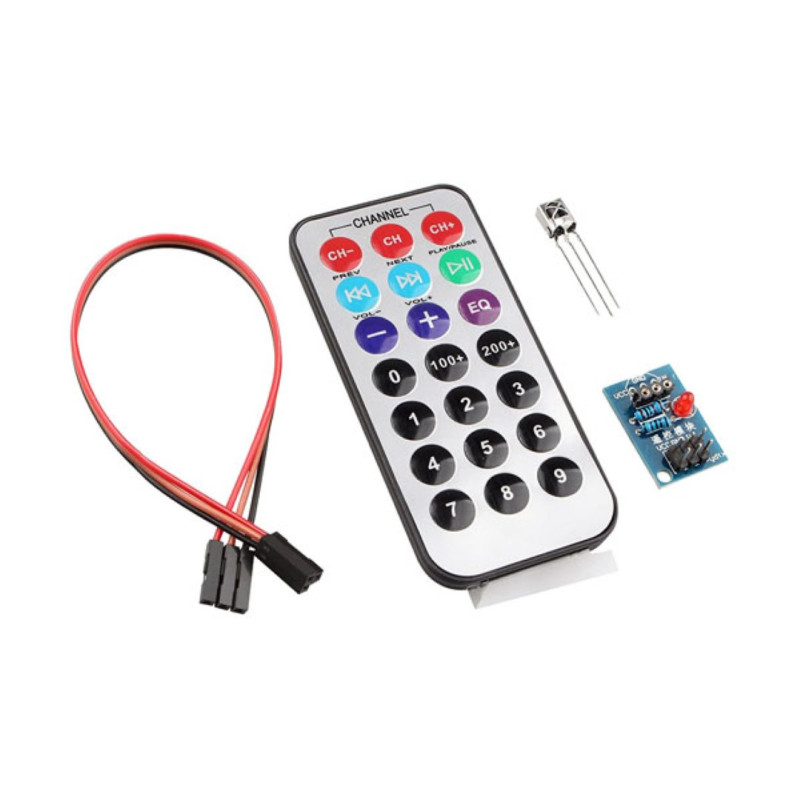

Zawartość opakowania

• 1 x 21-przyciskowy pilot zdalnego sterowania na podczerwień

• 1 płytka breakout z odbiornikiem podczerwieni HX1838 lub VS1838

• 1 bateria guzikowa CR2025 do pilota

SKU: HX1838

LINK do zasobów i programów: Kliknij TUTAJ
