21-knapps IR-fjärrkontroll med 38kHz infraröd mottagare HX1838 VS1838 Arduino

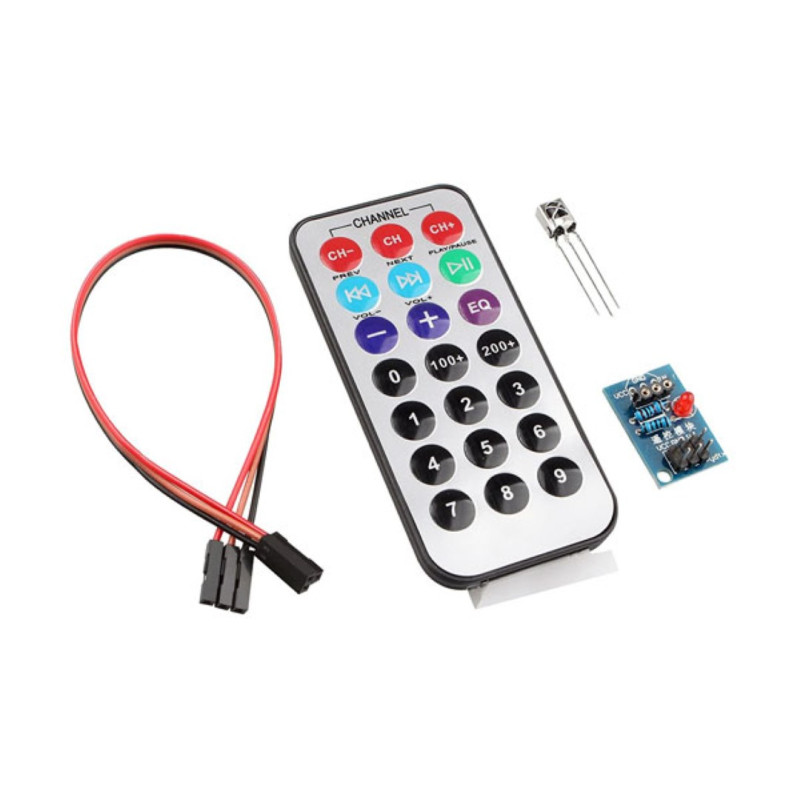

Setet innehåller en infraröd fjärrkontroll med 21 knappar och ett litet breakout-kort med en 38kHz IR-mottagare HX1838 eller VS1838 , en praktisk lösning för att lägga till fjärrkontroll till elektroniska projekt och mikrokontrollerbaserade system.

Mottagaren kan enkelt paras ihop med Arduino , Raspberry Pi eller andra mikrokontroller och användas för att styra till exempel robotar, lampor, elektroniska enheter och automationssystem.

IR-fjärrkontroll med 21 knappar

Fjärrkontrollen har 21 tangenter , inklusive ett numeriskt tangentbord, riktningsknappar och ytterligare funktionskontroller.

Den använder NEC-kodning och överför adressbytena 0x00 och 0xBF , följt av en datakod mellan 0 och 26 , och hoppar över värdena 3, 7, 11, 15, 19 och 23 .

Sändningsavståndet kan uppgå till 8 meter . Den faktiska räckvidden kan variera beroende på omgivningen, mottagarens känslighet och användningsförhållanden.

38 kHz IR-mottagare

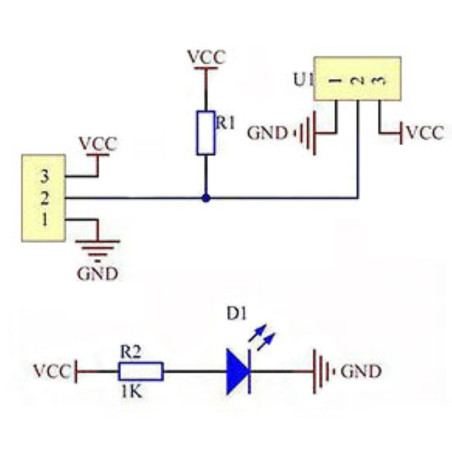

Breakout-kortet integrerar en HX1838- eller VS1838 IR-mottagare som arbetar vid 38 kHz .

Den kan drivas med en spänning mellan 3,3 och 5 V , vilket gör den lämplig för integration i många elektroniska projekt.

Förbrukningen är särskilt låg:

• Standby: 3~5 µA

• Standarddrift: 3~5 mA

Breakout-kortets kompakta storlek gör det enkelt att integrera även i prototyper och små enheter.

Applikationer

Setet kan användas för många olika ändamål, inklusive:

• Fjärrstyrning av Arduino -projekt

• Projekt med Raspberry Pi

• Robotstyrning

• Att tända och släcka lampor

• Kontroll av elektroniska enheter

• Automatisering och prototypframställning

• Infraröda användargränssnitt

• Experiment med IR-protokoll

Specifikationer för IR-fjärrkontroll

• Antal knappar: 21

• Kodning: NEC

• Överförda adresser: 0x00 och 0xBF

• Datakoder: 0 till 26, exklusive 3, 7, 11, 15, 19 och 23

• Överföringsavstånd: upp till 8 m

• Strömförsörjning: 1 CR2025 knappbatteri ingår

• Mått: 86 x 40 x 6,4 mm

• Vikt: 14 g

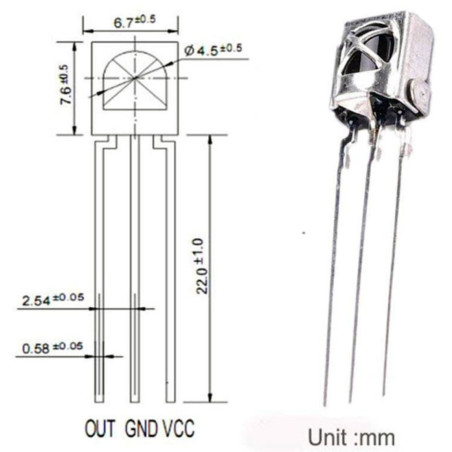

Specifikationer för IR-mottagarens breakout-kort

• Mottagare: HX1838 eller VS1838

• IR-frekvens: 38 kHz

• Matningsspänning: 3,3-5V

• Strömförbrukning i standby-läge: 3~5 µA

• Strömförbrukning under drift: 3~5 mA

• Mått: 24 x 16 x 10 mm

• Vikt: 3 g

Paketinnehåll

• 1 x IR-fjärrkontroll med 21 knappar

• 1 breakout-kort med HX1838- eller VS1838 IR-mottagare

• 1 CR2025 knappbatteri för fjärrkontrollen

Artikelnummer: HX1838
