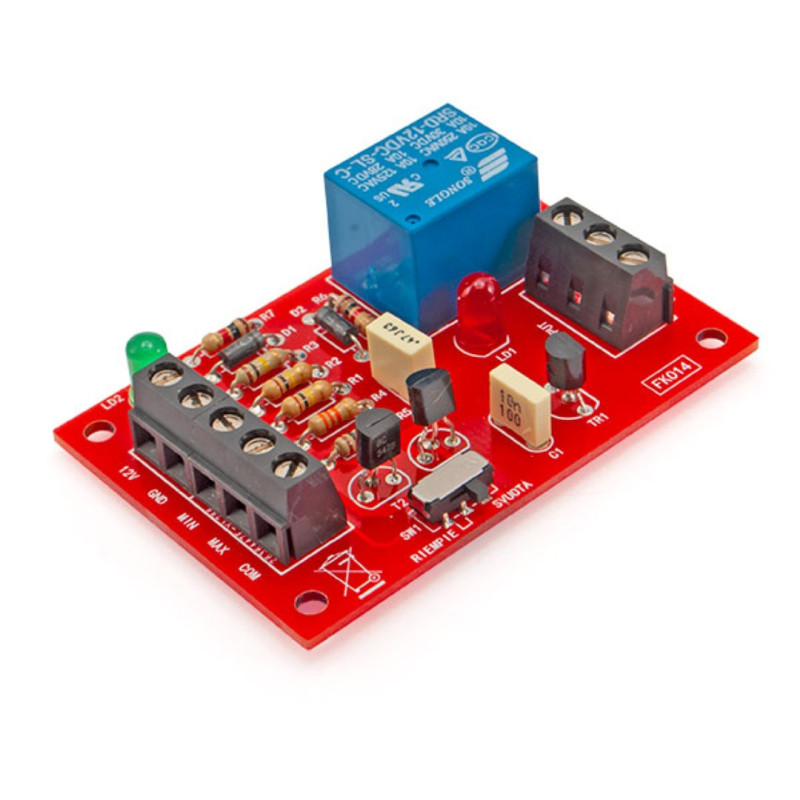

Nivåkontrollsats för tankvätskenivå – Gör-det-själv-projekt för tankvattennivåsensor

Observera: detta är ett KIT, så du får de komponenter du behöver för att montera och allt du behöver för att återskapa enheten som visas på bilden. KIT:et innehåller lättförståeliga illustrerade instruktioner på italienska.

KRAV PÅ ERFARENHETSNIVÅ: medel-låg

Montering och testning av Mectronica STORE är också tillgängligt genom att lägga till kvantitet 15 av KIT-monteringstjänsten (sök efter den på webbplatsen) och lägga den i varukorgen tillsammans med KIT:et som ska monteras.

Tankvätskeövervakningssatsen är en elektronisk modul som är utformad för att övervaka vätskenivån i tankar, bassänger eller behållare. Systemet är utformat för att ge en tillförlitlig indikation när vätskan når förinställda minimi- eller maximivärden, vilket möjliggör snabb påfyllning eller tömning.

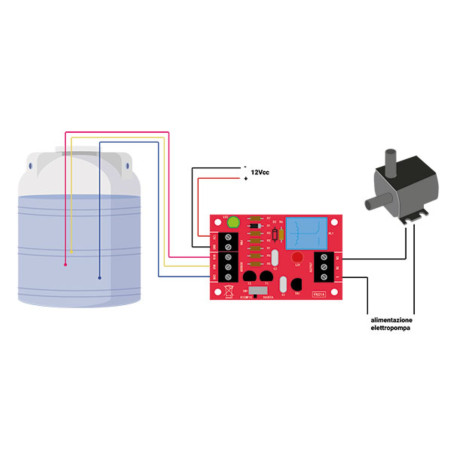

Satsen använder trådbundna nivåsensorer (ingår ej) som kan placeras inuti tanken för att detektera närvaro eller frånvaro av vätska. Kretsen bearbetar sensorsignalen och aktiverar utgångar eller indikatorer för att meddela nivåstatus, vilket gör den enkel att integrera med larmsystem, pumpar, automationsstyrenheter eller bildskärmar.

Detta kit är perfekt för tillämpningar där det är viktigt att undvika överfyllning eller torra tankar , till exempel i hemmets VVS, vattentankar, septiktankar, bevattningssystem, akvarier, gör-det-själv-projekt eller till och med lätta industriella tillämpningar.

Monteringen är enkel och satsen innehåller alla komponenter som behövs för att bygga vätskenivåkontrollkretsen, vilket gör den till en idealisk lösning för hobbyister, installatörer och alla som vill ha pålitlig, automatisk nivåkontroll.

Huvudfunktioner

• Automatisk detektering av minsta och högsta vätskenivå

• Lätt att installera och konfigurera

• Lämplig för tankar, kar, behållare och olika system

• Möjliggör automatiska ingrepp på pumpar eller larm

• Idealisk lösning för gör-det-själv-projekt

• Pålitlig och stabil över tid

• Komplett elektronisk komponent i kit

Typiska tillämpningar

• Vattennivåövervakning i hushållstankar

• Vätskekontroll i tankar och ackumulatorer

• Bevattningssystem och brunnar

• Akvarier och dekorativa vattensystem

• Gör-det-själv-automationer med pumpar eller signaler

• Hobby- och elektriska tillämpningar

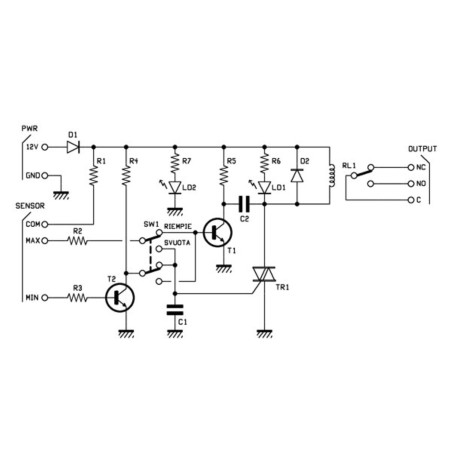

Det här systemet låter dig övervaka vätskenivån i en tank eller ett kar och säkerställa att den håller sig inom det valda intervallet. Det har två driftlägen: tömning och fyllning av tanken. Det låter dig tömma tanken när nivån når sitt maximum (tömningsfunktion) och, omvänt, fylla den när nivån sjunker till sitt minimum (påfyllningsfunktion). Driftläget, för både fyllning och tömning, styrs via dubbelbrytaren på kortet. Detta gör att reläet kan aktiveras antingen när den inställda nivån överskrids eller, omvänt, när nivån sjunker under önskat tröskelvärde.

Svetsning krävs för montering. Satsen levereras komplett med monteringsanvisning på italienska.

Tekniska specifikationer

• Strömförsörjningsspänning: 12 Vdc
• Strömförbrukning: 60 mA
• Reläutgång: C-NC-NO
• Omkopplingsbar utgångsspänning: max 230 Vac
• Omkopplingsbar utgångsström: 10 A
• Driftläge: fyllning och tömning
