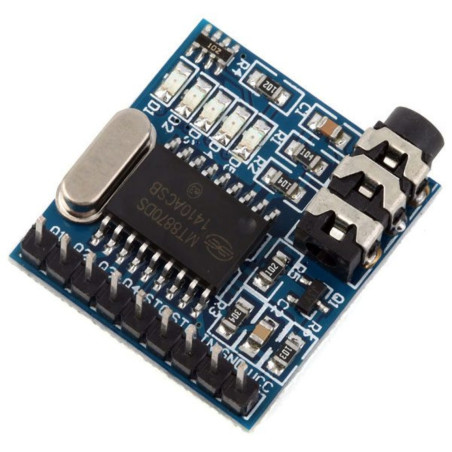

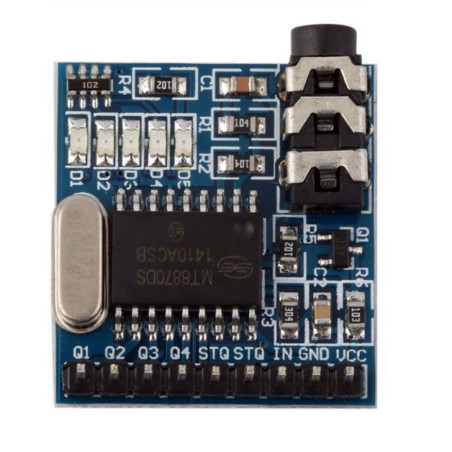

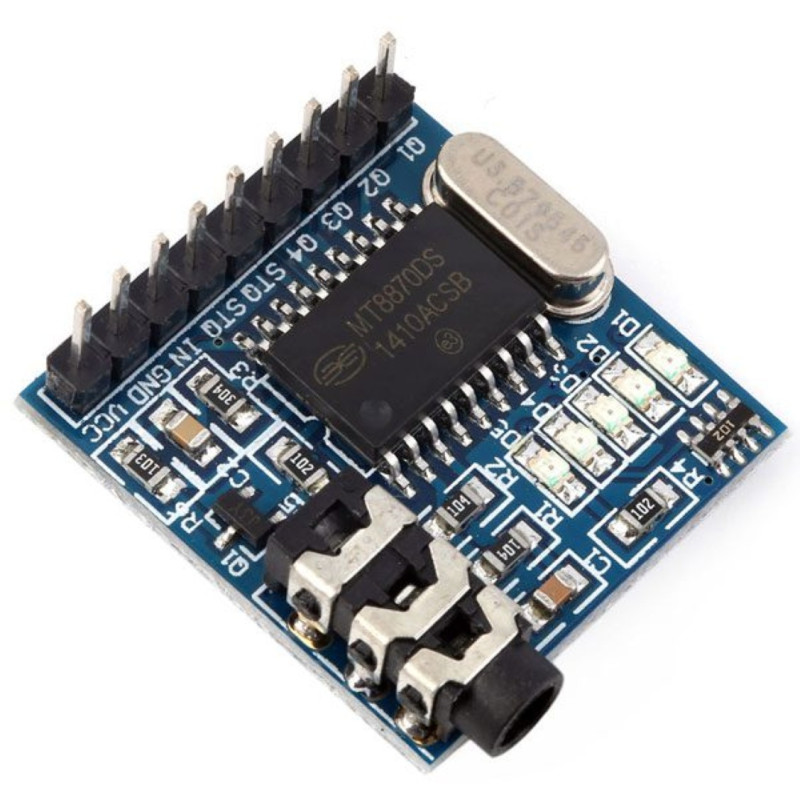

Module décodeur DTMF MT8870 5V avec sorties numériques pour microcontrôleurs Arduino

4,50 €
TTC

Module décodeur DTMF basé sur la puce MT8870 , conçu pour reconnaître et décoder les tonalités multifréquences provenant de téléphones, d'appareils audio et d'autres sources compatibles. Il dispose de 4 sorties numériques (Q1 à Q4), d'une sortie standard (STD), de 5 LED d'état, d'une entrée audio jack 3,5 mm et d'un connecteur à 9 broches . Alimentation : 5 V CC . Idéal pour Arduino , les microcontrôleurs, les systèmes d'automatisation, les activateurs et les télécommandes.

Quantité
Derniers articles en stock

  Paiements Sécurisés

Payez en toute sécurité par Carte Bancaire, PayPal, Amazon Pay ou Virement Bancaire

  Livraison Rapide

Nous livrons dans toute l’Europe et dans le monde entier avec UPS, DHL et DPD

  Retour Facile sous 30 Jours

Vous disposez de 30 jours après la livraison pour retourner un produit si vous n’êtes pas satisfait

Le module décodeur DTMF MT8870 vous permet de reconnaître et de décoder les tonalités DTMF (Dual-Tone Multi-Frequency) provenant d'une ligne fixe, d'un téléphone portable ou d'une autre source audio compatible.

Le circuit est basé sur le décodeur MT8870 bien connu et convertit la tonalité reçue en un code numérique disponible sur les quatre sorties Q1, Q2, Q3 et Q4 .

Les sorties peuvent être facilement interfacées avec Arduino , des ordinateurs, des microcontrôleurs et des circuits numériques , permettant ainsi d'utiliser les commandes DTMF dans de nombreux projets de contrôle et d'automatisation.

Applications

Ce module peut être utilisé pour créer, par exemple :

  • Systèmes de contrôle DTMF

  • activateurs de relais

  • Systèmes d'automatisation

  • Interfaces pour Arduino et microcontrôleurs

  • Commande servo RC

  • systèmes de télécommande

  • Projets d'expérimentation électronique

  • Interfaces pour systèmes d'alarme et de signalisation

Entrée audio

Les tonalités DTMF sont fournies au module via une prise jack audio 3,5 mm pratique.

Le décodeur MT8870 analyse le signal reçu et, lorsqu'il reconnaît une tonalité DTMF valide, met le code correspondant à disposition via les sorties numériques.

Sorties numériques

Le module possède quatre sorties de données :

  • Q1

  • Q2

  • T3

  • Q4

Le signal STD est également disponible, indiquant qu'une tonalité valide a été reconnue.

Il y a 5 LED d'état , utiles pour visualiser directement le fonctionnement et l'état des sorties.

Encodage de tonalités DTMF

Le module reconnaît les tonalités numériques standard de 0 à 9 , les symboles * et # , ainsi que les tonalités A, B, C et D , qui ne sont généralement pas disponibles sur les claviers téléphoniques standard.

Tonifier MST Q4 T3 Q2 Q1
Aucun ton LE Z Z Z Z
1 H 1 0 0 1
2 H 0 0 1 0
3 H 0 0 1 1
4 H 0 1 0 0
5 H 0 1 0 1
6 H 0 1 1 0
7 H 0 1 1 1
8 H 1 0 0 0
9 H 1 0 0 1
0 H 1 0 1 0
* H 1 0 1 1
# H 1 1 0 0
À H 1 1 0 1
B H 1 1 1 0
C H 1 1 1 1
D H 0 0 0 0

H = niveau logique haut – L = niveau logique bas – Z = haute impédance.

Caractéristiques techniques

  • Décodeur : MT8870

  • Type de signal : DTMF

  • Notes reconnues : 0-9, *, #, A, B, C, D

  • Données de sortie : T1, T2, T3, T4

  • Signal STD : présent

  • Voyants d'état : 5

  • Entrée audio : prise jack 3,5 mm

  • Connecteur : barrette à 9 broches

  • Alimentation : 5 V CC

  • Dimensions : 27 × 25 × 12 mm

  • Référence : YC047

Grâce à ses dimensions de seulement 27 × 25 × 12 mm , le module peut être facilement intégré dans les équipements et prototypes où il est nécessaire de transformer les commandes DTMF en signaux numériques pouvant être utilisés par un circuit de commande .
