Modulo Decoder DTMF MT8870 5V con Uscite Digitali per Arduino Microcontrollori

4,50 €
Tasse incluse

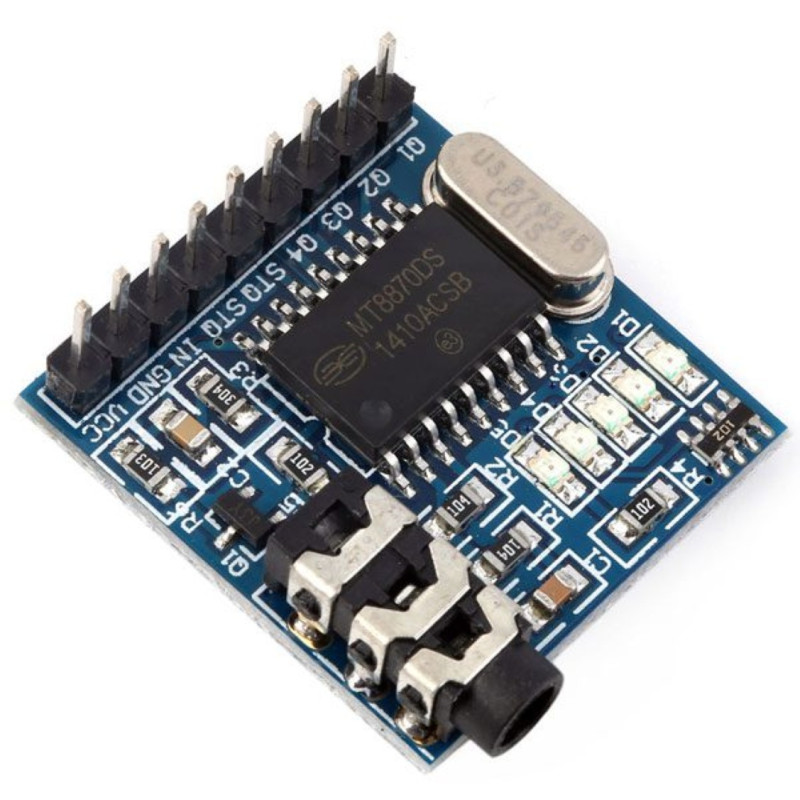

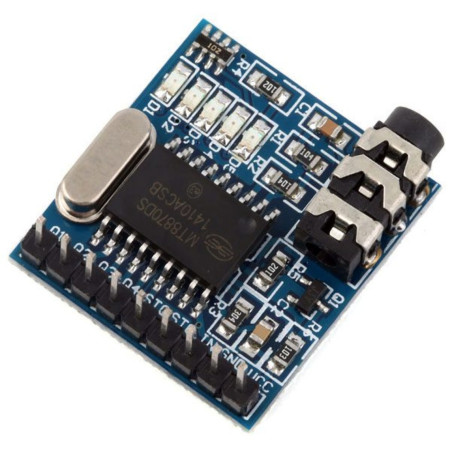

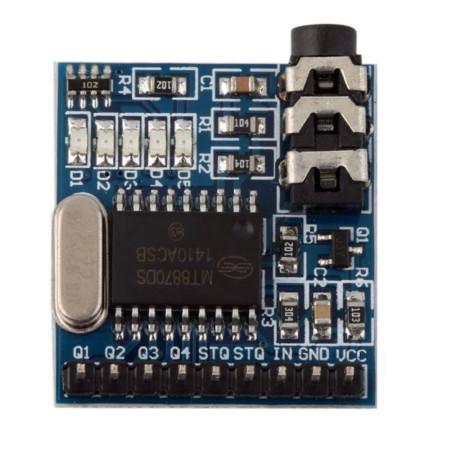

Modulo decoder DTMF basato su chip MT8870, progettato per riconoscere e decodificare i toni multifrequenza provenienti da telefoni, dispositivi audio e altre sorgenti compatibili. Dispone di 4 uscite digitali Q1-Q4, uscita STD, 5 LED di stato, ingresso audio jack 3,5 mm e connettore strip a 9 poli. Alimentazione 5V DC. Ideale per Arduino, microcontrollori, automazioni, attivatori e sistemi di controllo remoto.

Quantità
Disponibile ma con pochi articoli in magazzino

  Pagamenti Sicuri

Paga in totale sicurezza con Carta di Credito, PayPal, Amazon Pay, Bonifico Bancario o PostePay

  Spedizione Rapida

A partire da 6,49€ in 2–4 giorni o Express 24/48h a 9,90€ SDA, UPS, DHL, BRT, Punto Poste o Ritiro

  Reso Facile 30 Giorni

Hai 30 giorni dalla consegna per restituire il prodotto se non sei soddisfatto

Il modulo Decoder DTMF MT8870 consente di riconoscere e decodificare i toni DTMF (Dual-Tone Multi-Frequency) provenienti da un telefono fisso, cellulare o altra sorgente audio compatibile.

Il circuito è basato sul noto decoder MT8870 e converte il tono ricevuto in un codice digitale disponibile sulle quattro uscite Q1, Q2, Q3 e Q4.

Le uscite possono essere facilmente interfacciate con Arduino, computer, microcontrollori e circuiti digitali, consentendo di utilizzare i comandi DTMF all'interno di numerosi progetti di controllo e automazione.

Applicazioni

Il modulo può essere utilizzato per realizzare, ad esempio:

  • Sistemi di controllo tramite DTMF

  • Attivatori a relè

  • Sistemi di automazione

  • Interfacce per Arduino e microcontrollori

  • Controllo di servocomandi RC

  • Sistemi di comando remoto

  • Progetti di sperimentazione elettronica

  • Interfacce per sistemi di allarme e segnalazione

Ingresso audio

I toni DTMF vengono forniti al modulo attraverso una pratica presa jack audio da 3,5 mm.

Il decoder MT8870 analizza il segnale ricevuto e, quando riconosce un tono DTMF valido, ne rende disponibile il relativo codice attraverso le uscite digitali.

Uscite digitali

Il modulo dispone delle quattro uscite dati:

  • Q1

  • Q2

  • Q3

  • Q4

È inoltre disponibile il segnale STD, che indica il riconoscimento di un tono valido.

Sono presenti 5 LED di stato, utili per visualizzare direttamente il funzionamento e lo stato delle uscite.

Codifica dei toni DTMF

Il modulo riconosce i normali toni numerici 0-9, i simboli * e #, oltre ai toni A, B, C e D, normalmente non disponibili sulle comuni tastiere telefoniche.

Tono STD Q4 Q3 Q2 Q1
Nessun tono L Z Z Z Z
1 H 1 0 0 1
2 H 0 0 1 0
3 H 0 0 1 1
4 H 0 1 0 0
5 H 0 1 0 1
6 H 0 1 1 0
7 H 0 1 1 1
8 H 1 0 0 0
9 H 1 0 0 1
0 H 1 0 1 0
* H 1 0 1 1
# H 1 1 0 0
A H 1 1 0 1
B H 1 1 1 0
C H 1 1 1 1
D H 0 0 0 0

H = livello logico alto – L = livello logico basso – Z = alta impedenza.

Caratteristiche tecniche

  • Decoder: MT8870

  • Tipo di segnali: DTMF

  • Toni riconosciuti: 0-9, *, #, A, B, C, D

  • Uscite dati: Q1, Q2, Q3, Q4

  • Segnale STD: presente

  • LED di stato: 5

  • Ingresso audio: jack 3,5 mm

  • Connettore: strip 9 poli

  • Alimentazione: 5V DC

  • Dimensioni: 27 × 25 × 12 mm

  • SKU: YC047

Grazie alle dimensioni di soli 27 × 25 × 12 mm, il modulo può essere facilmente integrato in apparecchiature e prototipi dove sia necessario trasformare i comandi DTMF in segnali digitali utilizzabili da un circuito di controllo.
