MT8870 5V DTMF-dekodermodul med digitala utgångar för Arduino -mikrokontroller

4,50 €
Inkl. moms

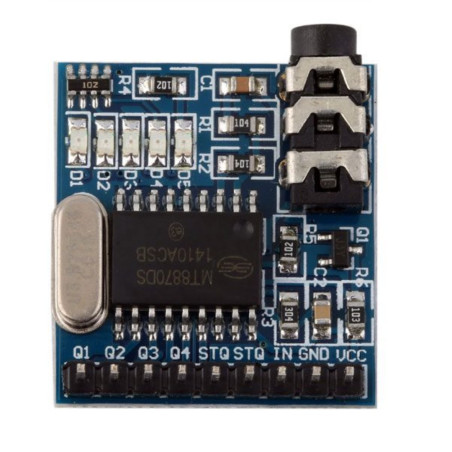

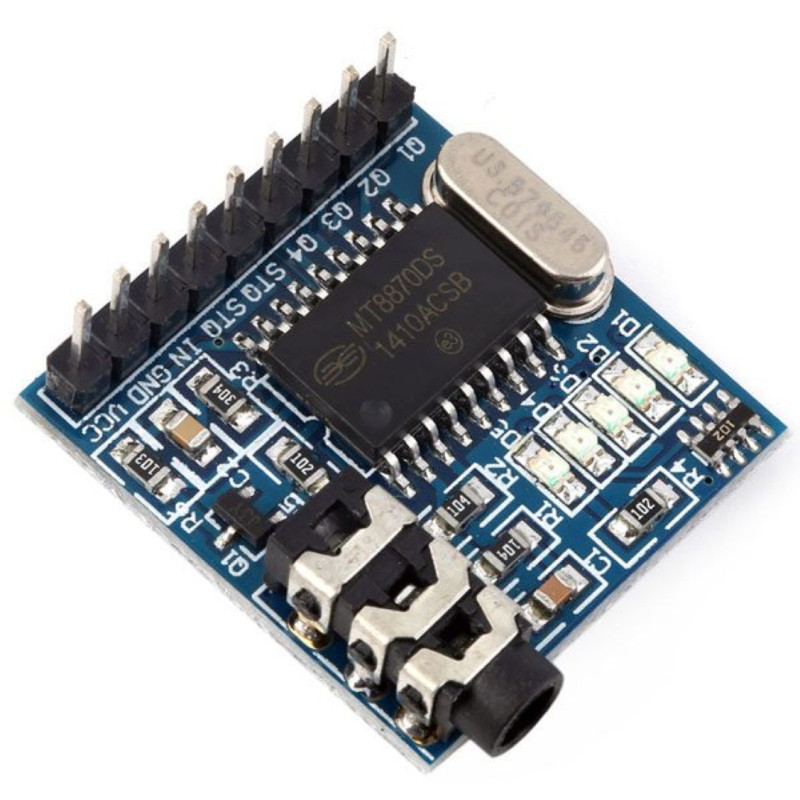

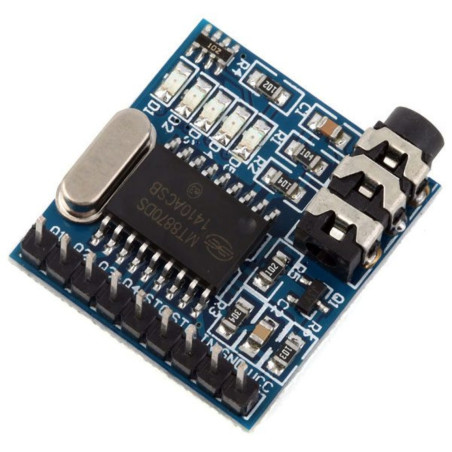

DTMF-avkodningsmodul baserad på MT8870-chip , utformad för att känna igen och avkoda multifrekvenstoner som kommer från telefoner, ljudenheter och andra kompatibla källor. Den har 4 digitala utgångar Q1-Q4, STD-utgång, 5 status-LED:er, 3,5 mm ljudingång och 9-polig stripkontakt . 5V DC strömförsörjning. Idealisk för Arduino , mikrokontroller, automationer, aktivatorer och fjärrkontrollsystem.

Kvantitet
Sista produkten i lager

  Säkra betalningar

Betala helt säkert med kreditkort, PayPal, Amazon Pay, banköverföring eller PostePay

  Snabb leverans

Vi levererar i hela Europa och över hela världen med UPS, DHL och DPD

  Enkel retur inom 30 dagar

Du har 30 dagar från leveransen att returnera produkten om du inte är nöjd

DTMF-dekodermodulen MT8870 låter dig känna igen och avkoda DTMF-toner (Dual-Tone Multi-Frequency) som kommer från en fast telefon, mobiltelefon eller annan kompatibel ljudkälla.

Kretsen är baserad på den välkända MT8870-dekodern och omvandlar den mottagna tonen till en digital kod som är tillgänglig på de fyra utgångarna Q1, Q2, Q3 och Q4 .

Utgångarna kan enkelt anslutas till Arduino , datorer, mikrokontroller och digitala kretsar , vilket gör att DTMF-kommandon kan användas inom många styr- och automationsprojekt.

Applikationer

Modulen kan användas för att skapa, till exempel:

  • DTMF-styrsystem

  • Reläaktiverare

  • Automationssystem

  • Gränssnitt för Arduino och mikrokontroller

  • RC-servokontroll

  • Fjärrstyrningssystem

  • Elektroniska experimentprojekt

  • Gränssnitt för larm- och signalsystem

Ljudingång

DTMF-toner matas till modulen via ett praktiskt 3,5 mm ljuduttag .

MT8870-avkodaren analyserar den mottagna signalen och, när den känner igen en giltig DTMF-ton, gör den motsvarande kod tillgänglig via de digitala utgångarna.

Digitala utgångar

Modulen har fyra datautgångar:

  • Q1

  • Q2

  • Q3

  • Q4

STD -signalen är också tillgänglig, vilket indikerar att en giltig ton har känts igen.

Det finns 5 status-LED:er , användbara för att direkt visa drift och status för utgångarna.

DTMF-tonkodning

Modulen känner igen de numeriska standardtonerna 0–9 , symbolerna * och # , samt tonerna A, B, C och D , vilka normalt inte är tillgängliga på vanliga telefonknappsatser.

Tona könssjukdom Q4 Q3 Q2 Q1
Ingen ton DE Z Z Z Z
1 H 1 0 0 1
2 H 0 0 1 0
3 H 0 0 1 1
4 H 0 1 0 0
5 H 0 1 0 1
6 H 0 1 1 0
7 H 0 1 1 1
8 H 1 0 0 0
9 H 1 0 0 1
0 H 1 0 1 0
* H 1 0 1 1
# H 1 1 0 0
TILL H 1 1 0 1
B H 1 1 1 0
C H 1 1 1 1
D H 0 0 0 0

H = hög logisk nivå – L = låg logisk nivå – Z = hög impedans.

Tekniska funktioner

  • Avkodare: MT8870

  • Signaltyp: DTMF

  • Igenkända toner: 0–9, *, #, A, B, C, D

  • Datautgångar: Q1, Q2, Q3, Q4

  • STD-signal: närvarande

  • Status-LED: er: 5

  • Ljudingång: 3,5 mm-uttag

  • Kontakt: 9-polig remsa

  • Strömförsörjning: 5V DC

  • Mått: 27 × 25 × 12 mm

  • Artikelnummer: YC047

Tack vare sina dimensioner på endast 27 × 25 × 12 mm kan modulen enkelt integreras i utrustning och prototyper där det är nödvändigt att omvandla DTMF-kommandon till digitala signaler som kan användas av en styrkrets.
