MT8870 5V DTMF-Decodermodul mit digitalen Ausgängen für Arduino -Mikrocontroller
search
  • MT8870 5V DTMF-Decodermodul mit digitalen Ausgängen für Arduino -Mikrocontroller
  • MT8870 5V DTMF-Decodermodul mit digitalen Ausgängen für Arduino -Mikrocontroller
  • MT8870 5V DTMF-Decodermodul mit digitalen Ausgängen für Arduino -Mikrocontroller

MT8870 5V DTMF-Decodermodul mit digitalen Ausgängen für Arduino -Mikrocontroller

4,50 €
Bruttopreis

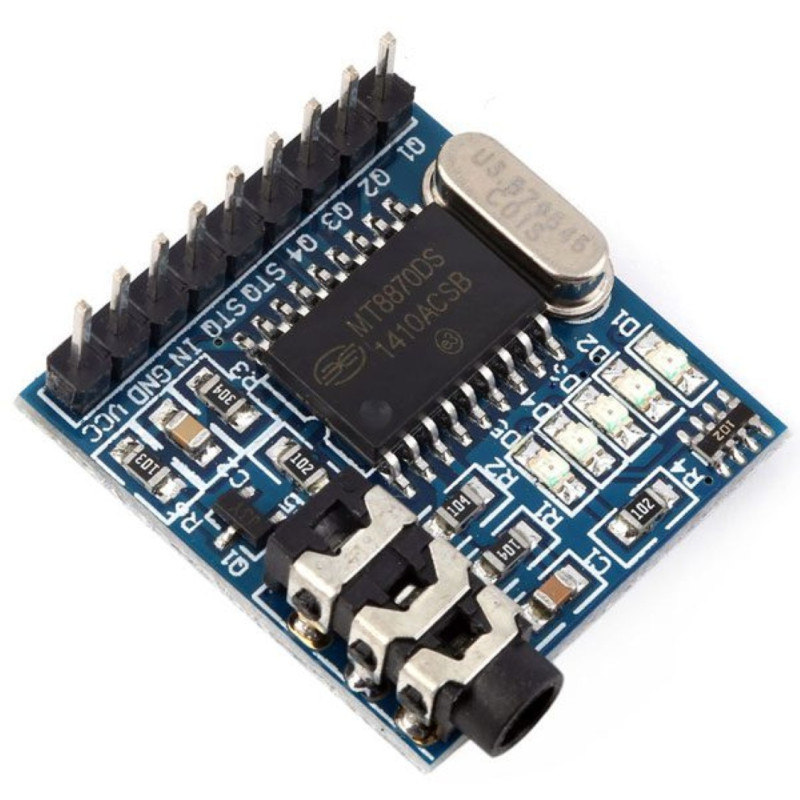

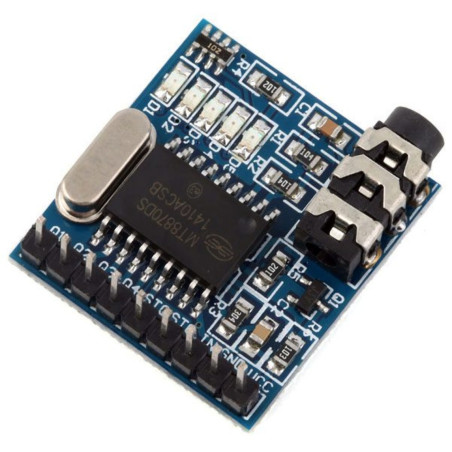

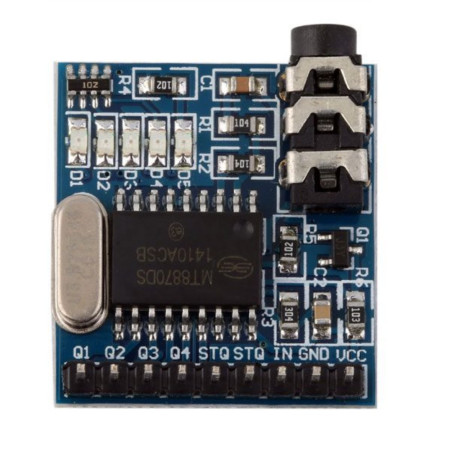

DTMF-Decodermodul basierend auf dem MT8870-Chip zur Erkennung und Dekodierung von Mehrfrequenztönen von Mobiltelefonen, Audiogeräten und anderen kompatiblen Quellen. Es verfügt über vier digitale Ausgänge (Q1–Q4), einen STD-Ausgang, fünf Status-LEDs, einen 3,5-mm-Klinken-Audioeingang und einen 9-poligen Streifenstecker . Stromversorgung: 5 V DC . Ideal für Arduino , Mikrocontroller, Automatisierungssysteme, Aktoren und Fernsteuerungssysteme.

Menge
Nur noch wenige Teile verfügbar

  Sichere Zahlungen

Bezahlen Sie sicher mit Kreditkarte, PayPal, Amazon Pay oder Banküberweisung

  Schneller Versand

Wir liefern in ganz Europa und weltweit mit UPS, DHL und DPD

  Einfache Rückgabe in 30 Tagen

Sie haben 30 Tage ab Lieferung Zeit, das Produkt zurückzugeben, wenn Sie nicht zufrieden sind

Mit dem MT8870 DTMF-Decodermodul können Sie DTMF-Töne (Dual-Tone Multi-Frequency) erkennen und dekodieren, die von einem Festnetztelefon, Mobiltelefon oder einer anderen kompatiblen Audioquelle stammen.

Die Schaltung basiert auf dem bekannten MT8870-Decoder und wandelt den empfangenen Ton in einen digitalen Code um, der an den vier Ausgängen Q1, Q2, Q3 und Q4 verfügbar ist.

Die Ausgänge können problemlos mit Arduino , Computern, Mikrocontrollern und digitalen Schaltungen verbunden werden, sodass DTMF-Befehle in zahlreichen Steuerungs- und Automatisierungsprojekten eingesetzt werden können.

Anwendungen

Das Modul kann beispielsweise verwendet werden, um Folgendes zu erstellen:

  • DTMF-Steuerungssysteme

  • Relaisaktivatoren

  • Automatisierungssysteme

  • Schnittstellen für Arduino und Mikrocontroller

  • RC-Servosteuerung

  • Fernsteuerungssysteme

  • Elektronische Experimentierprojekte

  • Schnittstellen für Alarm- und Signalsysteme

Audioeingang

Die DTMF-Töne werden dem Modul über eine praktische 3,5-mm-Audio-Klinkenbuchse zugeführt.

Der MT8870-Decoder analysiert das empfangene Signal und stellt, wenn er einen gültigen DTMF-Ton erkennt, den entsprechenden Code über die digitalen Ausgänge zur Verfügung.

Digitale Ausgänge

Das Modul verfügt über vier Datenausgänge:

  • Q1

  • Q2

  • Q3

  • 4. Quartal

Das STD- Signal ist ebenfalls verfügbar und zeigt an, dass ein gültiger Ton erkannt wurde.

Es gibt 5 Status-LEDs , die nützlich sind, um den Betrieb und den Status der Ausgänge direkt zu beobachten.

DTMF-Toncodierung

Das Modul erkennt die Standard-Zifferntöne 0-9 , die Symbole * und # sowie die Töne A, B, C und D , die auf herkömmlichen Telefontastaturen normalerweise nicht verfügbar sind.

Ton Geschlechtskrankheit 4. Quartal Q3 Q2 Q1
Kein Ton DER Z Z Z Z
1 H 1 0 0 1
2 H 0 0 1 0
3 H 0 0 1 1
4 H 0 1 0 0
5 H 0 1 0 1
6 H 0 1 1 0
7 H 0 1 1 1
8 H 1 0 0 0
9 H 1 0 0 1
0 H 1 0 1 0
* H 1 0 1 1
# H 1 1 0 0
ZU H 1 1 0 1
B H 1 1 1 0
C H 1 1 1 1
D H 0 0 0 0

H = hoher Logikpegel – L = niedriger Logikpegel – Z = hohe Impedanz.

Technische Merkmale

  • Decoder: MT8870

  • Signalart: DTMF

  • Erkannte Töne: 0-9, *, #, A, B, C, D

  • Datenausgaben: Q1, Q2, Q3, Q4

  • STD-Signal: vorhanden

  • Status-LEDs: 5

  • Audioeingang: 3,5-mm-Klinkenbuchse

  • Anschluss: 9-polige Leiste

  • Stromversorgung: 5 V Gleichstrom

  • Abmessungen: 27 × 25 × 12 mm

  • Artikelnummer: YC047

Dank seiner Abmessungen von nur 27 × 25 × 12 mm lässt sich das Modul problemlos in Geräte und Prototypen integrieren, bei denen DTMF-Befehle in digitale Signale umgewandelt werden müssen, die von einer Steuerschaltung verwendet werden können .
