Moduł dekodera DTMF MT8870 5 V z wyjściami cyfrowymi dla mikrokontrolerów Arduino
search
  • Moduł dekodera DTMF MT8870 5 V z wyjściami cyfrowymi dla mikrokontrolerów Arduino
  • Moduł dekodera DTMF MT8870 5 V z wyjściami cyfrowymi dla mikrokontrolerów Arduino
  • Moduł dekodera DTMF MT8870 5 V z wyjściami cyfrowymi dla mikrokontrolerów Arduino

Moduł dekodera DTMF MT8870 5 V z wyjściami cyfrowymi dla mikrokontrolerów Arduino

4,50 €
Brutto

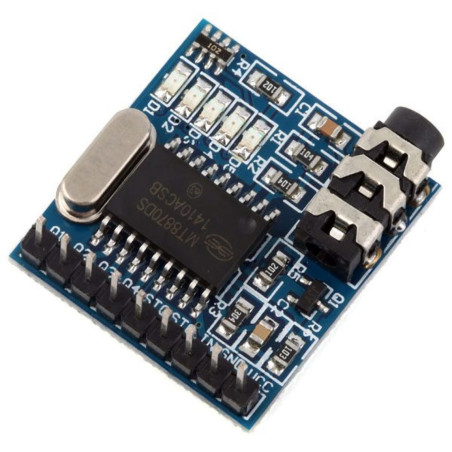

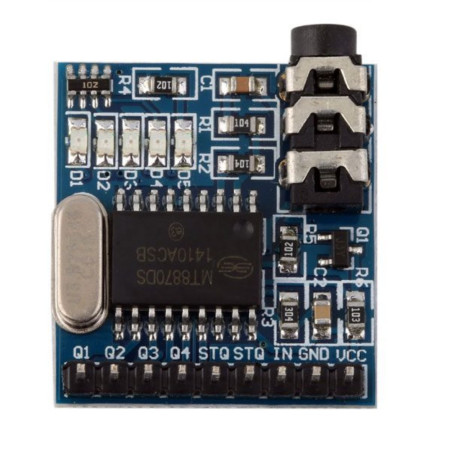

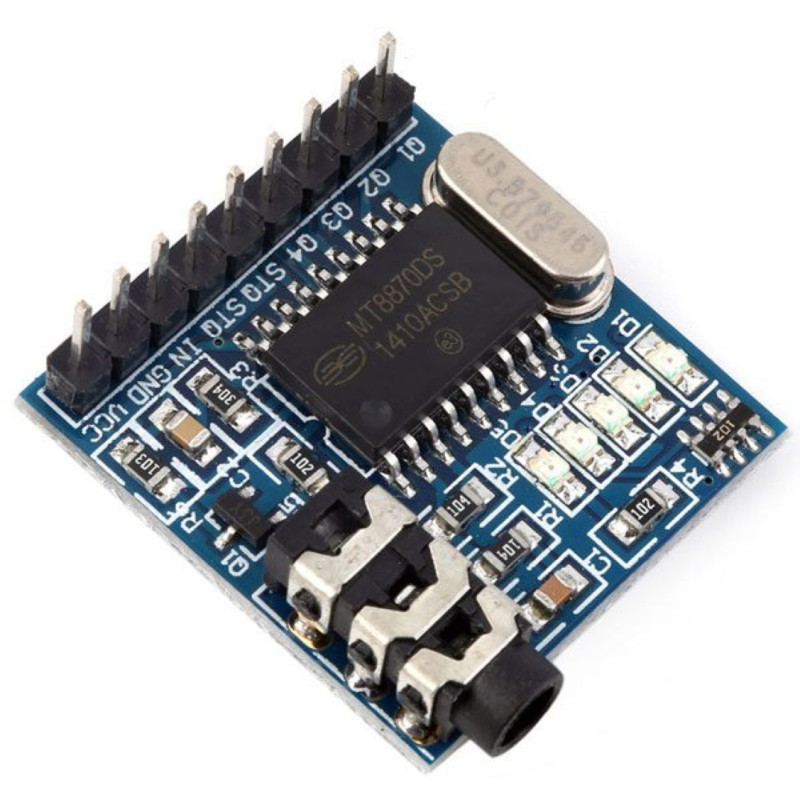

Moduł dekodera DTMF oparty na układzie MT8870 , zaprojektowany do rozpoznawania i dekodowania tonów wieloczęstotliwościowych pochodzących z telefonów, urządzeń audio i innych kompatybilnych źródeł. Posiada 4 wyjścia cyfrowe Q1-Q4, wyjście STD, 5 diod LED stanu, wejście audio jack 3,5 mm oraz 9-pinowe złącze listwowe . Zasilanie 5 V DC . Idealny do Arduino , mikrokontrolerów, automatyki, aktywatorów i systemów zdalnego sterowania.

Ilość
Ostatnie sztuki w magazynie

  Bezpieczne płatności

Płać całkowicie bezpiecznie kartą kredytową, PayPal, Amazon Pay, przelewem bankowym lub PostePay

  Szybka wysyłka

Dostarczamy na terenie całej Europy i na cały świat za pośrednictwem UPS, DHL i DPD

  Łatwy zwrot w ciągu 30 dni

Masz 30 dni od dostawy na zwrot produktu, jeśli nie jesteś zadowolony

Moduł dekodera DTMF MT8870 umożliwia rozpoznawanie i dekodowanie tonów DTMF (Dual-Tone Multi-Frequency) pochodzących z telefonu stacjonarnego, komórkowego lub innego kompatybilnego źródła dźwięku.

Układ zbudowano na bazie znanego dekodera MT8870 , który przetwarza odebrany ton na kod cyfrowy dostępny na czterech wyjściach Q1, Q2, Q3 i Q4 .

Wyjścia można łatwo połączyć z Arduino , komputerami, mikrokontrolerami i układami cyfrowymi , co pozwala na wykorzystanie poleceń DTMF w licznych projektach sterowania i automatyzacji.

Aplikacje

Za pomocą tego modułu można tworzyć na przykład:

  • Systemy sterowania DTMF

  • Aktywatory przekaźników

  • Systemy automatyki

  • Interfejsy dla Arduino i mikrokontrolerów

  • Sterowanie serwomechanizmem RC

  • Systemy zdalnego sterowania

  • Projekty eksperymentów elektronicznych

  • Interfejsy do systemów alarmowych i sygnalizacyjnych

Wejście audio

Sygnały DTMF są przesyłane do modułu poprzez wygodne gniazdo audio typu jack 3,5 mm .

Dekoder MT8870 analizuje odebrany sygnał i po rozpoznaniu prawidłowego tonu DTMF udostępnia odpowiedni kod za pośrednictwem wyjść cyfrowych.

Wyjścia cyfrowe

Moduł posiada cztery wyjścia danych:

  • Pytanie 1

  • II kwartał

  • III kwartał

  • IV kwartał

Dostępny jest również sygnał STD , który oznacza rozpoznanie prawidłowego tonu.

Znajduje się tam 5 diod LED , które umożliwiają bezpośredni podgląd działania i stanu wyjść.

Kodowanie tonów DTMF

Moduł rozpoznaje standardowe tony numeryczne 0-9 , symbole * i # , a także tony A, B, C i D , które nie są zazwyczaj dostępne na standardowych klawiaturach telefonicznych.

Ton Choroby przenoszone drogą płciową IV kwartał III kwartał II kwartał Pytanie 1
Brak tonu THE Z Z Z Z
1 H 1 0 0 1
2 H 0 0 1 0
3 H 0 0 1 1
4 H 0 1 0 0
5 H 0 1 0 1
6 H 0 1 1 0
7 H 0 1 1 1
8 H 1 0 0 0
9 H 1 0 0 1
0 H 1 0 1 0
* H 1 0 1 1
# H 1 1 0 0
DO H 1 1 0 1
B H 1 1 1 0
C H 1 1 1 1
D H 0 0 0 0

H = wysoki poziom logiczny – L = niski poziom logiczny – Z = wysoka impedancja.

Dane techniczne

  • Dekoder: MT8870

  • Typ sygnału: DTMF

  • Rozpoznawane tony: 0-9, *, #, A, B, C, D

  • Dane wyjściowe: Q1, Q2, Q3, Q4

  • Sygnał STD: obecny

  • Diody LED stanu: 5

  • Wejście audio: gniazdo 3,5 mm

  • Złącze: listwa 9-pinowa

  • Zasilanie: 5 V DC

  • Wymiary: 27 × 25 × 12 mm

  • SKU: YC047

Dzięki wymiarom wynoszącym zaledwie 27 × 25 × 12 mm moduł można łatwo zintegrować ze sprzętem i prototypami, gdzie zachodzi potrzeba przekształcania poleceń DTMF na sygnały cyfrowe, możliwe do wykorzystania przez układ sterujący .

YC047
