Módulo decodificador DTMF MT8870 de 5 V con salidas digitales para microcontroladores Arduino

4,50 €
Impuestos incluidos

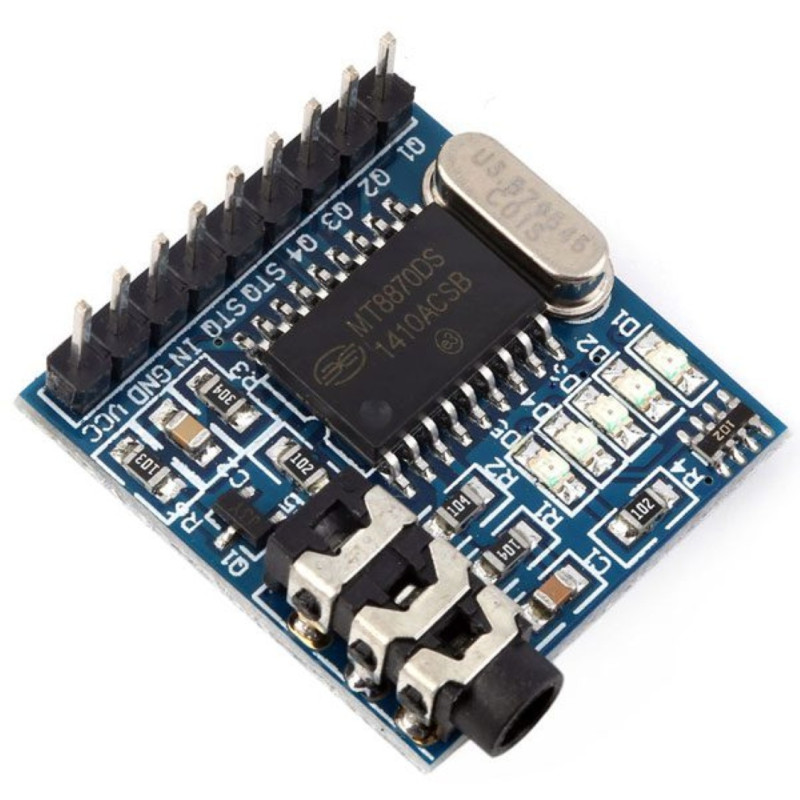

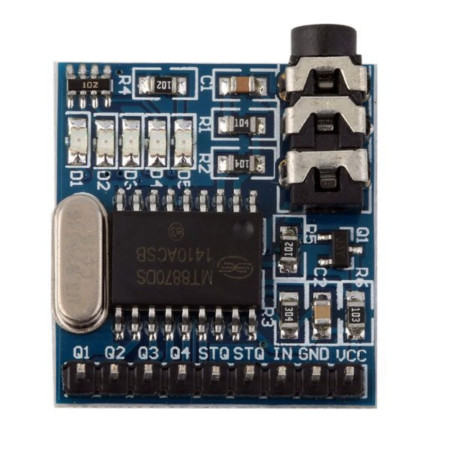

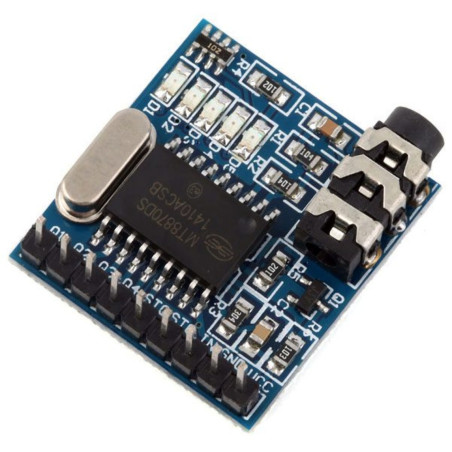

Módulo decodificador DTMF basado en el chip MT8870 , diseñado para reconocer y decodificar tonos multifrecuencia provenientes de teléfonos, dispositivos de audio y otras fuentes compatibles. Cuenta con 4 salidas digitales Q1-Q4, salida STD, 5 LED de estado, entrada de audio jack de 3,5 mm y conector de tira de 9 pines . Alimentación de 5 V CC . Ideal para Arduino , microcontroladores, automatización, activadores y sistemas de control remoto.

Cantidad
Últimas unidades en stock

  Pagos Seguros

Paga con total seguridad mediante Tarjeta, PayPal, Amazon Pay o Transferencia Bancaria

  Envío Rápido

Enviamos a toda Europa y al resto del mundo con UPS, DHL y DPD

  Devolución Fácil en 30 Días

Tienes 30 días desde la entrega para devolver el producto si no estás satisfecho

El módulo decodificador DTMF MT8870 permite reconocer y decodificar tonos DTMF (multifrecuencia de doble tono) procedentes de un teléfono fijo, un teléfono móvil u otra fuente de audio compatible.

El circuito se basa en el conocido decodificador MT8870 y convierte el tono recibido en un código digital disponible en las cuatro salidas Q1, Q2, Q3 y Q4 .

Las salidas se pueden conectar fácilmente a Arduino , ordenadores, microcontroladores y circuitos digitales , lo que permite utilizar comandos DTMF en numerosos proyectos de control y automatización.

Aplicaciones

El módulo se puede utilizar para crear, por ejemplo:

  • Sistemas de control DTMF

  • Activadores de relé

  • Sistemas de automatización

  • Interfaces para Arduino y microcontroladores

  • Control servo RC

  • Sistemas de control remoto

  • Proyectos de experimentación electrónica

  • Interfaces para sistemas de alarma y señalización

Entrada de audio

Los tonos DTMF se suministran al módulo a través de una práctica toma de audio de 3,5 mm .

El decodificador MT8870 analiza la señal recibida y, cuando reconoce un tono DTMF válido, pone a disposición el código correspondiente a través de las salidas digitales.

Salidas digitales

El módulo tiene cuatro salidas de datos:

  • Q1

  • Segundo trimestre

  • Tercer trimestre

  • Cuarto trimestre

La señal STD también está disponible, lo que indica que se ha reconocido un tono válido.

Dispone de 5 LED de estado , útiles para visualizar directamente el funcionamiento y el estado de las salidas.

Codificación de tonos DTMF

El módulo reconoce los tonos numéricos estándar del 0 al 9 , los símbolos * y # , así como los tonos A, B, C y D , que normalmente no están disponibles en los teclados telefónicos estándar.

Tono ETS Cuarto trimestre Tercer trimestre Segundo trimestre Q1
Sin tono EL Z Z Z Z
1 H 1 0 0 1
2 H 0 0 1 0
3 H 0 0 1 1
4 H 0 1 0 0
5 H 0 1 0 1
6 H 0 1 1 0
7 H 0 1 1 1
8 H 1 0 0 0
9 H 1 0 0 1
0 H 1 0 1 0
* H 1 0 1 1
# H 1 1 0 0
A H 1 1 0 1
B H 1 1 1 0
do H 1 1 1 1
D H 0 0 0 0

H = nivel lógico alto – L = nivel lógico bajo – Z = alta impedancia.

Características técnicas

  • Decodificador: MT8870

  • Tipo de señal: DTMF

  • Tonos reconocidos: 0-9, *, #, A, B, C, D

  • Resultados de datos: Q1, Q2, Q3, Q4

  • Señal STD: presente

  • LEDs de estado: 5

  • Entrada de audio: conector de 3,5 mm

  • Conector: tira de 9 pines

  • Alimentación: 5 V CC

  • Dimensiones: 27 × 25 × 12 mm

  • SKU: YC047

Gracias a sus dimensiones de tan solo 27 × 25 × 12 mm , el módulo se puede integrar fácilmente en equipos y prototipos donde sea necesario transformar comandos DTMF en señales digitales que puedan ser utilizadas por un circuito de control .
