MT8870 5V DTMF-decodermodule met digitale uitgangen voor Arduino -microcontrollers
search
  • MT8870 5V DTMF-decodermodule met digitale uitgangen voor Arduino -microcontrollers
  • MT8870 5V DTMF-decodermodule met digitale uitgangen voor Arduino -microcontrollers
  • MT8870 5V DTMF-decodermodule met digitale uitgangen voor Arduino -microcontrollers

MT8870 5V DTMF-decodermodule met digitale uitgangen voor Arduino -microcontrollers

€ 4,50
Inclusief belasting

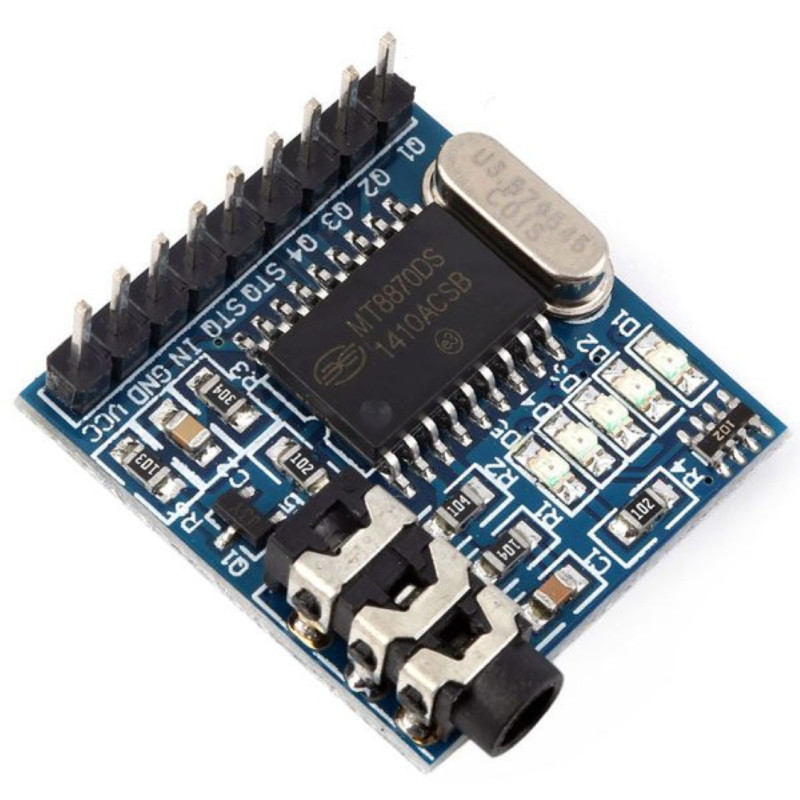

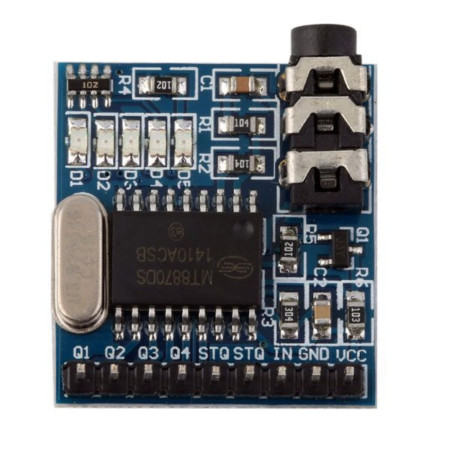

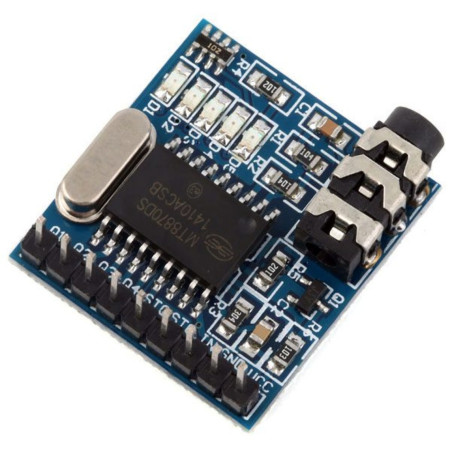

DTMF-decodermodule gebaseerd op de MT8870-chip , ontworpen voor het herkennen en decoderen van meerfrequente tonen afkomstig van telefoons, audioapparaten en andere compatibele bronnen. De module heeft 4 digitale uitgangen (Q1-Q4), een STD-uitgang, 5 status-LED's, een 3,5 mm jack-audio-ingang en een 9-pins stripconnector . Voeding : 5V DC . Ideaal voor Arduino , microcontrollers, automatisering, actuatoren en afstandsbedieningssystemen.

Aantal
Laatste items in voorraad

  Veilige betalingen

Betaal volledig veilig met creditcard, PayPal, Amazon Pay, bankoverschrijving of PostePay

  Snelle verzending

Wij leveren in heel Europa en wereldwijd met UPS, DHL en DPD

  Eenvoudig retourneren binnen 30 dagen

Je hebt 30 dagen vanaf de levering om het product te retourneren als je niet tevreden bent

Met de MT8870 DTMF-decodermodule kunt u DTMF-tonen (Dual-Tone Multi-Frequency) herkennen en decoderen die afkomstig zijn van een vaste lijn, mobiele telefoon of andere compatibele audiobron.

Het circuit is gebaseerd op de bekende MT8870-decoder en zet de ontvangen toon om in een digitale code die beschikbaar is op de vier uitgangen Q1, Q2, Q3 en Q4 .

De uitgangen kunnen eenvoudig worden gekoppeld aan Arduino , computers, microcontrollers en digitale circuits , waardoor DTMF-commando's kunnen worden gebruikt in tal van besturings- en automatiseringsprojecten.

Toepassingen

De module kan bijvoorbeeld worden gebruikt om het volgende te creëren:

  • DTMF-besturingssystemen

  • Relaisactivatoren

  • Automatiseringssystemen

  • Interfaces voor Arduino en microcontrollers

  • RC Servobesturing

  • Afstandsbedieningssystemen

  • Elektronische experimenteerprojecten

  • Interfaces voor alarm- en signaleringssystemen

Audio-ingang

DTMF-tonen worden aan de module geleverd via een handige 3,5 mm audio-aansluiting .

De MT8870-decoder analyseert het ontvangen signaal en, wanneer deze een geldige DTMF-toon herkent, stelt de bijbehorende code beschikbaar via de digitale uitgangen.

Digitale uitgangen

De module heeft vier data-uitgangen:

  • Vraag 1

  • Vraag 2

  • Vraag 3

  • Q4

Het STD- signaal is ook beschikbaar, wat aangeeft dat een geldige toon is herkend.

Er zijn 5 status-LED's , handig om direct de werking en status van de uitgangen te bekijken.

DTMF-tooncodering

De module herkent de standaard numerieke tonen 0-9 , de symbolen * en # , evenals de tonen A, B, C en D , die normaal gesproken niet beschikbaar zijn op standaard telefoontoetsenborden.

Toon SOA Q4 Vraag 3 Vraag 2 Vraag 1
Geen toon DE Z Z Z Z
1 H 1 0 0 1
2 H 0 0 1 0
3 H 0 0 1 1
4 H 0 1 0 0
5 H 0 1 0 1
6 H 0 1 1 0
7 H 0 1 1 1
8 H 1 0 0 0
9 H 1 0 0 1
0 H 1 0 1 0
* H 1 0 1 1
# H 1 1 0 0
NAAR H 1 1 0 1
B H 1 1 1 0
C H 1 1 1 1
D H 0 0 0 0

H = hoog logisch niveau – L = laag logisch niveau – Z = hoge impedantie.

Technische kenmerken

  • Decoder: MT8870

  • Signaaltype: DTMF

  • Herkende tonen: 0-9, *, #, A, B, C, D

  • Gegevensuitvoer: Q1, Q2, Q3, Q4

  • STD-signaal: aanwezig

  • Status-LED's: 5

  • Audio-ingang: 3,5 mm jack

  • Aansluiting: 9-pins strip

  • Voeding: 5V DC

  • Afmetingen: 27 × 25 × 12 mm

  • SKU: YC047

Dankzij de afmetingen van slechts 27 × 25 × 12 mm kan de module eenvoudig worden geïntegreerd in apparatuur en prototypes waar het nodig is om DTMF-commando's om te zetten in digitale signalen die door een besturingscircuit kunnen worden gebruikt .
