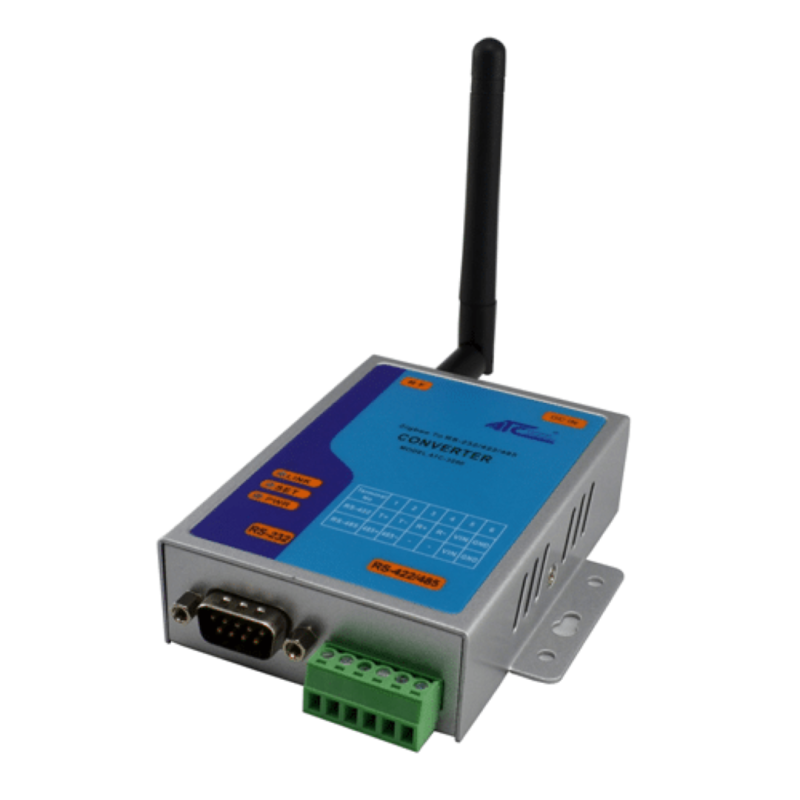

ATC-3200 ZigBee RS232/RS485/RS422 radiomodem – enkel exemplaar

ATC-3200 ZigBee seriële radiomodem – enkel exemplaar

Dit artikel bevat een ATC-3200 radiomodem en bijbehorende accessoires. Het is bedoeld voor het uitbreiden van bestaande draadloze seriële netwerken of het creëren van nieuwe verbindingen in combinatie met andere compatibele modules. Er zijn minimaal twee ATC-3200 modules nodig om een point-to-point verbinding tot stand te brengen ; de tweede module is niet inbegrepen. De enkele module vereist ten minste één andere ATC-3200 module in het netwerk en kan worden gebruikt als extra knooppunt om een bestaand netwerk uit te breiden en point-to-multipoint verbindingen te creëren.

ZigBee draadloze seriële communicatie

De ATC-3200 verbindt RS232-, RS422- en RS485-apparaten via een 2,4 GHz ZigBee-radionetwerk. Het is geschikt ter vervanging van een bekabelde seriële verbinding en voor het creëren van point-to-multipoint-netwerken met extra modules. De apparaten werken in een master/slave-configuratie en verzenden seriële data transparant na configuratie.

Met de meegeleverde Windows-software kunt u de PAN-ID, het radiokanaal en de seriële parameters instellen. De configureerbare encryptiesleutel beschermt de radiocommunicatie; modules op hetzelfde netwerk moeten dezelfde parameters gebruiken voor de verbinding.

Technische kenmerken

• Interfaces: RS232 op DB9-stekker; RS422/RS485 op verwijderbare aansluitingen.
• Radio: 2,4 GHz ISM-band, IEEE 802.15.4-standaard.
• RF-vermogen: programmeerbaar tot 12 dBm (16 mW).
• Ontvangergevoeligheid: typisch −102 dBm.
• Radiosnelheid: gemiddeld 250 kbit/s.
• Seriële snelheid: tot 115,2 kbit/s.
• Gegevensbuffer: 60 bytes.
• Adressering: 65.535 unieke knooppuntadressen; PAN-ID om netwerken te onderscheiden.
• RS485: Ondersteunt 2-draads en 4-draads, AUTO-SEND-functie en interne terminatie.
• Configuratie: specifieke software en UART-commando's.
• Energiebesparing: energiebesparende modus.
• Voeding: 9–24 V DC; seriële voeding optioneel.
• Gecertificeerde conformiteit: CE en RoHS.

Volgens het specificatieblad bedraagt het radiobereik tot 500 meter onder specifieke RF-omstandigheden (12 dBm en gevoeligheid -102 dBm). Het werkelijke bereik is afhankelijk van obstakels, interferentie, antenneplaatsing en de installatieomgeving.

Initiële configuratie

1. Sluit de eerste module via de RS232-kabel aan op de pc en schakel hem in. Activeer de configuratiemodus met de daarvoor bestemde knop totdat de LED's knipperen.
2. Open het programma, selecteer de COM-poort en stel de PAN-ID, het kanaal, de snelheid, de seriële parameters en de encryptiesleutel in op de master. Schrijf de parameters weg met de opdracht "Write To Master".
3. Sluit de slave-module aan, activeer de configuratiemodus en verzend dezelfde netwerkparameters met "Write To Slave". Herhaal dit voor alle extra nodes.
4. Sluit de modules aan op seriële apparaten en controleer de gegevensuitwisseling. Terminalsoftware voor testdoeleinden wordt ook meegeleverd.

Inhoud van de verpakking

• 1 ATC-3200 radiomodem.
• 1 x AC/DC-voedingsadapter.
• 1 x 1/4 lambda dipoolantenne, 2,5 dBi versterking, SMA-male connector.
• 1 x RS232 kruiskabel.
• 1 cd-rom met documentatie en stuurprogramma's.

Extra modules voor draadloze verbinding en eventuele USB/serieel-converters voor de pc zijn niet inbegrepen.
